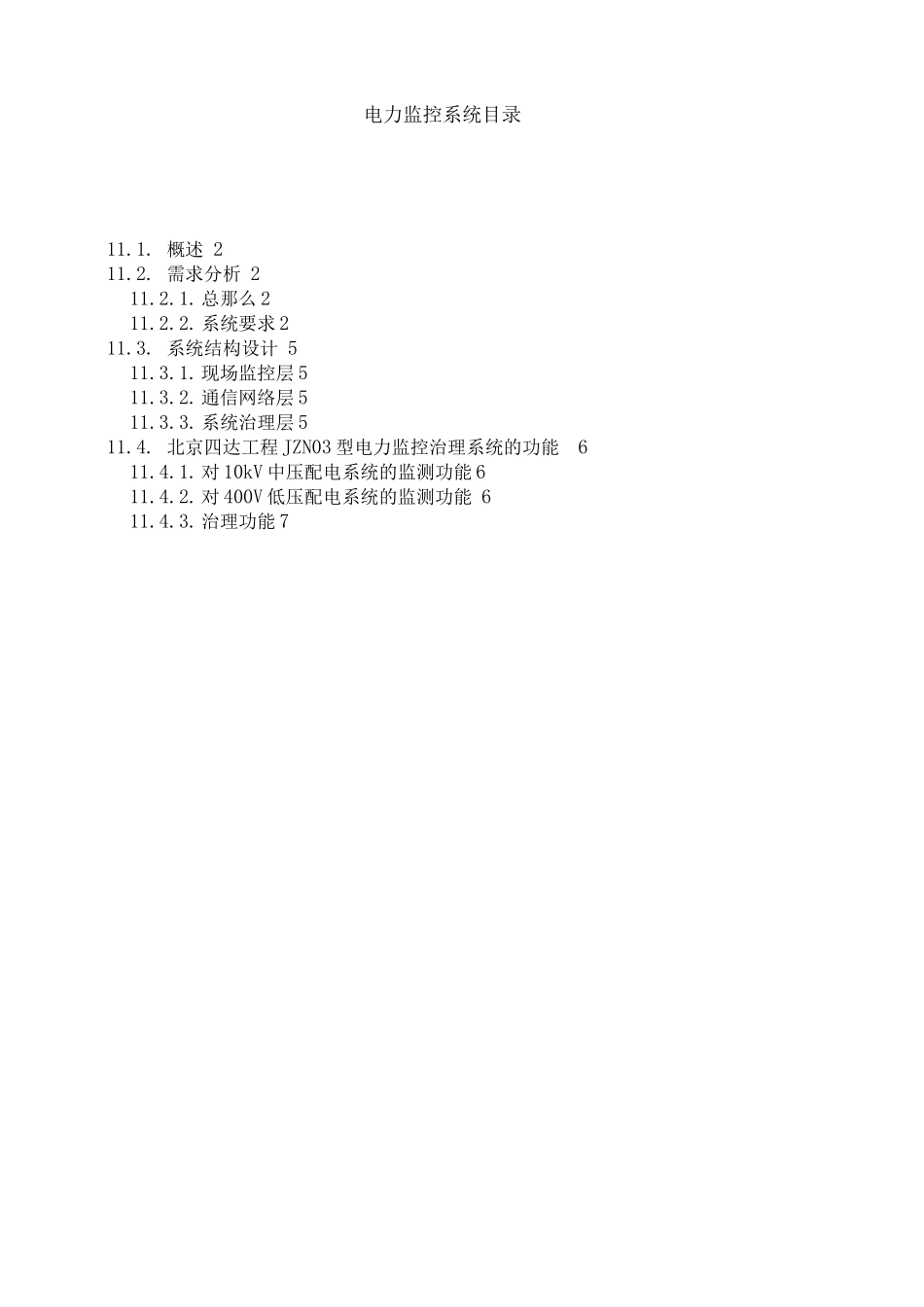

电力监控系统目录11.1. 概述 211.2. 需求分析 211.2.1.总那么 211.2.2.系统要求 211.3. 系统结构设计 511.3.1.现场监控层 511.3.2.通信网络层 511.3.3.系统治理层 511.4. 北京四达工程 JZN03 型电力监控治理系统的功能 611.4.1.对 10kV 中压配电系统的监测功能 611.4.2.对 400V 低压配电系统的监测功能 611.4.3.治理功能 711.电力监控系统11.1.概述由北京机械工业自动化研究所开发的 JZN03 型电力监控治理系统是软、硬件都已 实现标准化、模块化的集成式定制产品,可以集中或分布配置.它是电力系统终端 用户从10kV 开闭站到 400V 低压配电室进行“遥信、遥测、遥控、遥调〞以及故障就 地自动应急处理的最正确解决方案.采用该系统后可以真正做到变电站的无人或少人 值守及与用户的实时互动.因此,它也是智能电网和配网自动化的重要组成局部.JZN03 型电力监控治理系统可对中、低压配电柜、直流屏、变压器、UPS 电源、 柴油发电机组等多种变电、配电设备进行全方位的监测和限制；可对配电系统的供 电质量进行连续不断的实时监测,为谐波污染的治理并降低供配电系统的能耗和进 行故障及事故原因的分析提供可靠的数据和信息；可在各种情况下保证系统的可操 作性,具有多重软件联锁能完全预防误操作；除可进行遥控外,系统还具有自动进 行故障的应急处理和负荷管制等强大功能；它具有可视化的人机界面,能实时监控 供电系统的运行状况,自动记录进行参数、故障报警和操作内容等各种事件,治理 完全实现自动化；它具有开放的通信接口,可以用 OPC 等多种方式与 IBMS 及其它计 算机系统进行通信上传数据,从而成为配网自动化系统或建筑设备自动化监控治理 系统、能源治理系统的一个组成局部；它的智能化程度高,变电站可实现无人或少 人值守,大大减少人工费用；同时其故障自动应急处理和负荷管制功能,保证供电 的连续性,缩短停电时间,降低因停电所造成的经济损失.JZN03 型电力监控治理系统具有既先进又实用的强大功能和长时间稳定运行的良 好性能,因此它不仅被应用在诸如北京首都国际机场 3 号航站楼等许多重要的大型 公共建筑中,也用于像北京亦庄定海园小区等众多的民用工程中,并且都获得了用 户的好评,取得了良好的经济和社会效益.11.2.需求分析11.2.1.总那么整套电力监控系统包括系统监视主机,打印机,通信治理机,综合保护测控装 置,智能配电仪表装置.整套通信系统包括通信总线等.整套系统供给电源包括监视...
