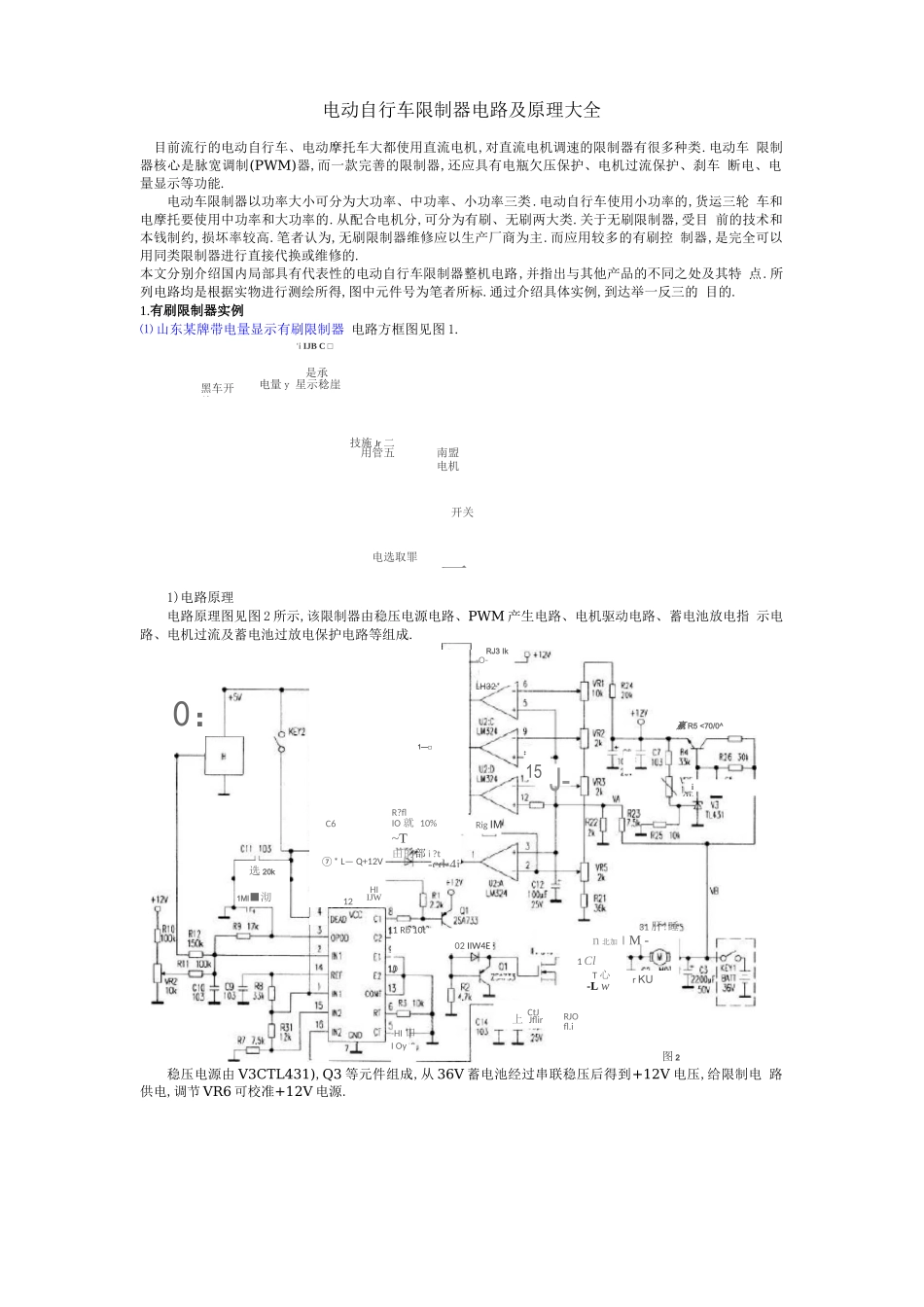

电动自行车限制器电路及原理大全目前流行的电动自行车、电动摩托车大都使用直流电机,对直流电机调速的限制器有很多种类.电动车 限制器核心是脉宽调制(PWM)器,而一款完善的限制器,还应具有电瓶欠压保护、电机过流保护、刹车 断电、电量显示等功能.电动车限制器以功率大小可分为大功率、中功率、小功率三类.电动自行车使用小功率的,货运三轮 车和电摩托要使用中功率和大功率的.从配合电机分,可分为有刷、无刷两大类.关于无刷限制器,受目 前的技术和本钱制约,损坏率较高.笔者认为,无刷限制器维修应以生产厂商为主.而应用较多的有刷控 制器,是完全可以用同类限制器进行直接代换或维修的.本文分别介绍国内局部具有代表性的电动自行车限制器整机电路,并指出与其他产品的不同之处及其特 点.所列电路均是根据实物进行测绘所得,图中元件号为笔者所标.通过介绍具体实例,到达举一反三的 目的.1.有刷限制器实例⑴ 山东某牌带电量显示有刷限制器 电路方框图见图 1.'i IJB C □是承电量 y 星示稔崖1)电路原理电路原理图见图 2 所示,该限制器由稳压电源电路、PWM 产生电路、电机驱动电路、蓄电池放电指 示电路、电机过流及蓄电池过放电保护电路等组成.稳压电源由 V3CTL431),Q3 等元件组成,从 36V 蓄电池经过串联稳压后得到+12V 电压,给限制电 路供电,调节 VR6 可校准+12V 电源.黑车开关技施 Jr 二用管五南盟电机开关电选取罪一亍~T由的部 i ?t-cd-4i02 IIW4E：0-HI 口 I OyCtJ 上 Jflir0：选 20k1Ml■沏R?flIO 就 10%1—□1231 肝!睡n 北加 । M -10图 2Rig IMHI IJWRJO fl.iRJ3 Ik-O-LH32*r KUC61 ClT 心-L w15 J-⑦* L— Q+12V嬴 R5 <70/0^11 Rb 10ti (IkPWM 电路以脉宽调制器 TL494 为核心组成.R3、C4 与内部电路产生振荡,频率大约为 12kHz.H 是高变低型霍尔速度限制转把,由松开到旋紧时,其输出端可得到 4V—1V 的电压.该电压加到 TL494的②脚,与①脚电压进行比拟,在⑧脚得到调宽脉冲.② 脚电压越低,⑧ 脚输出的调宽脉冲的低电 平局部越宽,电机转速越高,电位器 VR2 用于零速调节,调节 VR2 使转把松开时电机停转再过一点.电机驱动电路由 Q1、Q2、Q4 等元件组成.电机 MOTOR 为永磁直流有刷电机.TL494 的⑧脚输出 的调宽脉冲,经 Q1 反相放大驱动 VDMOS 管 Q2.TL494 的⑧脚输出的调宽脉冲低电平局部越宽,那么 Q2 导通时间越长,电机转速越高.D1 是电机续流二极管,预...
