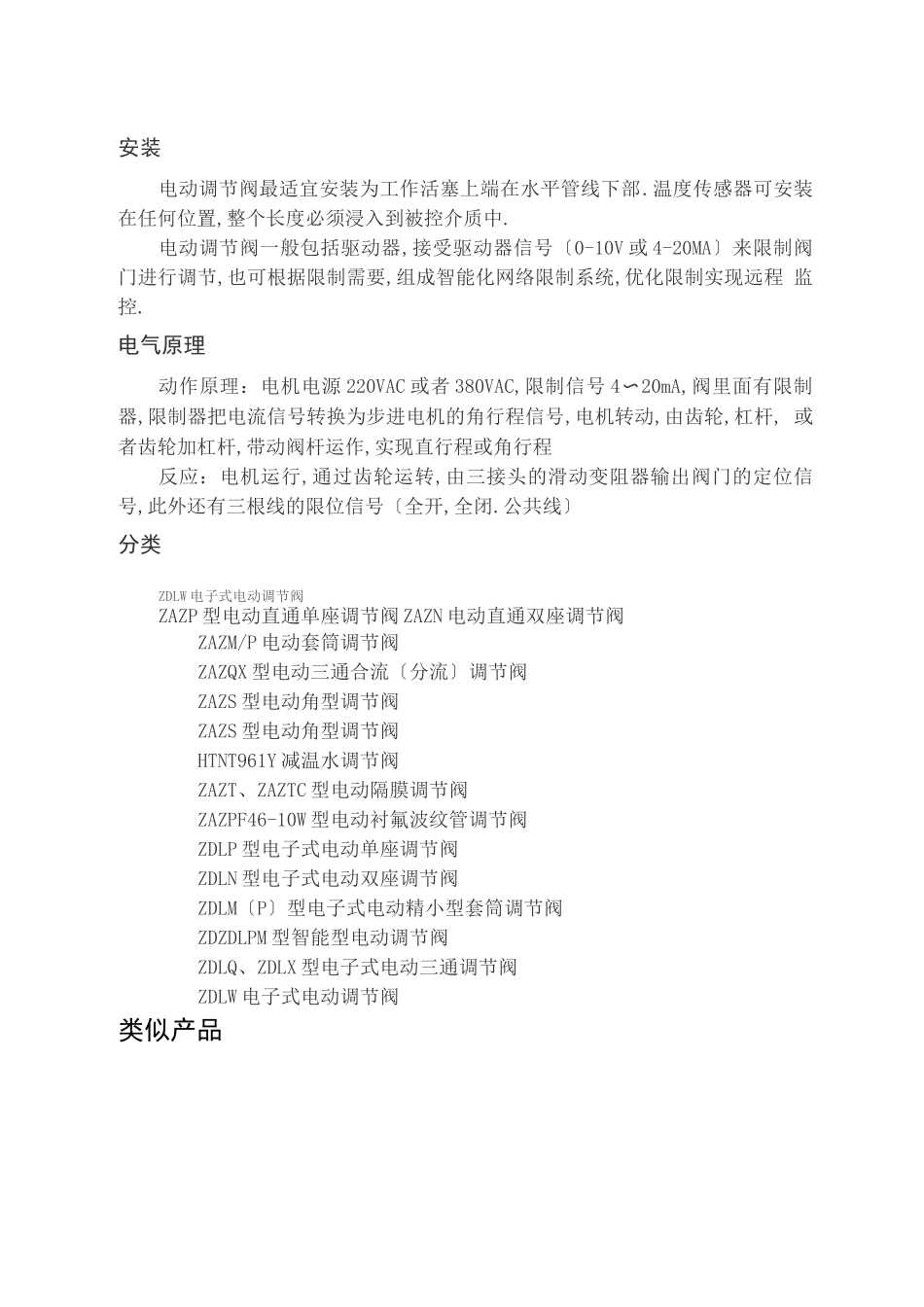

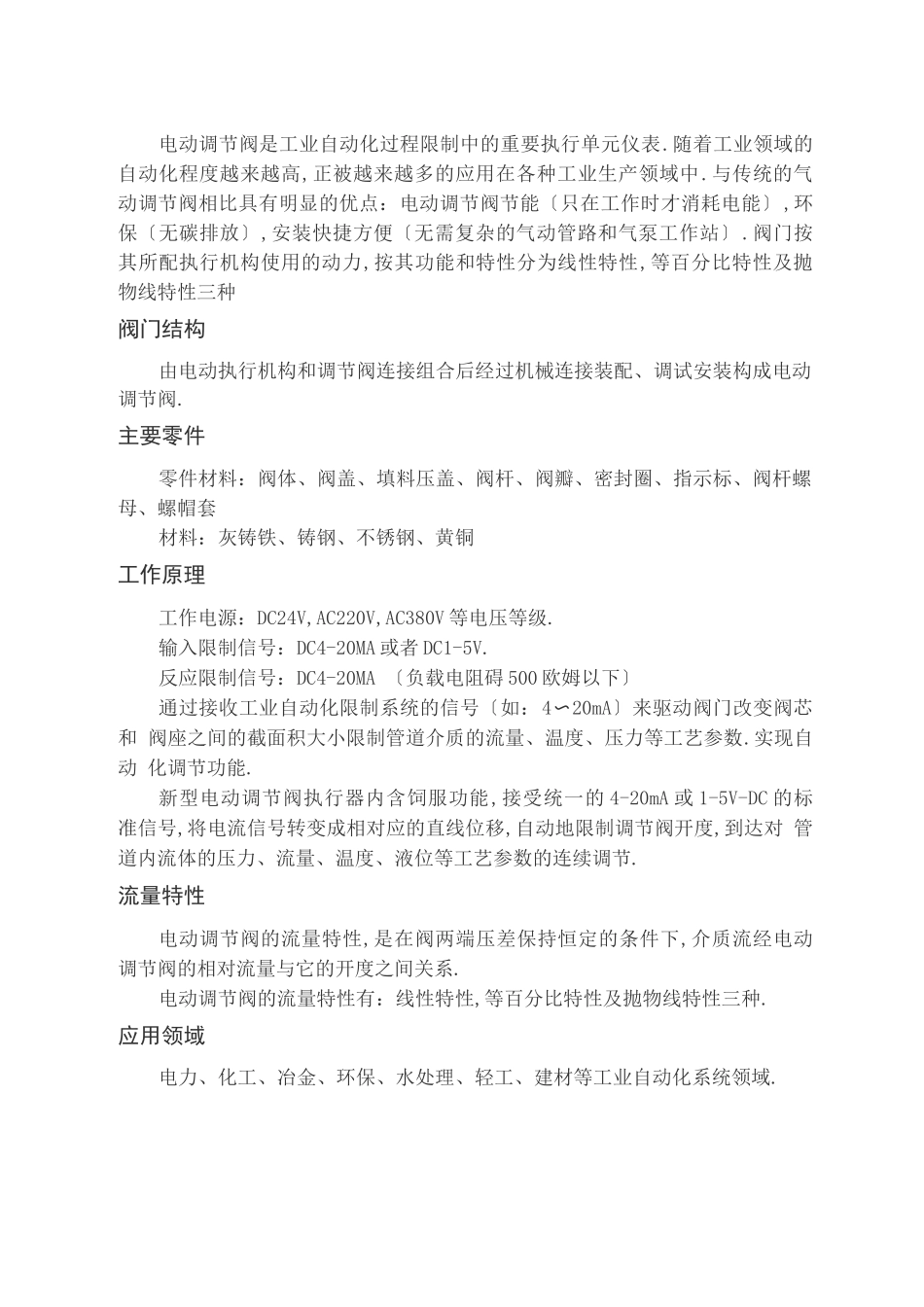

电动调节阀是工业自动化过程限制中的重要执行单元仪表.随着工业领域的 自动化程度越来越高,正被越来越多的应用在各种工业生产领域中.与传统的气 动调节阀相比具有明显的优点：电动调节阀节能〔只在工作时才消耗电能〕,环 保〔无碳排放〕,安装快捷方便〔无需复杂的气动管路和气泵工作站〕.阀门按 其所配执行机构使用的动力,按其功能和特性分为线性特性,等百分比特性及抛 物线特性三种阀门结构由电动执行机构和调节阀连接组合后经过机械连接装配、调试安装构成电动 调节阀.主要零件零件材料：阀体、阀盖、填料压盖、阀杆、阀瓣、密封圈、指示标、阀杆螺 母、螺帽套材料：灰铸铁、铸钢、不锈钢、黄铜工作原理工作电源：DC24V,AC220V,AC380V 等电压等级.输入限制信号：DC4-20MA 或者 DC1-5V.反应限制信号：DC4-20MA 〔负载电阻碍 500 欧姆以下〕通过接收工业自动化限制系统的信号〔如：4〜20mA〕来驱动阀门改变阀芯和 阀座之间的截面积大小限制管道介质的流量、温度、压力等工艺参数.实现自动 化调节功能.新型电动调节阀执行器内含饲服功能,接受统一的 4-20mA 或 1-5V-DC 的标 准信号,将电流信号转变成相对应的直线位移,自动地限制调节阀开度,到达对 管道内流体的压力、流量、温度、液位等工艺参数的连续调节.流量特性电动调节阀的流量特性,是在阀两端压差保持恒定的条件下,介质流经电动 调节阀的相对流量与它的开度之间关系.电动调节阀的流量特性有：线性特性,等百分比特性及抛物线特性三种.应用领域电力、化工、冶金、环保、水处理、轻工、建材等工业自动化系统领域.安装电动调节阀最适宜安装为工作活塞上端在水平管线下部.温度传感器可安装 在任何位置,整个长度必须浸入到被控介质中.电动调节阀一般包括驱动器,接受驱动器信号〔0-10V 或 4-20MA〕来限制阀 门进行调节,也可根据限制需要,组成智能化网络限制系统,优化限制实现远程 监控.电气原理动作原理：电机电源 220VAC 或者 380VAC,限制信号 4〜20mA,阀里面有限制 器,限制器把电流信号转换为步进电机的角行程信号,电机转动,由齿轮,杠杆, 或者齿轮加杠杆,带动阀杆运作,实现直行程或角行程反应：电机运行,通过齿轮运转,由三接头的滑动变阻器输出阀门的定位信 号,此外还有三根线的限位信号〔全开,全闭.公共线〕分类ZDLW 电子式电动调节阀ZAZP 型电动直通单座调节阀 ZAZN 电动直通双座调节阀ZAZM/P 电动套筒调节阀ZAZQX 型电动三通合流〔分流〕调节阀ZAZS 型...
