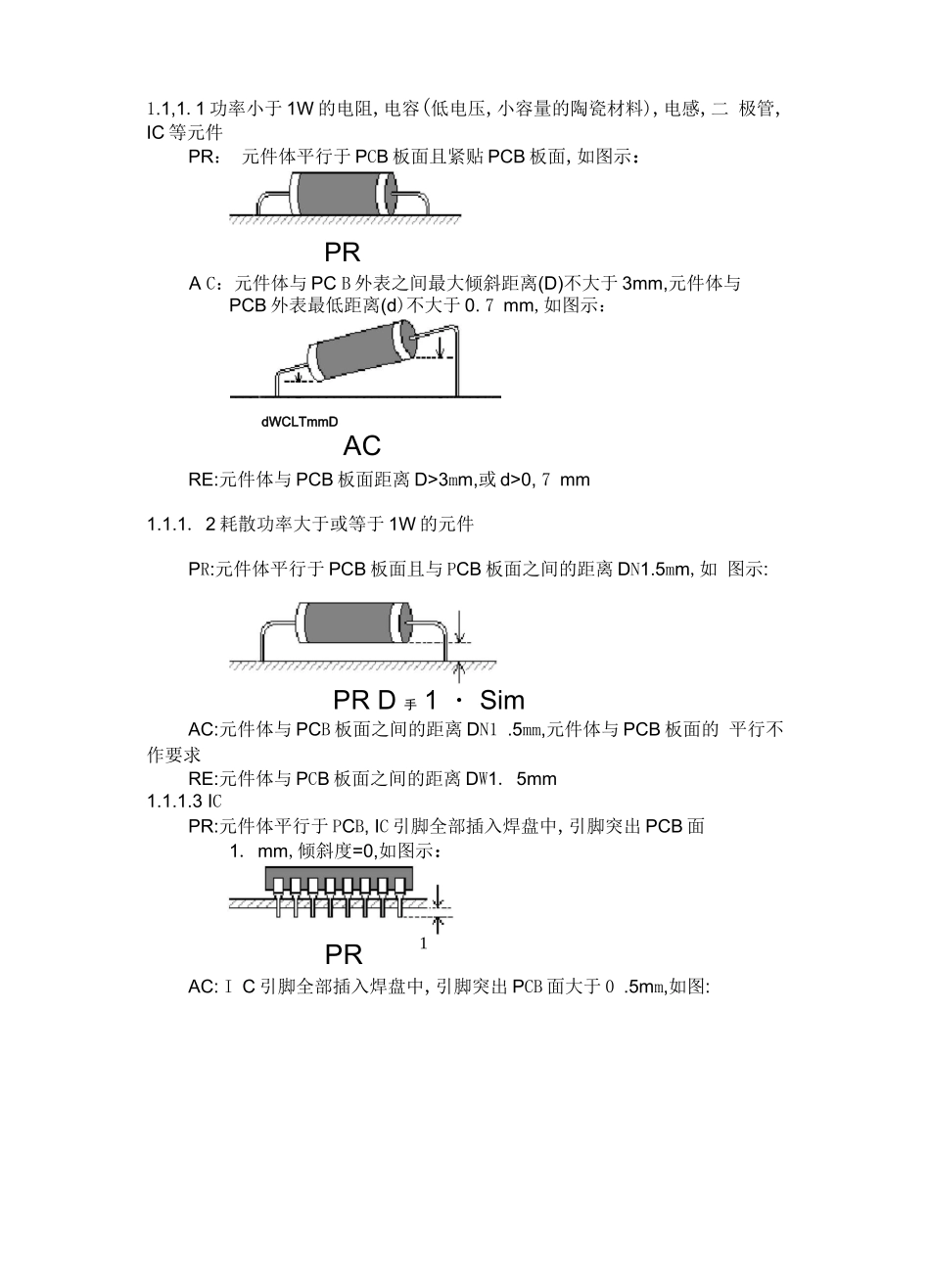

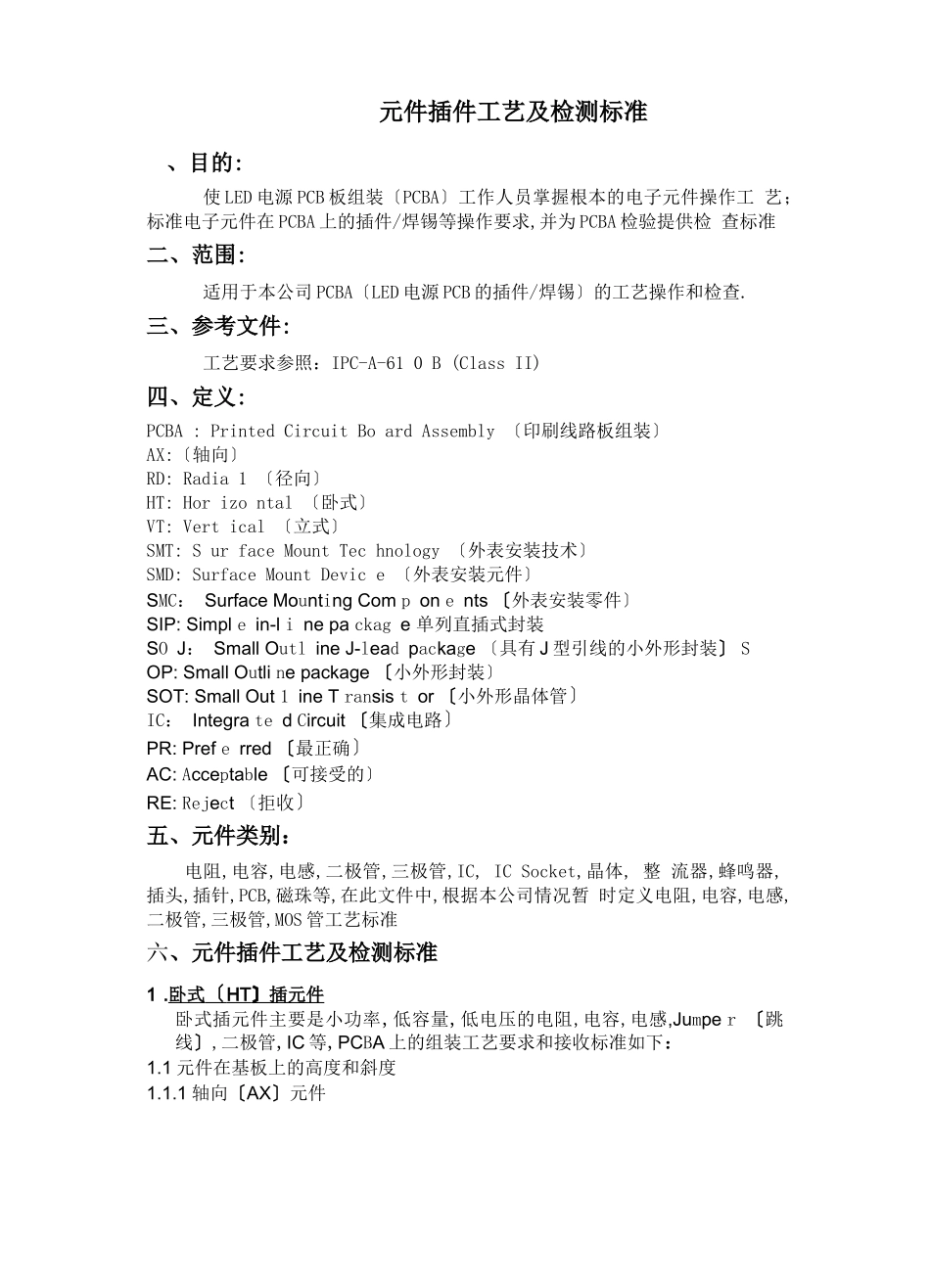

元件插件工艺及检测标准、目的:使 LED 电源 PCB 板组装〔PCBA〕工作人员掌握根本的电子元件操作工 艺；标准电子元件在 PCBA 上的插件/焊锡等操作要求,并为 PCBA 检验提供检 查标准二、范围:适用于本公司 PCBA〔LED 电源 PCB 的插件/焊锡〕的工艺操作和检查.三、参考文件:工艺要求参照：IPC-A-61 0 B (Class II)四、定义:PCBA : Printed Circuit Bo ard Assembly 〔印刷线路板组装〕AX:〔轴向〕RD: Radia 1 〔径向〕HT: Hor izo ntal 〔卧式〕VT: Vert ical 〔立式〕SMT: S ur face Mount Tec hnology 〔外表安装技术〕SMD: Surface Mount Devic e 〔外表安装元件〕SMC： Surface Mounting Com p on e nts 〔外表安装零件〕SIP: Simpl e in-l i ne pa ckag e 单列直插式封装SO J： Small Outl ine J-lead package 〔具有 J 型引线的小外形封装 〕 S OP: Small Outli ne package 〔小外形封装〕SOT: Small Out 1 ine T ransis t or 〔小外形晶体管〕IC： Integra te d Circuit 〔集成电路〕PR: Pref e rred 〔最正确〕AC: Acceptable 〔可接受的〕RE: Reject 〔拒收〕五、元件类别：电阻,电容,电感,二极管,三极管,IC, IC Socket,晶体, 整 流器,蜂鸣器,插头,插针,PCB,磁珠等,在此文件中,根据本公司情况暂 时定义电阻,电容,电感,二极管,三极管,MOS 管工艺标准六、元件插件工艺及检测标准1 .卧式 〔 HT 〕 插元件 卧式插元件主要是小功率,低容量,低电压的电阻,电容,电感,Jumpe r 〔跳线〕,二极管,IC 等,PCBA 上的组装工艺要求和接收标准如下：1.1 元件在基板上的高度和斜度1.1.1 轴向〔AX〕元件1.1,1.1 功率小于 1W 的电阻,电容(低电压,小容量的陶瓷材料),电感,二 极管,IC 等元件PR： 元件体平行于 PCB 板面且紧贴 PCB 板面,如图示：PRA C：元件体与 PC B 外表之间最大倾斜距离(D)不大于 3mm,元件体与PCB 外表最低距离(d)不大于 0. 7 mm,如图示：dWCLTmmDACRE:元件体与 PCB 板面距离 D>3mm,或 d>0, 7 mm1.1.1. 2 耗散功率大于或等于 1W 的元件PR:元件体平行于 PCB 板面且与 PCB 板面之间的距离 DN1.5mm,如 图示:PR D 手 1 ・ SimAC:元件体与 PCB 板面之间的距离 DN1 .5mm,元件体与 PCB 板面的 平行不作要求RE:元件体与 PCB 板面之间的距离 DW1. 5mm1.1.1.3 ICPR:元件...
