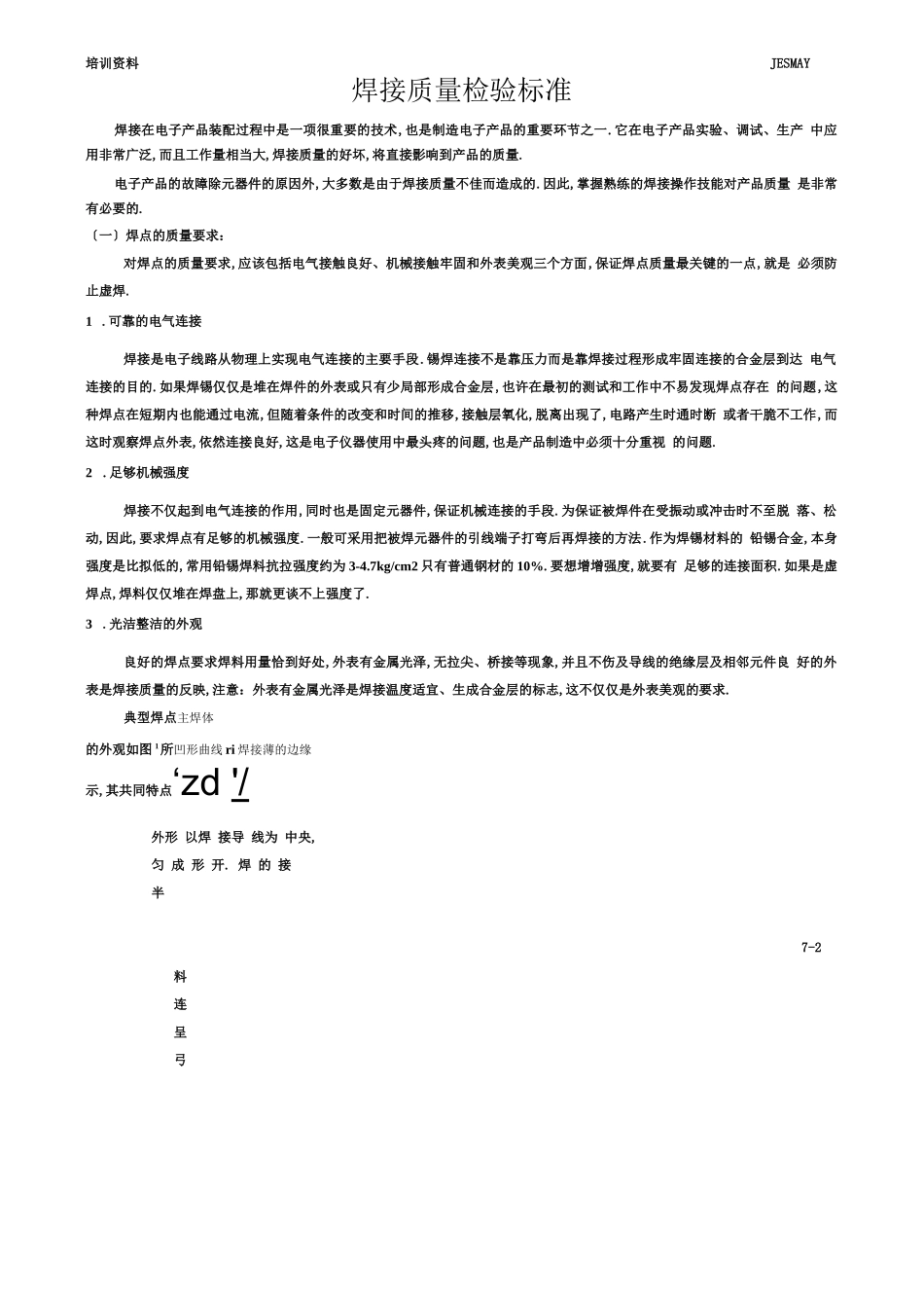

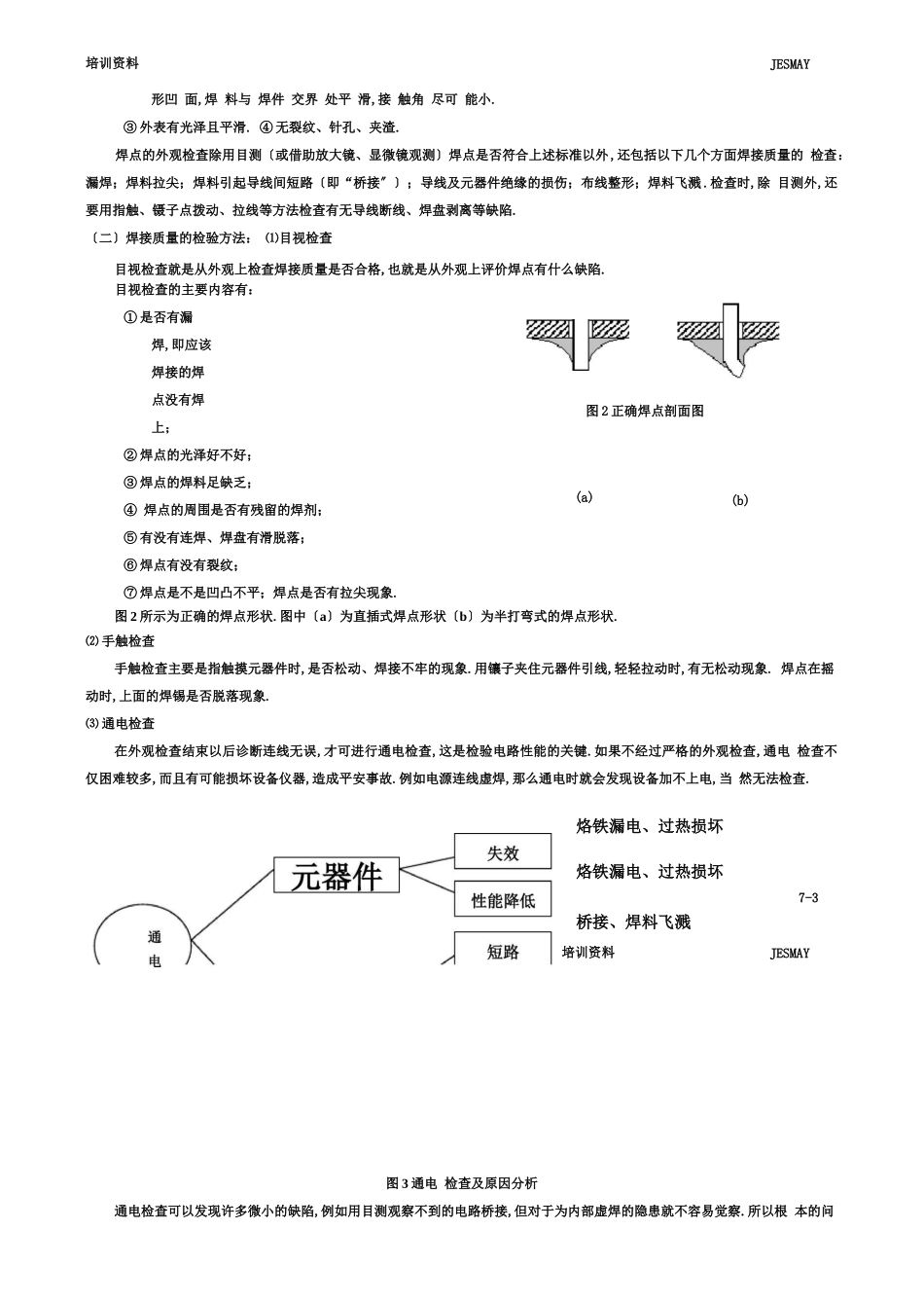

电子元器件焊接质量检验标准焊接质量检验标准焊接在电子产品装配过程中是一项很重要的技术,也是制造电子产品的重要环节之一.它在电子产品实验、调试、生产 中应用非常广泛,而且工作量相当大,焊接质量的好坏,将直接影响到产品的质量.电子产品的故障除元器件的原因外,大多数是由于焊接质量不佳而造成的.因此,掌握熟练的焊接操作技能对产品质量 是非常有必要的.〔一〕焊点的质量要求：对焊点的质量要求,应该包括电气接触良好、机械接触牢固和外表美观三个方面,保证焊点质量最关键的一点,就是 必须防止虚焊.1 .可靠的电气连接焊接是电子线路从物理上实现电气连接的主要手段.锡焊连接不是靠压力而是靠焊接过程形成牢固连接的合金层到达 电气连接的目的.如果焊锡仅仅是堆在焊件的外表或只有少局部形成合金层,也许在最初的测试和工作中不易发现焊点存在 的问题,这种焊点在短期内也能通过电流,但随着条件的改变和时间的推移,接触层氧化,脱离出现了,电路产生时通时断 或者干脆不工作,而这时观察焊点外表,依然连接良好,这是电子仪器使用中最头疼的问题,也是产品制造中必须十分重视 的问题.2 .足够机械强度焊接不仅起到电气连接的作用,同时也是固定元器件,保证机械连接的手段.为保证被焊件在受振动或冲击时不至脱 落、松动,因此,要求焊点有足够的机械强度.一般可采用把被焊元器件的引线端子打弯后再焊接的方法.作为焊锡材料的 铅锡合金,本身强度是比拟低的,常用铅锡焊料抗拉强度约为 3-4.7kg/cm2 只有普通钢材的 10%.要想增增强度,就要有 足够的连接面积.如果是虚焊点,焊料仅仅堆在焊盘上,那就更谈不上强度了.3 .光洁整洁的外观良好的焊点要求焊料用量恰到好处,外表有金属光泽,无拉尖、桥接等现象,并且不伤及导线的绝缘层及相邻元件良 好的外表是焊接质量的反映,注意：外表有金属光泽是焊接温度适宜、生成合金层的标志,这不仅仅是外表美观的要求.典型焊点主焊体的外观如图 1所凹形曲线 ri 焊接薄的边缘示,其共同特点‘zd '/外形 以焊 接导 线为 中央,匀 成 形 开. 焊 的 接半7-2料 连 呈 弓培训资料JESMAY培训资料形凹 面,焊 料与 焊件 交界 处平 滑,接 触角 尽可 能小.③ 外表有光泽且平滑. ④ 无裂纹、针孔、夹渣.焊点的外观检查除用目测〔或借助放大镜、显微镜观测〕焊点是否符合上述标准以外,还包括以下几个方面焊接质量的 检查：漏焊；焊料拉尖；焊料引起导线间短路〔即“桥接〞〕；导线及元器件绝缘的损...
