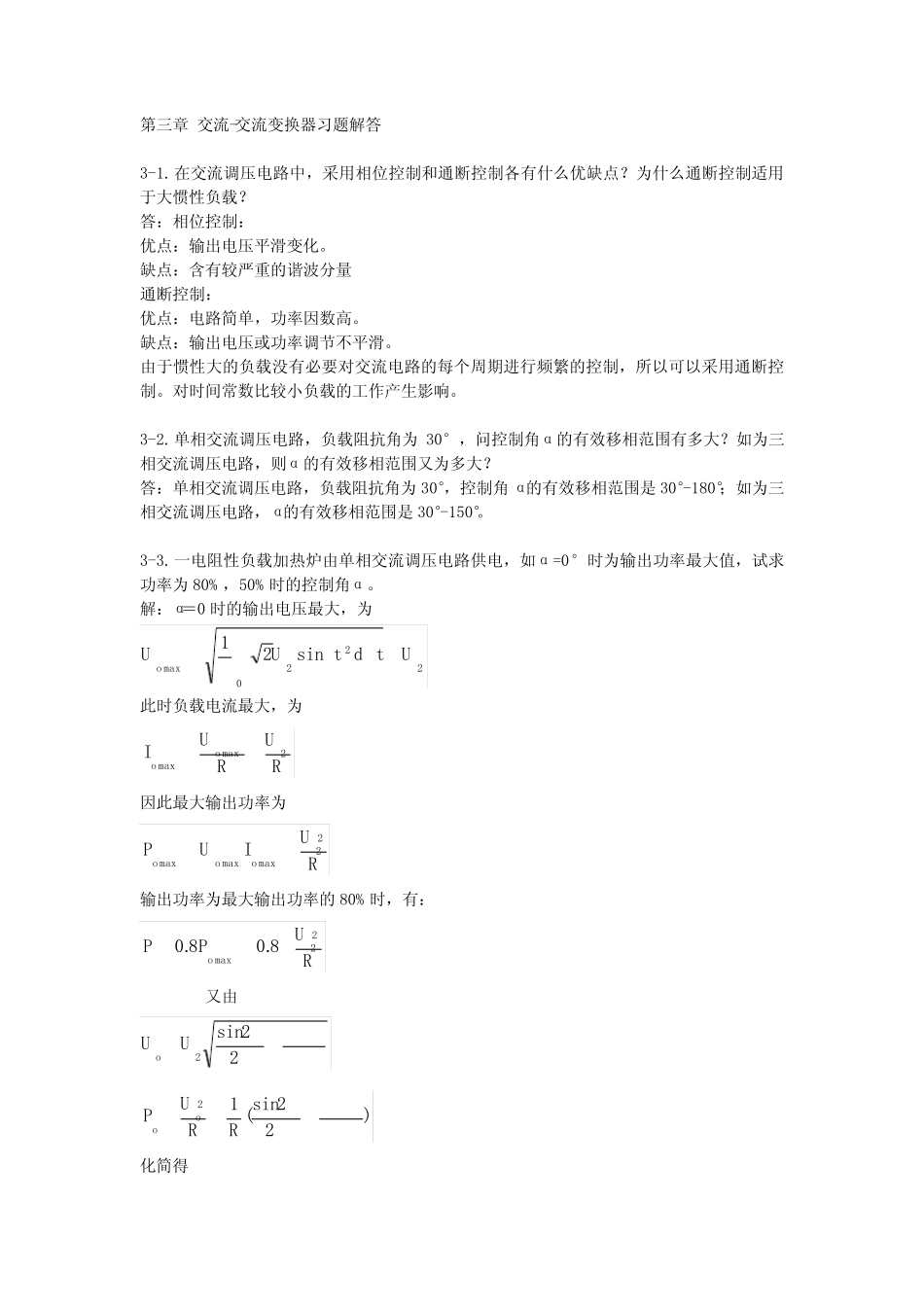

第 三 章 交 流 -交 流 变 换 器 习 题 解 答 3-1. 在 交 流 调 压 电 路 中 ， 采 用 相 位 控 制 和 通 断 控 制 各 有 什 么 优 缺 点 ？ 为 什 么 通 断 控 制 适 用于 大 惯 性 负 载 ？ 答 ： 相 位 控 制 ： 优 点 ： 输 出 电 压 平 滑 变 化 。 缺 点 ： 含 有 较 严 重 的 谐 波 分 量 通 断 控 制 ： 优 点 ： 电 路 简 单 ， 功 率 因 数 高 。 缺 点 ： 输 出 电 压 或 功 率 调 节 不 平 滑 。 由 于 惯 性 大 的 负 载 没 有 必 要 对 交 流 电 路 的 每 个 周 期 进 行 频 繁 的 控 制 ， 所 以 可 以 采 用 通 断 控制 。 对 时 间 常 数 比 较 小 负 载 的 工 作 产 生 影 响 。 3-2. 单 相 交 流 调 压 电 路 ， 负 载 阻 抗 角 为30° ， 问 控 制 角 α 的 有 效 移 相 范 围 有 多 大 ？ 如 为 三相 交 流 调 压 电 路 ， 则 α 的 有 效 移 相 范 围 又 为 多 大 ？ 答 ： 单 相 交 流 调 压 电 路 ， 负 载 阻 抗 角 为 30°， 控 制 角 α 的 有 效 移 相 范 围 是 30°-180°； 如 为 三相 交 流 调 压 电 路 ， α 的 有 效 移 相 范 围 是 30°-150°。 3-3. 一 电 阻 性 负 载 加 热 炉 由 单 相 交 流 调 压 电 路 供 电 ， 如 α =0° 时 为 输 出 功 率 最 大 值 ， 试 求功 率 为 80% ， 50% 时 的 控 制 角 α 。 解 ： α＝ 0 时 的 输 出 电 压 最 大 ， 为 2022maxsin21UtdtUUo 此时 负 载 电 流 最 大 ， 为 RURUIoo2maxmax 因 此最 大 输 出 功 率 为 RUIUPooo22maxmaxmax 输 出 功 率 为 最 大 输 出 功 率 的 80% 时 ， 有 ： RUPPo22max8.08.0 又 由 22sin2UUo )22sin(12RRUPoo 化 简 得 4.02sin2 由 图 解 法 解 得 α =60° 同 理 ， 输 出 功 率 为 最 大 输 出 功 率 的 50% 时 ， 有 ： α =90° 3-4. 单 相 交 流 调 压 电 路 ， 电 源 电...
