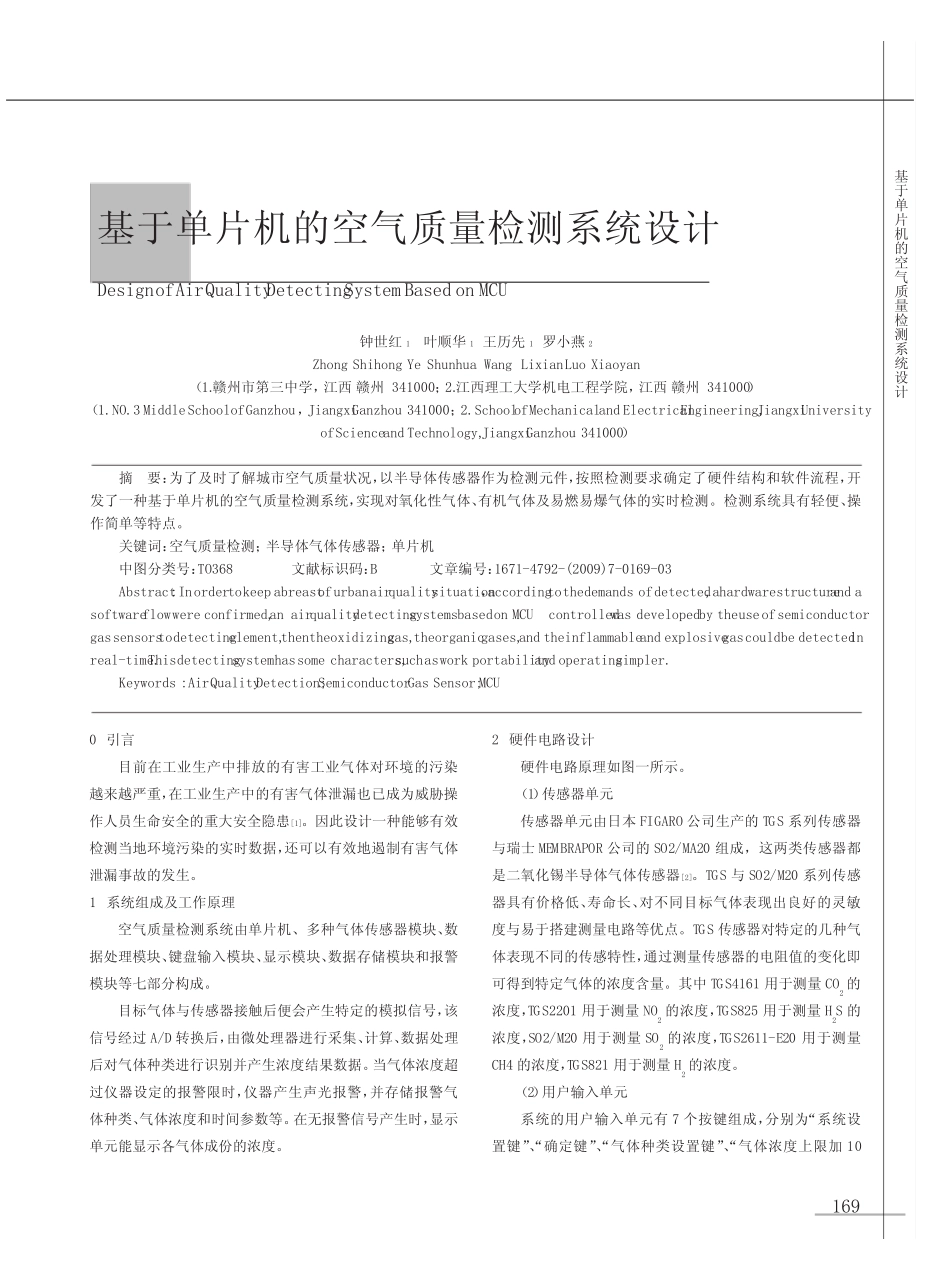

基于单片机的空气质量检测系统设计_钟世红_第1页
1/3

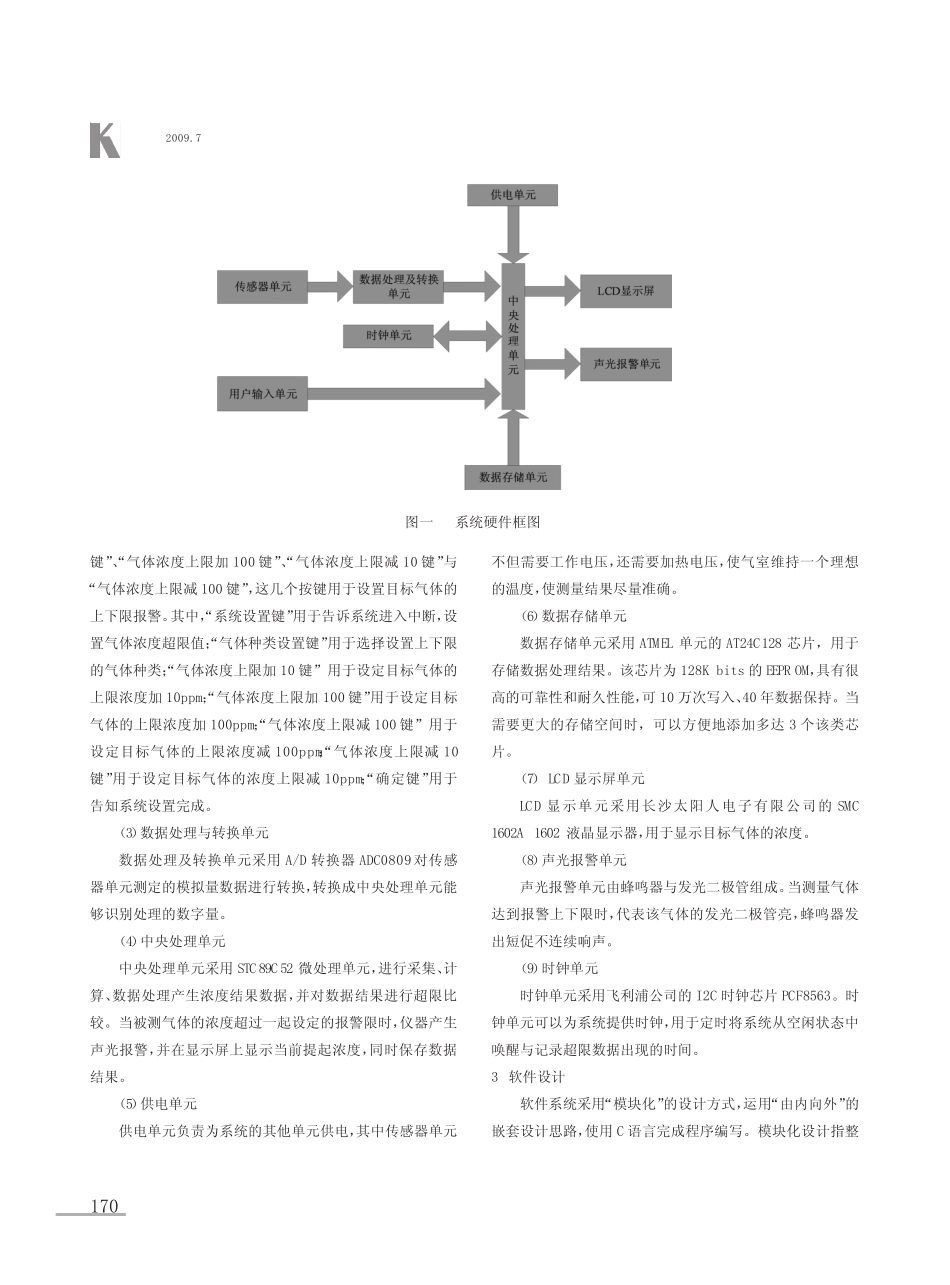

基于单片机的空气质量检测系统设计_钟世红_第2页
2/3
0 引 言目 前 在 工 业 生 产 中 排 放 的 有 害 工 业 气 体 对 环 境 的 污 染越 来 越 严 重 ,在 工 业 生 产 中 的 有 害 气 体 泄 漏 也 已 成 为 威 胁 操作 人 员 生 命 安 全 的 重 大 安 全 隐 患[1]。 因 此 设 计 一 种 能 够 有 效检 测 当 地 环 境 污 染 的 实 时 数 据 ,还 可 以 有 效 地 遏 制 有 害 气 体泄 漏 事 故 的 发 生 。1 系 统 组 成 及 工 作 原 理空 气 质 量 检 测 系 统 由 单 片 机 、 多 种 气 体 传 感 器 模 块 、数据 处 理 模 块 、键 盘 输 入 模 块 、显 示 模 块 、数 据 存 储 模 块 和 报 警模 块 等 七 部 分 构 成 。目 标 气 体 与 传 感 器 接 触 后 便 会 产 生 特 定 的 模 拟 信 号 ,该信 号 经 过 A/D 转 换 后 ,由 微 处 理 器 进 行 采集、计 算、数 据 处 理后 对 气 体 种 类进 行 识别并产 生 浓度结果数 据 。 当 气 体 浓度超过 仪器 设 定 的 报 警 限时 ,仪器 产 生 声光报 警 ,并存 储 报 警 气体 种 类、气 体 浓度和 时 间参数 等 。 在 无报 警 信 号 产 生 时 ,显 示单 元能 显 示 各气 体 成 份的 浓度。2 硬件电路设 计硬件电路原 理 如图一 所示 。(1)传 感 器 单 元传 感 器 单 元由 日本 FIGARO 公 司 生 产 的 TGS 系 列 传 感 器与 瑞 士 MEMBRAPOR 公 司 的 SO2/MA20 组 成 , 这 两 类传 感 器 都是 二 氧 化 锡 半 导 体 气 体 传 感 器[2]。 TGS 与 SO2/M20 系 列 传 感器 具 有 价 格 低 、寿 命 长 、对 不 同 目 标 气 体 表 现 出 良 好 的 灵 敏度与 易 于 搭 建 测 量 电路等 优 点 。 TGS 传 感 器 对 特 定 的 几 种 气体 表 现 不 同 的 传 感 特 性 ,通 过 测 量 传 感 器 的 电阻 值 的 变 化 即可 得 到 特 定 气 体 的 浓度含 量 。 其 中 TGS4161 用 于 测 量 CO2 的浓度,TGS2201 用 于 测 量 NO2 的 浓度,TGS825 用 于 测 量 H2S 的浓度,SO2/M20 用 于 测 量 SO2 的 浓度,...
