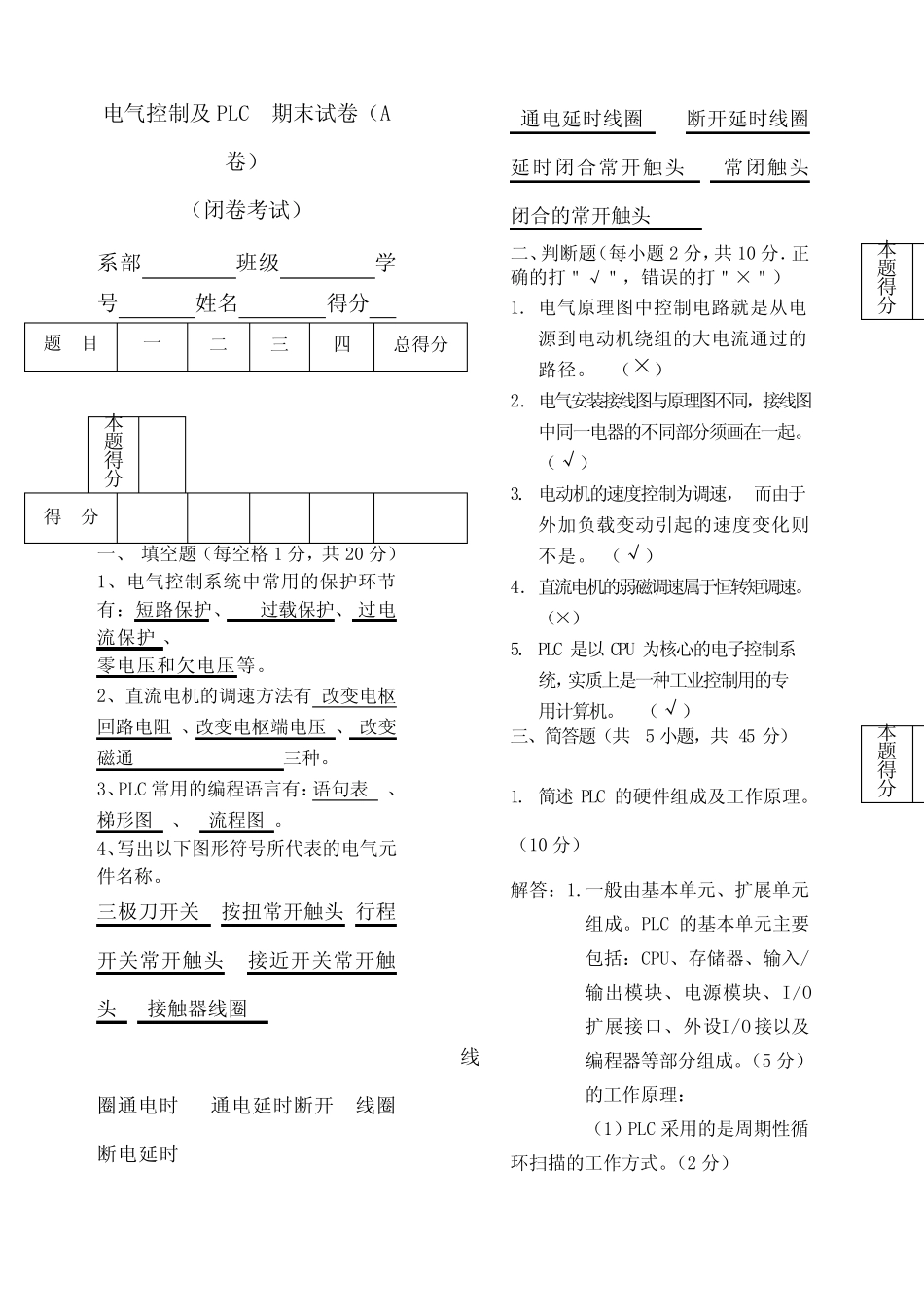

电 气 控 制 及 PLC 期 末 试 卷 （ A卷 ） （ 闭 卷 考 试 ） 系 部 班 级 学号 姓 名 得 分 题 目 一 二 三 四 总 得 分 得 分 一 、 填 空 题 （ 每 空 格 1 分 ， 共 20 分 ） 1、 电 气 控 制 系 统 中 常 用 的 保 护 环 节有 ： 短 路 保 护 、 过 载 保 护 、 过 电流 保 护 、 零 电 压 和 欠 电 压 等 。 2、 直 流 电 机 的 调 速 方 法 有 改 变 电 枢回 路 电 阻 、 改 变 电 枢 端 电 压 、 改 变磁 通 三 种 。 3、 PLC 常 用 的 编 程 语 言 有 ：语 句 表 、 梯 形 图 、 流 程 图 。 4、写 出 以 下 图 形 符 号 所 代 表 的 电 气 元件 名 称 。 三 极 刀 开 关 按 扭 常 开 触 头 行 程开 关 常 开 触 头 接 近 开 关 常 开 触头 接 触 器 线 圈 线圈 通 电 时 通 电 延 时 断 开 线 圈断 电 延 时 通 电 延 时 线 圈 断 开 延 时 线 圈 延 时 闭 合 常 开 触 头 常 闭 触 头 闭 合 的 常 开 触 头 二 、判 断 题（ 每 小 题 2 分 ，共 10 分 ．正确 的 打 ＂ √ ＂ ， 错 误 的 打 ＂ × ＂ ） 1. 电 气 原 理 图 中 控 制 电 路 就 是 从 电源 到电 动机 绕组的 大电 流 通 过 的路 径。 （ × ） 2. 电 气 安装接 线 图 与原 理 图 不同， 接 线 图中 同一 电 器 的 不同部 分 须画在一 起。 （ √ ） 3. 电 动机 的 速 度控 制 为调 速 ，而由于外加负载 变 动引起的 速 度变 化则不是 。 （ √ ） 4. 直 流 电 机 的 弱磁 调 速 属于恒转矩调 速 。 （ × ） 5. PLC 是 以 CPU 为核心 的 电 子 控 制 系统 ， 实 质 上 是 一 种 工 业 控 制 用 的 专用 计 算 机 。 （ √ ） 三 、 简 答 题 （ 共5 小 题 ， 共45 分 ） 1. 简 述PLC 的 硬 件 组成 及 工 作 原 理 。（ 10 分 ） 解 答 ： 1.一 般 由基 本 单 元 、 扩 展 单 元组成 。 PLC 的 基 本 单 元 主 要包 括 ： CPU、 存 储 器 、 输 入 /输 出 模 块 、 电 源 模 块...
