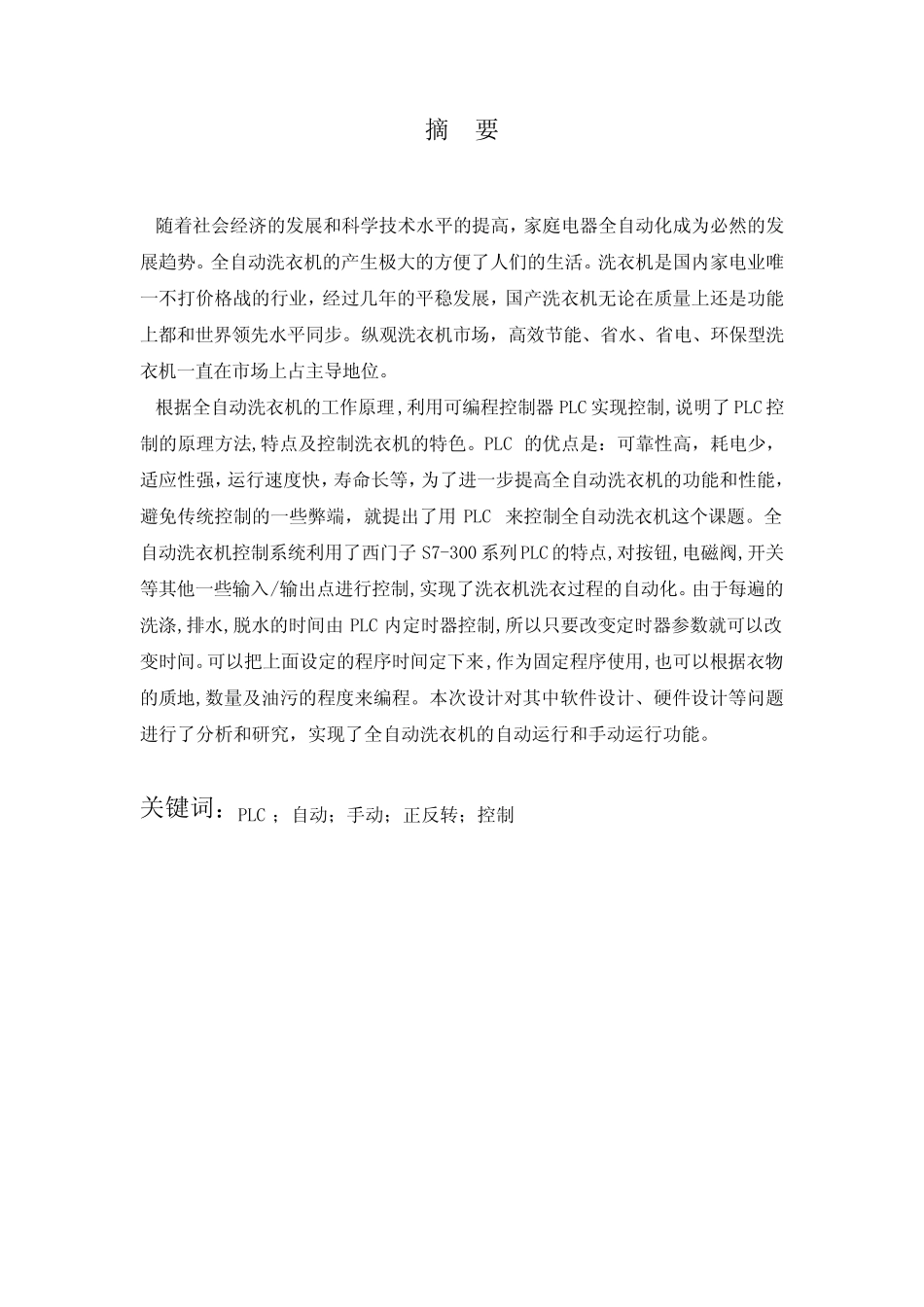

南 京 工 程 学 院 课 程 设 计 报 告 课 程 名 称 ： PLC 控 制 系 统 设 计 综 合 设 计 院 （ 系 、 部 、 中 心 ）： 自 动 化 学 院 专 业 ： 自 动 化 （ 数 控 技 术 ） 班 级 ： 数 控 卓 越 111 姓 名 ： 学 号 ： 实 习 时 间 ： 2014.6.14— — 2014.7.4 实 习 地 点 ： 工 程 中 心 4— — 201 摘 要 随 着 社 会 经 济 的 发 展 和 科 学 技 术 水 平 的 提 高 ， 家 庭 电 器 全 自 动 化 成 为 必 然 的 发展 趋 势 。 全 自 动 洗 衣 机 的 产 生 极 大 的 方 便 了 人 们 的 生 活 。 洗 衣 机 是 国 内 家 电 业 唯一 不 打 价 格 战 的 行 业 ， 经 过 几 年 的 平 稳 发 展 ， 国 产 洗 衣 机 无 论 在 质 量 上 还 是 功 能上 都 和 世 界 领 先 水 平 同 步 。 纵 观 洗 衣 机 市 场 ， 高 效 节 能 、 省 水 、 省 电 、 环 保 型 洗衣 机 一 直 在 市 场 上 占 主 导 地 位 。 根 据 全 自 动 洗 衣 机 的 工 作 原 理 ,利 用 可 编 程 控 制 器 PLC 实 现 控 制 ,说 明 了 PLC 控制 的 原 理 方 法 ,特 点 及 控 制 洗 衣 机 的 特 色 。 PLC 的 优 点 是 ： 可 靠 性 高 ， 耗 电 少 ，适 应 性 强， 运行 速度快， 寿命长等， 为 了 进一 步 提 高 全 自 动 洗 衣 机 的 功 能 和 性 能 ，避免传统控 制 的 一 些弊端， 就提 出了 用PLC 来控 制 全 自 动 洗 衣 机 这个课题。 全自 动 洗 衣 机 控 制 系统利 用 了 西门子 S7-300 系列 PLC 的 特 点 ,对按钮,电 磁 阀 ,开 关等其 他 一 些输 入 /输 出点 进行 控 制 ,实 现 了 洗 衣 机 洗 衣 过 程 的 自 动 化 。 由 于 每 遍 的洗 涤 ,排 水 ,脱 水 的 时 间 由PLC 内 定 时 器 控 制 ,所 以 只 要 改 变 定 时 器 参 数 就可 以 改变 时 间 。可 以 把 上 面 设 定 的 程 序 时 间 定 下 来,作 为 固 定 程 序 使 用 ,也 可 以 根 据 衣 物的 质 地 ,数 量 及 油 污 的...
