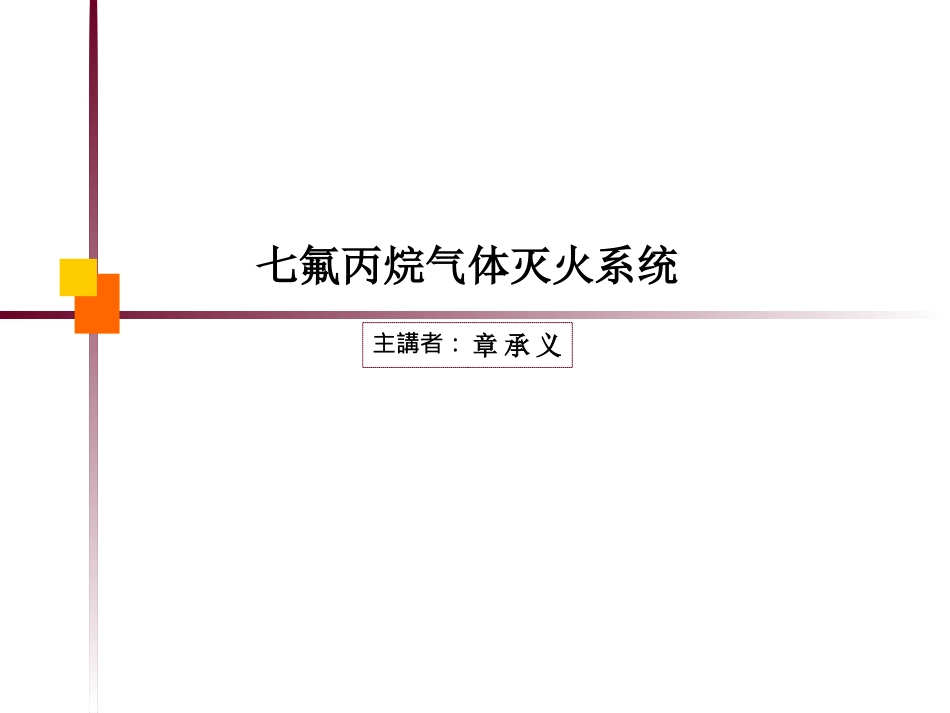

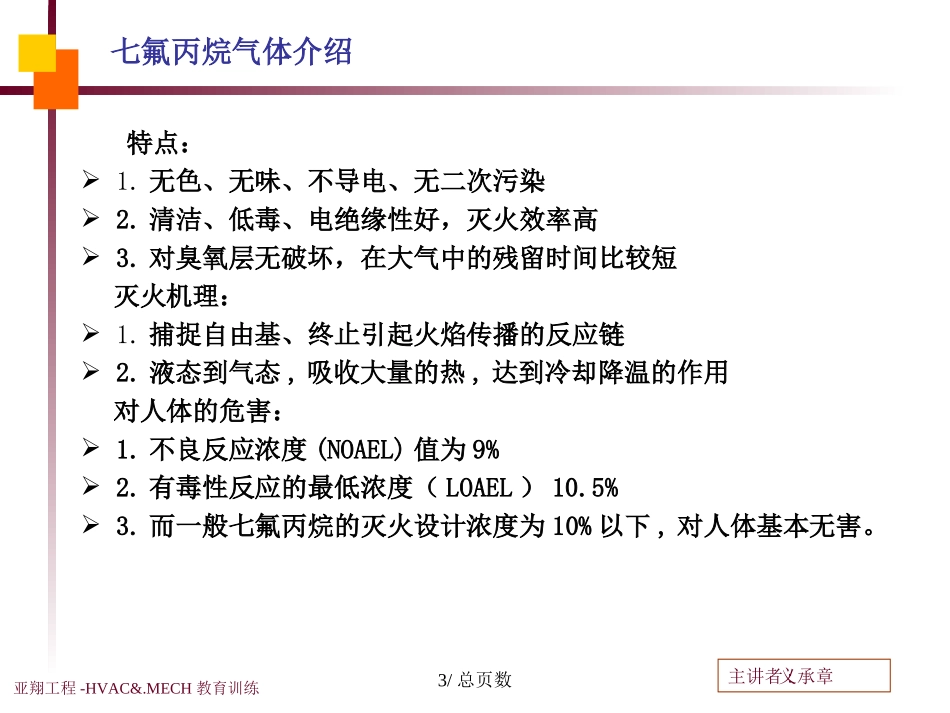

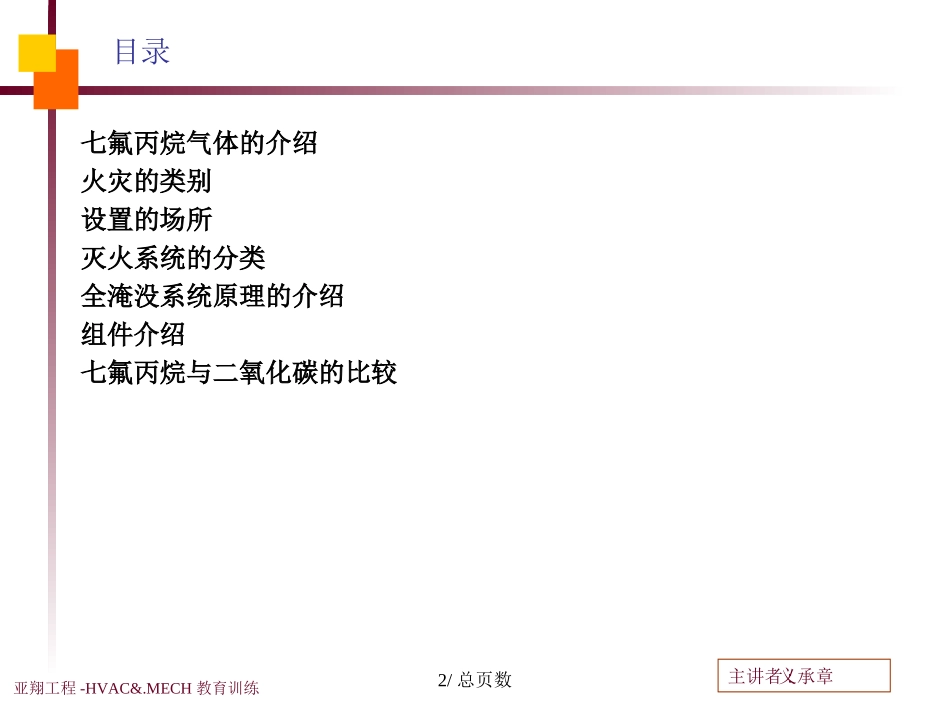

主講者：七氟丙烷气体灭火系统义承章2/总页数主讲者:章承义亚翔工程-HVAC&.MECH教育训练目录七氟丙烷气体的介绍火灾的类别设置的场所灭火系统的分类全淹没系统原理的介绍组件介绍七氟丙烷与二氧化碳的比较3/总页数主讲者:章承义亚翔工程-HVAC&.MECH教育训练七氟丙烷气体介绍特点：1.无色、无味、不导电、无二次污染2.清洁、低毒、电绝缘性好，灭火效率高3.对臭氧层无破坏，在大气中的残留时间比较短灭火机理：1.捕捉自由基、终止引起火焰传播的反应链2.液态到气态,吸收大量的热,达到冷却降温的作用对人体的危害：1.不良反应浓度(NOAEL)值为9%2.有毒性反应的最低浓度（LOAEL）10.5%3.而一般七氟丙烷的灭火设计浓度为10%以下,对人体基本无害。4/总页数主讲者:章承义亚翔工程-HVAC&.MECH教育训练火灾的类别能有效扑灭A、B、C类火灾A类——固体表面火灾B类——液体火灾或可熔化固体物质火灾C类——气体火灾5/总页数主讲者:章承义亚翔工程-HVAC&.MECH教育训练设置的场所电子计算机房数据处理中心电信通讯设施消防控制中心昂贵的医疗设施放射治疗室低压配电室PET控制室贵重的工业设备图书馆、博物馆及艺术馆应急电力设施6/总页数主讲者:章承义亚翔工程-HVAC&.MECH教育训练灭火系统的分类7/总页数主讲者:章承义亚翔工程-HVAC&.MECH教育训练全淹没系统原理的介绍单元独立系统原理组合分配系统原理8/总页数主讲者:章承义亚翔工程-HVAC&.MECH教育训练灭火系统动作控制程序图9/总页数主讲者:章承义亚翔工程-HVAC&.MECH教育训练单元独立系统示意图10/总页数主讲者:章承义亚翔工程-HVAC&.MECH教育训练组合分配系统示意图11/总页数主讲者:章承义亚翔工程-HVAC&.MECH教育训练组件介绍灭火剂储瓶材质：16MnR（普通低合金钢）注意事项：气体储瓶位置由系统图表明，并应防止其环境温度大于极限温度，同时储瓶位置应易于保养维修。应保证靠紧固定架安装。储瓶固定架由螺帽、螺栓、一个抱箍及一个固定槽。为保证在整个系统工作时能牢固的被固定，一个储瓶必须安装两个固定架12/总页数主讲者:章承义亚翔工程-HVAC&.MECH教育训练灭火剂容器阀组组成：低压开关、安全阀、压力表、阀本体本体材质：黄铜安全阀材质：黄铜低压开关材质：不锈钢低压开关对储瓶进行连续的压力监控，当储瓶内压力低于20bar，开关开始工作，发出信号。13/总页数主讲者:章承义亚翔工程-HVAC&.MECH教育训练气动驱动器组成：驱动顶针、安全销、本体本体材质：黄铜驱动顶针：不锈钢安全销材质：镀锌碳钢安装在灭火剂储存瓶瓶头阀上。14/总页数主讲者:章承义亚翔工程-HVAC&.MECH教育训练选择阀组成：球阀、密封垫、阀体球阀材质：SUS316密封垫材质：聚四氟乙烯阀体材质：高等级铝合金在组合分配系统中，方向选择阀直接安装在主管上，其管径与主管道尺寸相同.方向选择阀的连接方式有两种：丝扣和法兰。必须使用PTFE（生胶带）连接。15/总页数主讲者:章承义亚翔工程-HVAC&.MECH教育训练压力开关材质：铝压力开关安装在选择阀后，是被在当药剂释放时产生的压力打开的，它可作为将系统已全部打开的信息传向灭火控制盘的信号，压力开关表面上设有复位按纽16/总页数主讲者:章承义亚翔工程-HVAC&.MECH教育训练集流管组成：安全阀、止回阀、管体管体材质：无缝镀锌钢管安全阀材质：黄铜止回阀材质：黄铜17/总页数主讲者:章承义亚翔工程-HVAC&.MECH教育训练电磁阀组成：旋转螺母、驱动顶针、阀体阀体材质：MildSteel（低碳钢）旋转螺母材质：黄铜驱动顶针材质：不锈钢电磁阀安装于启动气体容器阀上18/总页数主讲者:章承义亚翔工程-HVAC&.MECH教育训练全淹没喷嘴材质；黄铜为防止气体灭火系统释放过程中喷嘴周围物体产生移动，在喷嘴周围1m范围内的活动吊顶需紧固。在喷嘴的300mm范围内必须放置管路吊架19/总页数主讲者:章承义亚翔工程-HVAC&.MECH教育训练管道材质：内外壁镀锌无缝钢管d≤80mm螺纹连接d＞80mm法兰连接穿过墙壁、楼板处应安装套管，穿墙套管的长度应和墙厚相等，穿过楼板的套管长度应高出地板50mm。管道与套管间的空隙应采用...
