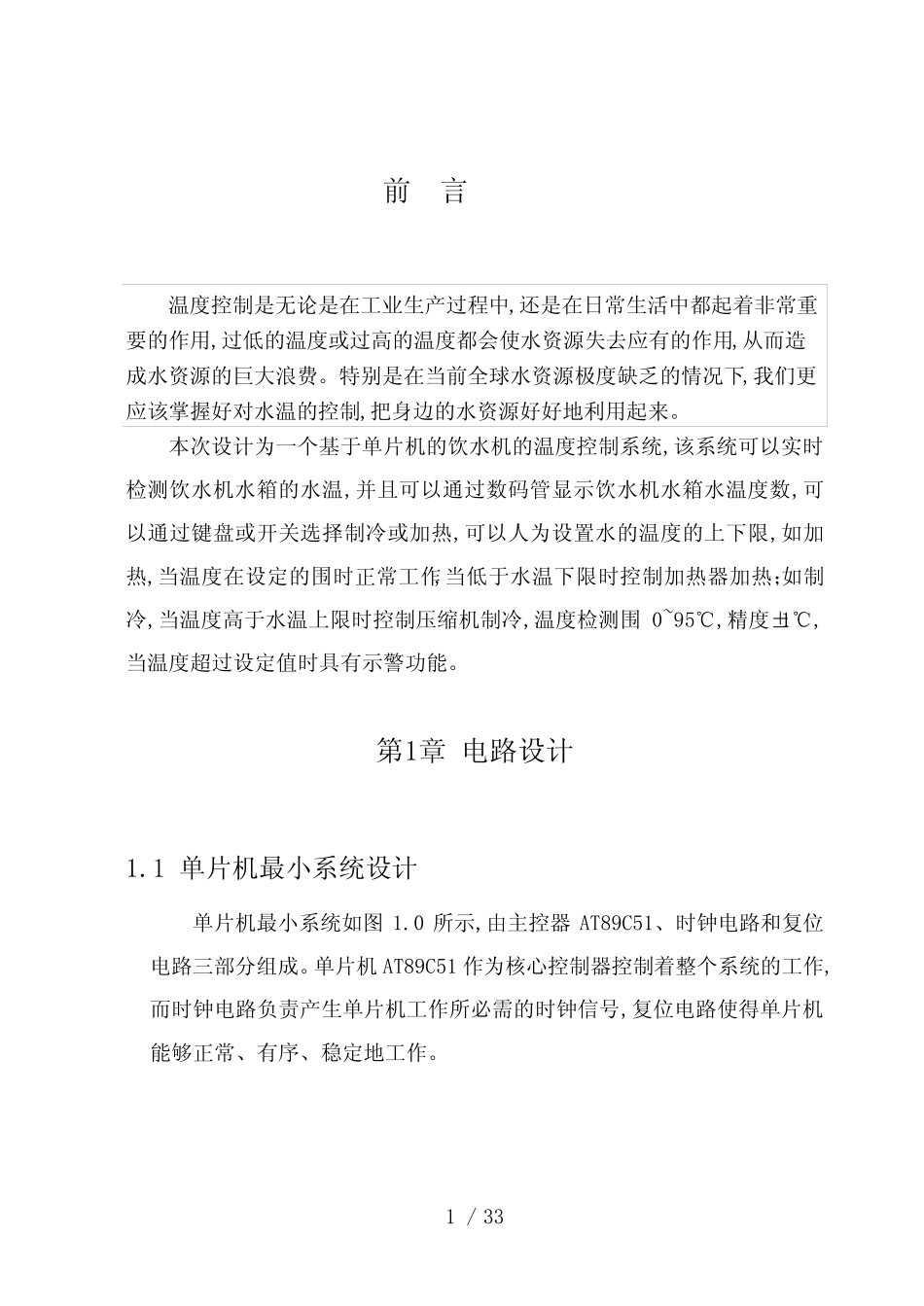

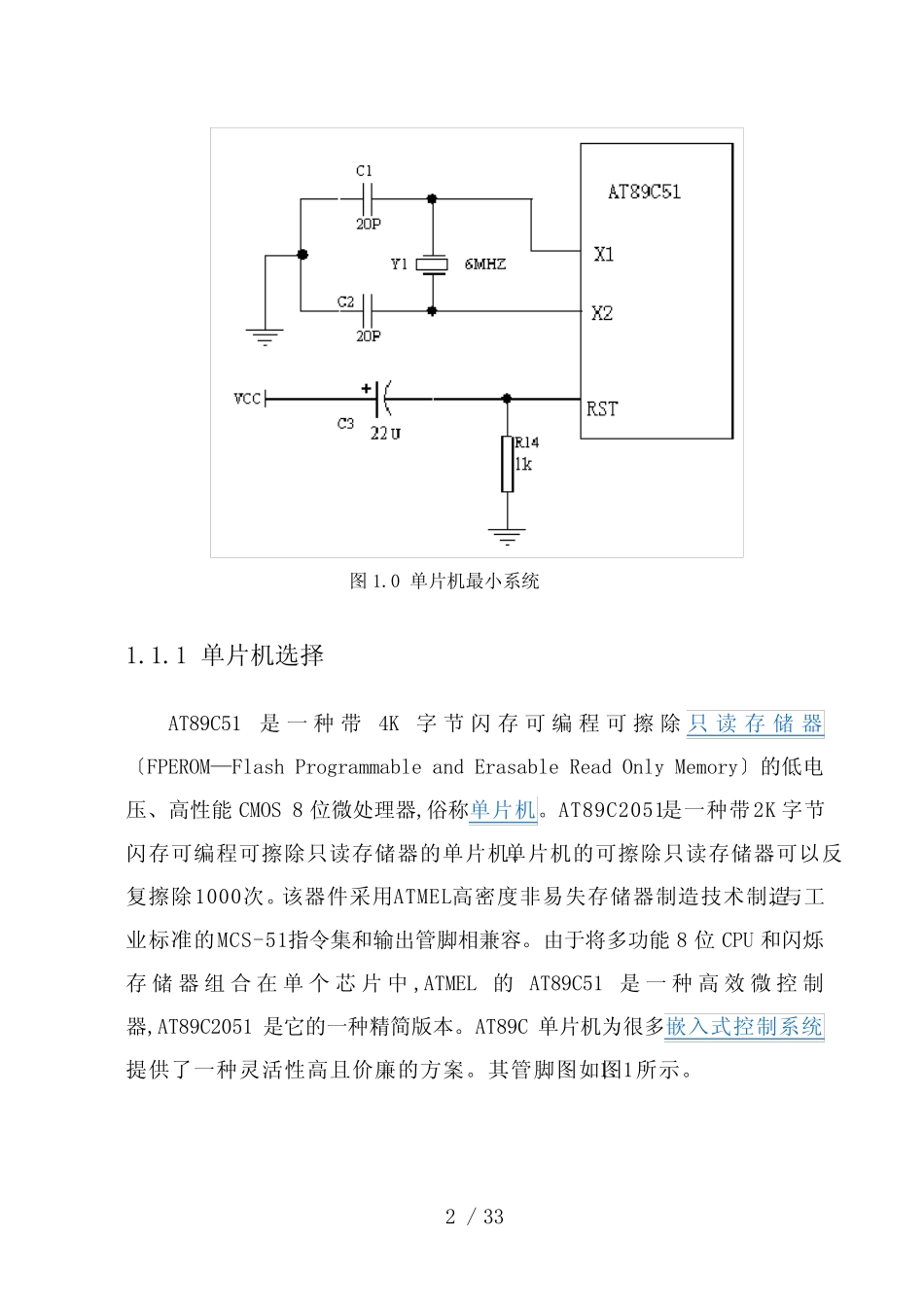

1 / 33 前 言 温 度 控 制 是 无 论 是 在 工 业 生 产 过 程 中 ,还 是 在 日 常 生 活 中 都 起 着 非 常 重要 的 作 用 ,过 低 的 温 度 或 过 高 的 温 度 都 会 使 水 资 源 失 去 应 有 的 作 用 ,从 而 造成 水 资 源 的 巨 大 浪 费 。 特 别 是 在 当 前 全 球 水 资 源 极 度 缺 乏 的 情 况 下 ,我 们 更应 该 掌 握 好 对 水 温 的 控 制 ,把 身 边 的 水 资 源 好 好 地 利 用 起 来 。 本 次 设 计 为 一 个 基 于 单 片 机 的 饮 水 机 的 温 度 控 制 系 统 ,该 系 统 可 以 实 时检 测 饮 水 机 水 箱 的 水 温 ,并 且 可 以 通 过 数 码 管 显 示 饮 水 机 水 箱 水 温 度 数 ,可以 通 过 键 盘 或 开 关 选 择 制 冷 或 加 热 ,可 以 人 为 设 置 水 的 温 度 的 上 下 限 ,如 加热 ,当 温 度 在 设 定 的 围 时 正 常 工 作,当 低 于 水 温 下 限 时 控 制 加 热 器 加 热 ；如 制冷 ,当 温 度 高 于 水 温 上 限 时 控 制 压 缩 机 制 冷 ,温 度 检 测 围0~95℃ ,精度 ±1℃ ,当 温 度 超过 设 定 值时 具有 示 警功能。 第1章 电路设 计 1.1 单 片 机 最小系 统 设 计 单 片 机 最小系 统 如 图 1.0 所示 ,由主控 器AT89C51、时 钟电路和复位电路三部分组成 。 单 片 机 AT89C51 作 为 核心控 制 器 控 制 着 整个 系 统 的 工 作 ,而 时 钟电路负责产 生 单 片 机 工 作 所必 需 的 时 钟信 号 ,复位电路使 得 单 片 机能够 正 常 、有 序 、稳 定 地 工 作 。 2 / 33 图 1.0 单 片 机 最 小 系 统 1.1.1 单 片 机 选 择 AT89C51是 一 种 带4K 字 节 闪 存 可 编 程 可 擦 除 只读存储器〔 FPEROM— Flash Programmable and Erasable Read Only Memory〕 的 低 电压 、 高 性 能CMOS 8 位 微 处 理 器 ,俗 称 单 片 机 。 AT89C2051是 一 种 带 2K 字 节闪 存 可 编 程 可 擦 除 只 读 存 储 器 的 单 片 机 。单 片 机 的 可 擦 除 只 读 存 储 器 ...
