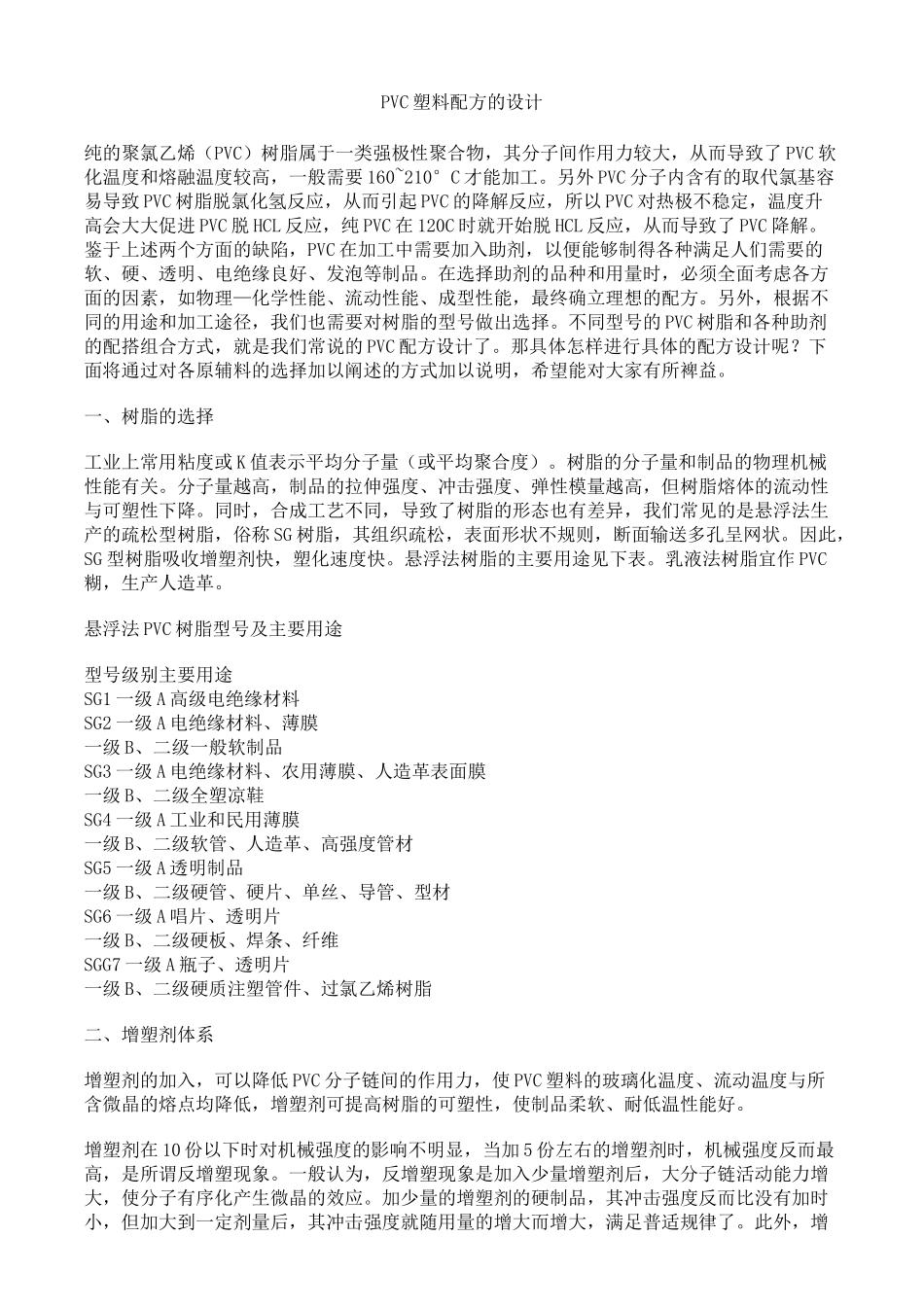

PVC 塑料配方的设计纯的聚氯乙烯（PVC）树脂属于一类强极性聚合物，其分子间作用力较大，从而导致了 PVC 软化温度和熔融温度较高，一般需要 160~210°C 才能加工。另外 PVC 分子内含有的取代氯基容易导致 PVC 树脂脱氯化氢反应，从而引起 PVC 的降解反应，所以 PVC 对热极不稳定，温度升高会大大促进 PVC 脱 HCL 反应，纯 PVC 在 120C 时就开始脱 HCL 反应，从而导致了 PVC 降解。鉴于上述两个方面的缺陷，PVC 在加工中需要加入助剂，以便能够制得各种满足人们需要的软、硬、透明、电绝缘良好、发泡等制品。在选择助剂的品种和用量时，必须全面考虑各方面的因素，如物理—化学性能、流动性能、成型性能，最终确立理想的配方。另外，根据不同的用途和加工途径，我们也需要对树脂的型号做出选择。不同型号的 PVC 树脂和各种助剂的配搭组合方式，就是我们常说的 PVC 配方设计了。那具体怎样进行具体的配方设计呢？下面将通过对各原辅料的选择加以阐述的方式加以说明，希望能对大家有所裨益。一、树脂的选择工业上常用粘度或 K 值表示平均分子量（或平均聚合度）。树脂的分子量和制品的物理机械性能有关。分子量越高，制品的拉伸强度、冲击强度、弹性模量越高，但树脂熔体的流动性与可塑性下降。同时，合成工艺不同，导致了树脂的形态也有差异，我们常见的是悬浮法生产的疏松型树脂，俗称 SG 树脂，其组织疏松，表面形状不规则，断面输送多孔呈网状。因此，SG 型树脂吸收增塑剂快，塑化速度快。悬浮法树脂的主要用途见下表。乳液法树脂宜作 PVC糊，生产人造革。悬浮法 PVC 树脂型号及主要用途型号级别主要用途SG1 一级 A 高级电绝缘材料SG2 一级 A 电绝缘材料、薄膜一级 B、二级一般软制品SG3 一级 A 电绝缘材料、农用薄膜、人造革表面膜一级 B、二级全塑凉鞋SG4 一级 A 工业和民用薄膜一级 B、二级软管、人造革、高强度管材SG5 一级 A 透明制品一级 B、二级硬管、硬片、单丝、导管、型材SG6 一级 A 唱片、透明片一级 B、二级硬板、焊条、纤维SGG7 一级 A 瓶子、透明片一级 B、二级硬质注塑管件、过氯乙烯树脂二、增塑剂体系增塑剂的加入，可以降低 PVC 分子链间的作用力，使 PVC 塑料的玻璃化温度、流动温度与所含微晶的熔点均降低，增塑剂可提高树脂的可塑性，使制品柔软、耐低温性能好。增塑剂在 10 份以下时对机械强度的影响不明显，当加 5 份左右的增塑剂时，机械强度...
