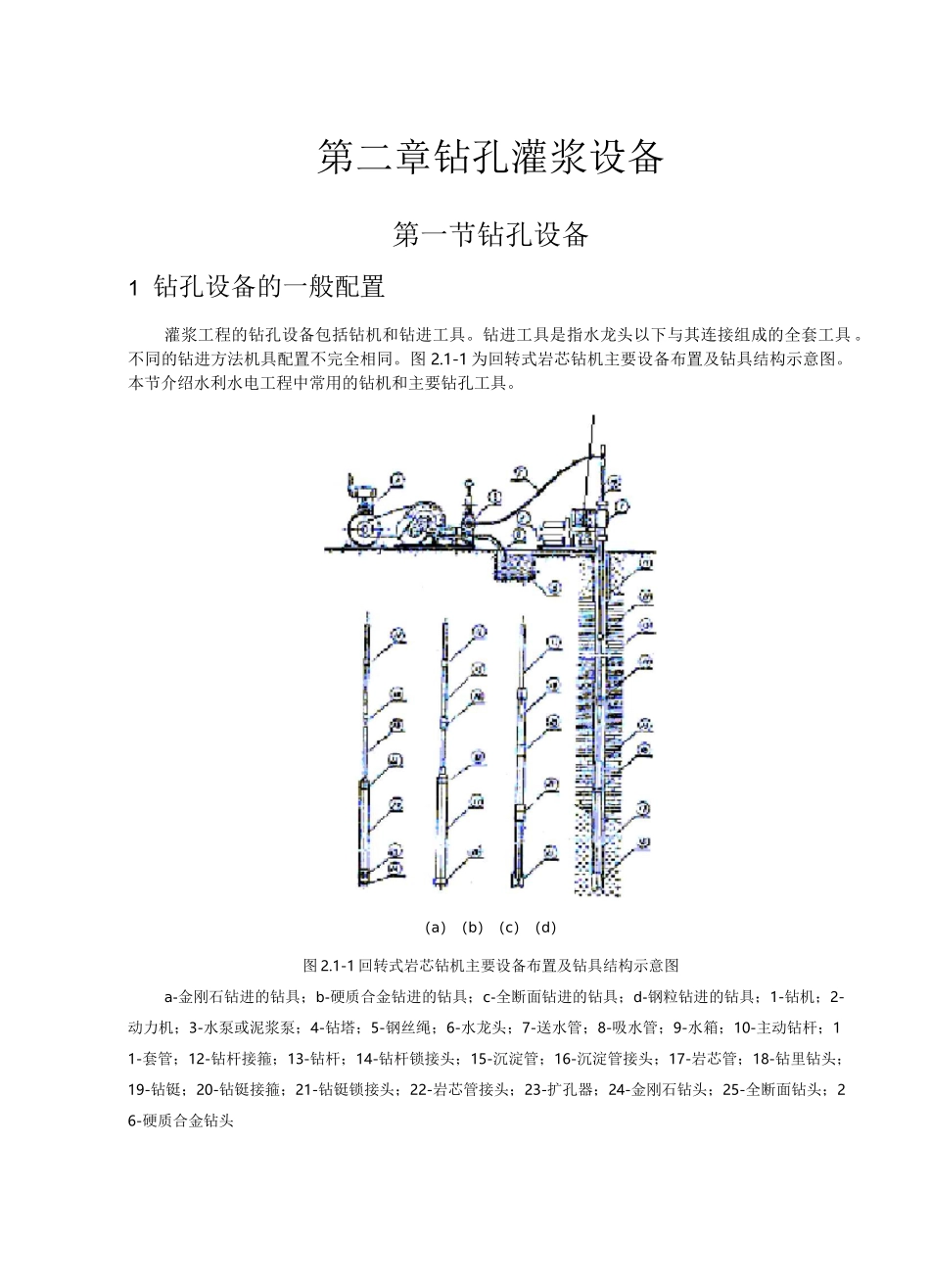

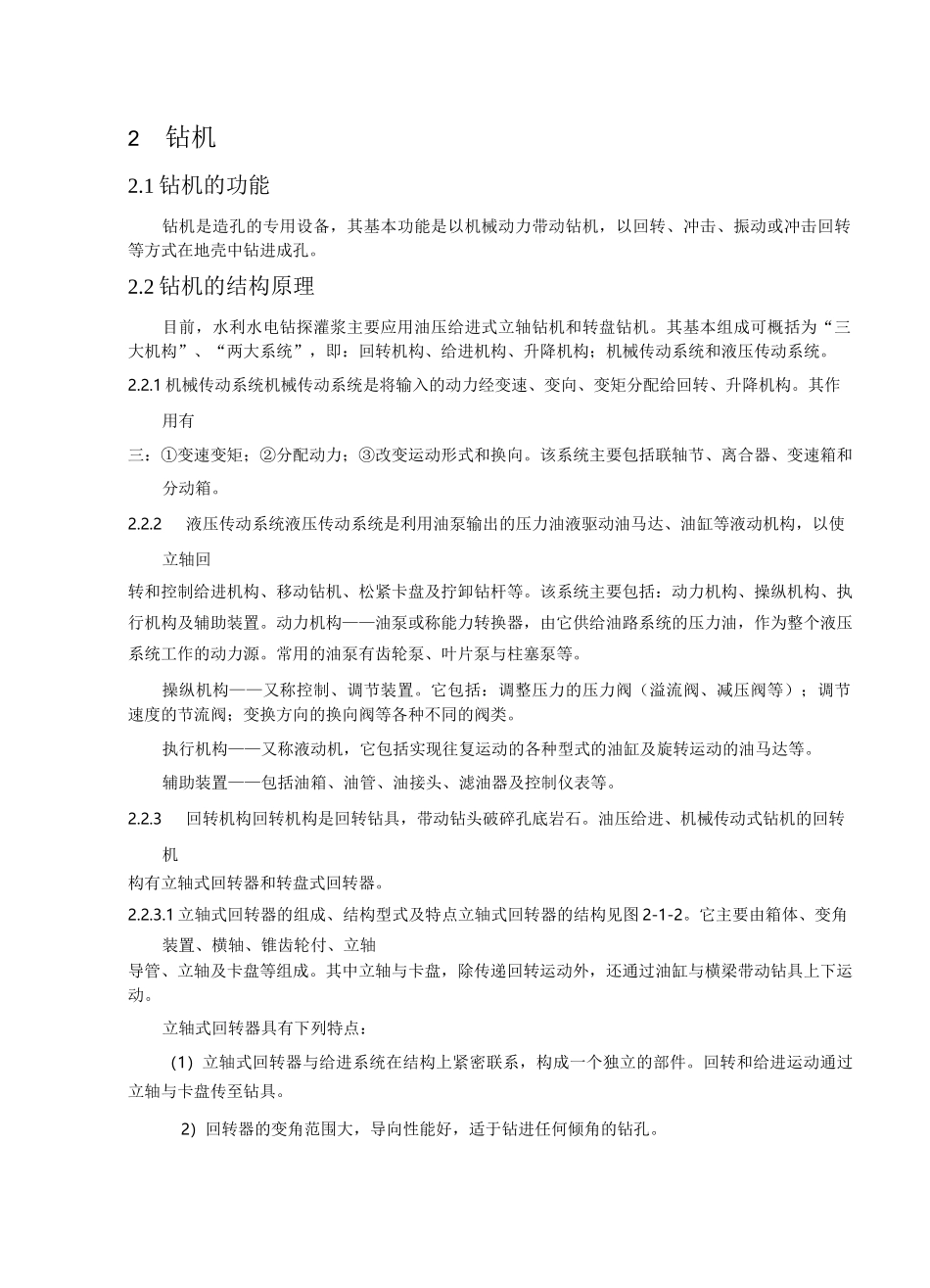

第二章钻孔灌浆设备第一节钻孔设备1 钻孔设备的一般配置灌浆工程的钻孔设备包括钻机和钻进工具。钻进工具是指水龙头以下与其连接组成的全套工具 。不同的钻进方法机具配置不完全相同。图 2.1-1 为回转式岩芯钻机主要设备布置及钻具结构示意图。本节介绍水利水电工程中常用的钻机和主要钻孔工具。（a）（b）（c）（d）图 2.1-1 回转式岩芯钻机主要设备布置及钻具结构示意图a-金刚石钻进的钻具；b-硬质合金钻进的钻具；c-全断面钻进的钻具；d-钢粒钻进的钻具；1-钻机；2-动力机；3-水泵或泥浆泵；4-钻塔；5-钢丝绳；6-水龙头；7-送水管；8-吸水管；9-水箱；10-主动钻杆；11-套管；12-钻杆接箍；13-钻杆；14-钻杆锁接头；15-沉淀管；16-沉淀管接头；17-岩芯管；18-钻里钻头；19-钻铤；20-钻铤接箍；21-钻铤锁接头；22-岩芯管接头；23-扩孔器；24-金刚石钻头；25-全断面钻头；26-硬质合金钻头2钻机2.1 钻机的功能钻机是造孔的专用设备，其基本功能是以机械动力带动钻机，以回转、冲击、振动或冲击回转等方式在地壳中钻进成孔。2.2 钻机的结构原理目前，水利水电钻探灌浆主要应用油压给进式立轴钻机和转盘钻机。其基本组成可概括为“三大机构”、“两大系统”，即：回转机构、给进机构、升降机构；机械传动系统和液压传动系统。2.2.1 机械传动系统机械传动系统是将输入的动力经变速、变向、变矩分配给回转、升降机构。其作用有三：①变速变矩；②分配动力；③改变运动形式和换向。该系统主要包括联轴节、离合器、变速箱和分动箱。2.2.2液压传动系统液压传动系统是利用油泵输出的压力油液驱动油马达、油缸等液动机构，以使立轴回转和控制给进机构、移动钻机、松紧卡盘及拧卸钻杆等。该系统主要包括：动力机构、操纵机构、执行机构及辅助装置。动力机构——油泵或称能力转换器，由它供给油路系统的压力油，作为整个液压系统工作的动力源。常用的油泵有齿轮泵、叶片泵与柱塞泵等。操纵机构——又称控制、调节装置。它包括：调整压力的压力阀（溢流阀、减压阀等）；调节速度的节流阀；变换方向的换向阀等各种不同的阀类。执行机构——又称液动机，它包括实现往复运动的各种型式的油缸及旋转运动的油马达等。辅助装置——包括油箱、油管、油接头、滤油器及控制仪表等。2.2.3回转机构回转机构是回转钻具，带动钻头破碎孔底岩石。油压给进、机械传动式钻机的回转机构有立轴式回转器和转盘式回转器。2.2.3.1 立轴式回转器的组成、结构型式及特点立轴式...
