汽车车载网络系统检修(第2版)—习题答案VIP免费

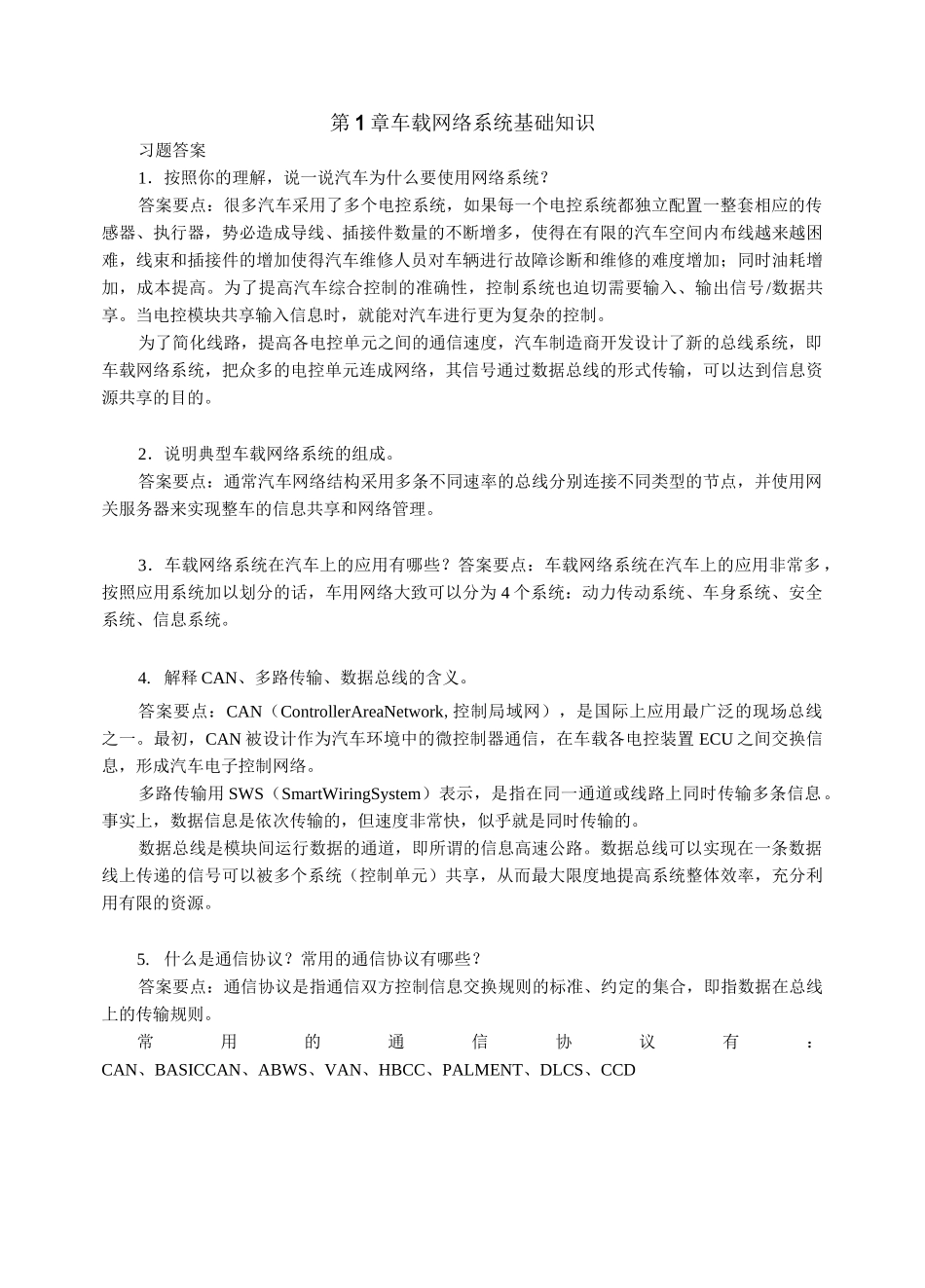

第 1 章车载网络系统基础知识习题答案1．按照你的理解，说一说汽车为什么要使用网络系统？答案要点：很多汽车采用了多个电控系统，如果每一个电控系统都独立配置一整套相应的传感器、执行器，势必造成导线、插接件数量的不断增多，使得在有限的汽车空间内布线越来越困难，线束和插接件的增加使得汽车维修人员对车辆进行故障诊断和维修的难度增加；同时油耗增加，成本提高。为了提高汽车综合控制的准确性，控制系统也迫切需要输入、输出信号/数据共享。当电控模块共享输入信息时，就能对汽车进行更为复杂的控制。为了简化线路，提高各电控单元之间的通信速度，汽车制造商开发设计了新的总线系统，即车载网络系统，把众多的电控单元连成网络，其信号通过数据总线的形式传输，可以达到信息资源共享的目的。2．说明典型车载网络系统的组成。答案要点：通常汽车网络结构采用多条不同速率的总线分别连接不同类型的节点，并使用网关服务器来实现整车的信息共享和网络管理。3．车载网络系统在汽车上的应用有哪些？答案要点：车载网络系统在汽车上的应用非常多 ，按照应用系统加以划分的话，车用网络大致可以分为 4 个系统：动力传动系统、车身系统、安全系统、信息系统。4. 解释 CAN、多路传输、数据总线的含义。答案要点：CAN（ControllerAreaNetwork,控制局域网），是国际上应用最广泛的现场总线之一。最初，CAN 被设计作为汽车环境中的微控制器通信，在车载各电控装置 ECU 之间交换信息，形成汽车电子控制网络。多路传输用 SWS（SmartWiringSystem）表示，是指在同一通道或线路上同时传输多条信息。事实上，数据信息是依次传输的，但速度非常快，似乎就是同时传输的。数据总线是模块间运行数据的通道，即所谓的信息高速公路。数据总线可以实现在一条数据线上传递的信号可以被多个系统（控制单元）共享，从而最大限度地提高系统整体效率，充分利用有限的资源。5.什么是通信协议？常用的通信协议有哪些？答案要点：通信协议是指通信双方控制信息交换规则的标准、约定的集合，即指数据在总线上的传输规则。常用的通信协议有：CAN、BASICCAN、ABWS、VAN、HBCC、PALMENT、DLCS、CCDI2I第 2 章常用车载网络信息传输系统习题答案1.简要说明 CAN 数据总线系统的结构和工作原理。答案要点：CAN 数据总线系统由控制器、收发器、两个数据传输终端和两条数据传输线组成。CAN 数据总线系统的工作建立在通信协议的基础上，CAN 通信协议主要描述各控...
