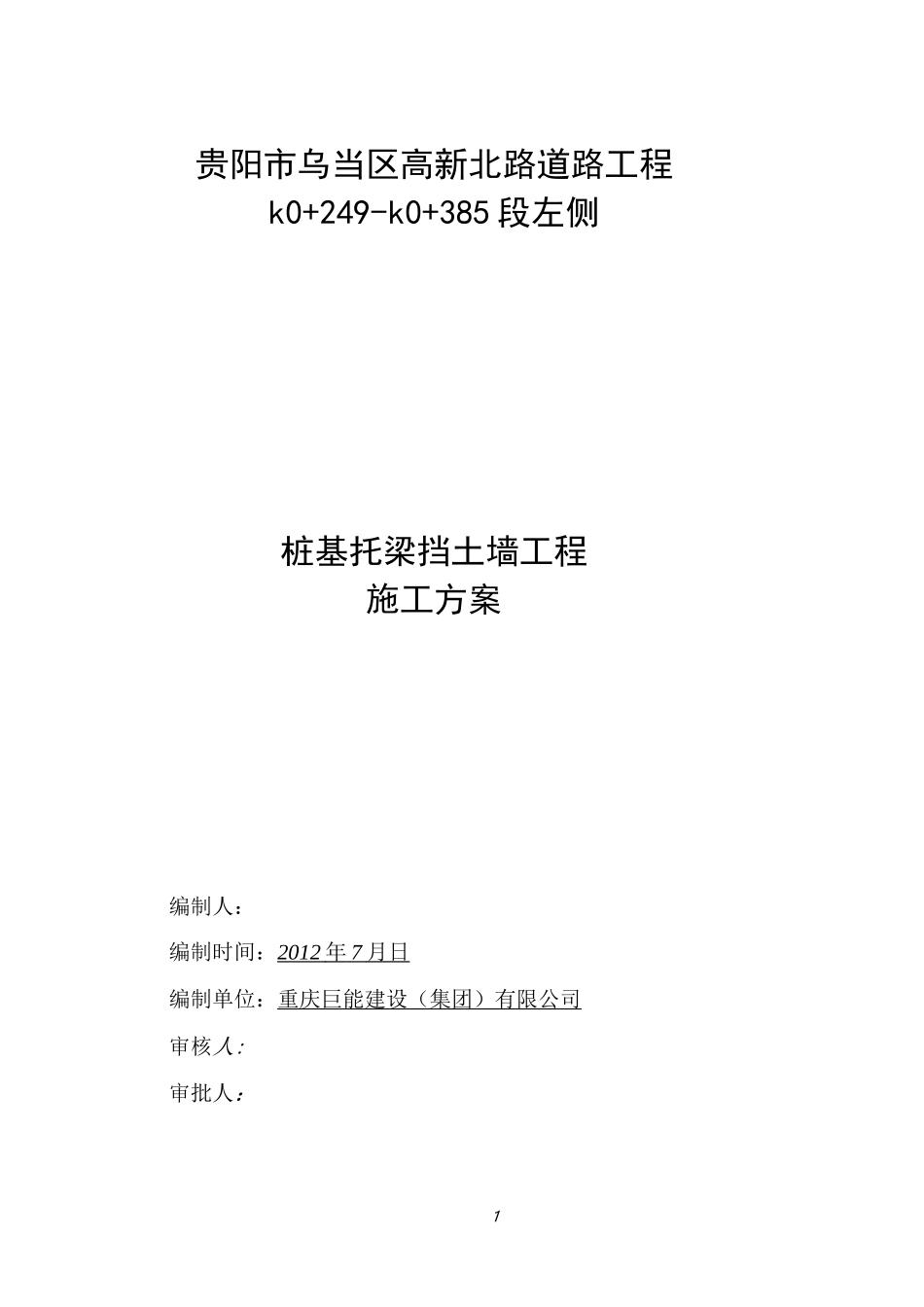

1贵阳市乌当区高新北路道路工程k0+249-k0+385 段左侧桩基托梁挡土墙工程施工方案编制人：编制时间：2012 年 7 月日 编制单位：重庆巨能建设（集团）有限公司审核人:审批人：北京经济技术开发区 12 平方公里项目市政工程2北京经济技术开发区 12 平方公里项目市政工程
4北京经济技术开发区 12 平方公里项目市政工程4挡土墙基础埋置深度一般不小于 0
5m,挡土墙高小于 3
0m 时，挡土墙基底夯填厚 o
im 碎石垫层，并浇长方形断面的 C15 砼基础:墙高等大于 3
0m 时,挡土墙基底夯填厚 0
1m 碎垫层后，浇筑锲形块断面的 C15 砼基础，并在基础前趾部分设钢筋网片加强处理
挡土墙在地面以上 0
3m 每隔 2〜3m 设置泄水孔，孔径 5〜6cm
墙背设土工布反滤层(400g/mJ,以防泄水孔堵塞及路基填土外漏、流失
1、块石材料要求中部厚度不小于 20〜30cm,宽度约为厚度的 1
5 倍，长度约为厚度的 1
5〜3 倍，其标号不小于 3OMPa，用作镶面的块石，形状大致方正，选择或加以修整使表面平整
2、M10 砂浆一律采用拌和机拌和，所用的水泥黄砂符合规范要求，其配合比由试验确定并报批同意后使用
3、石块要求错缝砌筑、塞缝饱满，砌缝宽度不超过 3cm
同时在墙身砌筑时，在靠外露面预留约 2cm 深度备作勾凸缝用，采用 M1O 水泥砂浆勾缝
4、挡土墙因分段砌筑，一般每隔 10〜15 肌设置沉降缝一道，缝宽度 2cm 采用二层油毛毡三层热沥青胶合，两缝间墙身胸坡必须相同
如砌筑工作中断后再进行砌筑时，将原砌筑面予以清扫和润湿
5、墙后填料及时填筑，将砌档土墙在砌体砂浆达到 80％以上时，采用透水性的材料回填夯实，注意泄水孔处的反滤层施工，一切工艺并符合有关规定
6、挡墙压顶按设计要求立模浇筑 C20 砼压顶，挡墙外裸部分 M10 水泥砂浆勾缝，工
