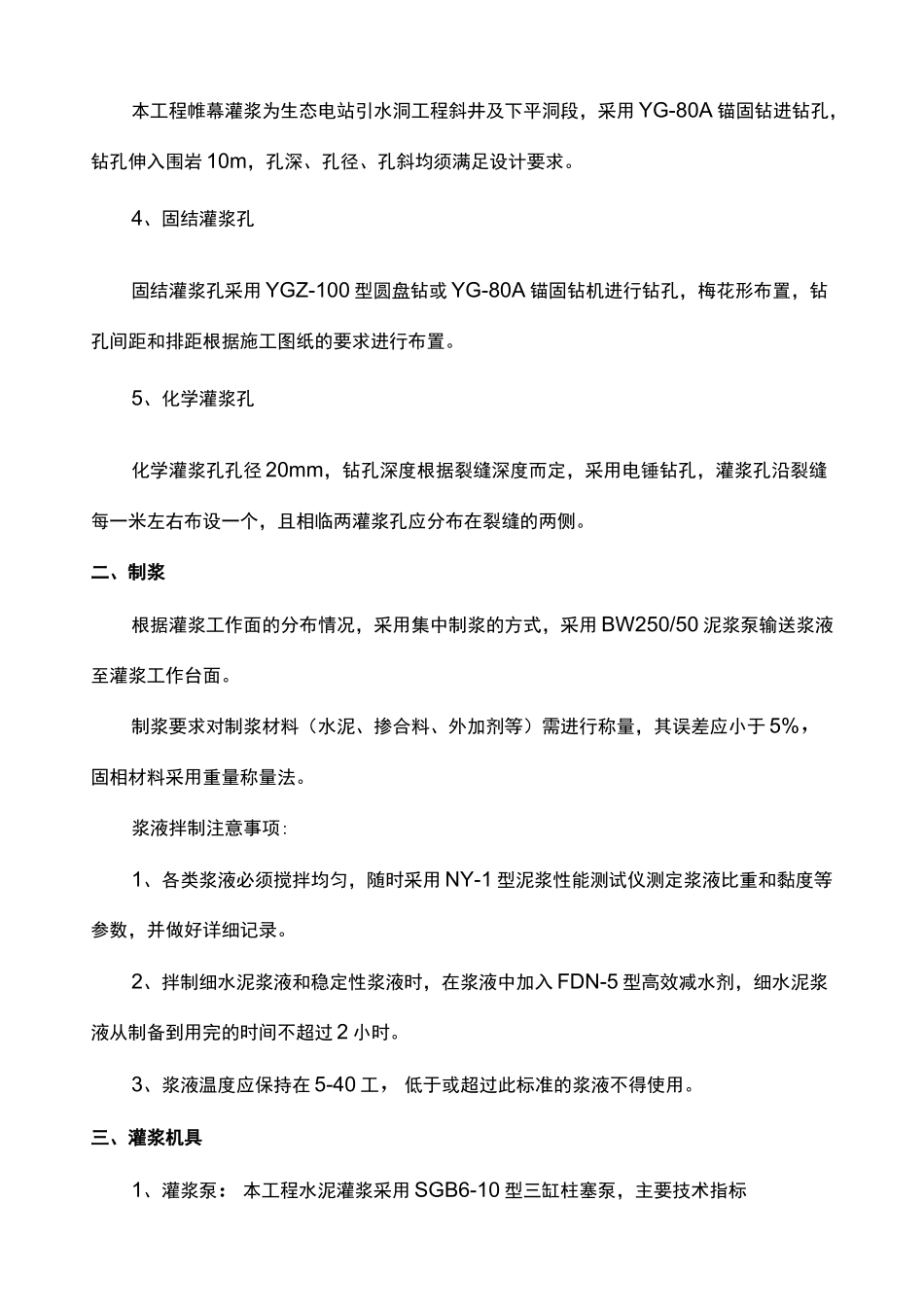

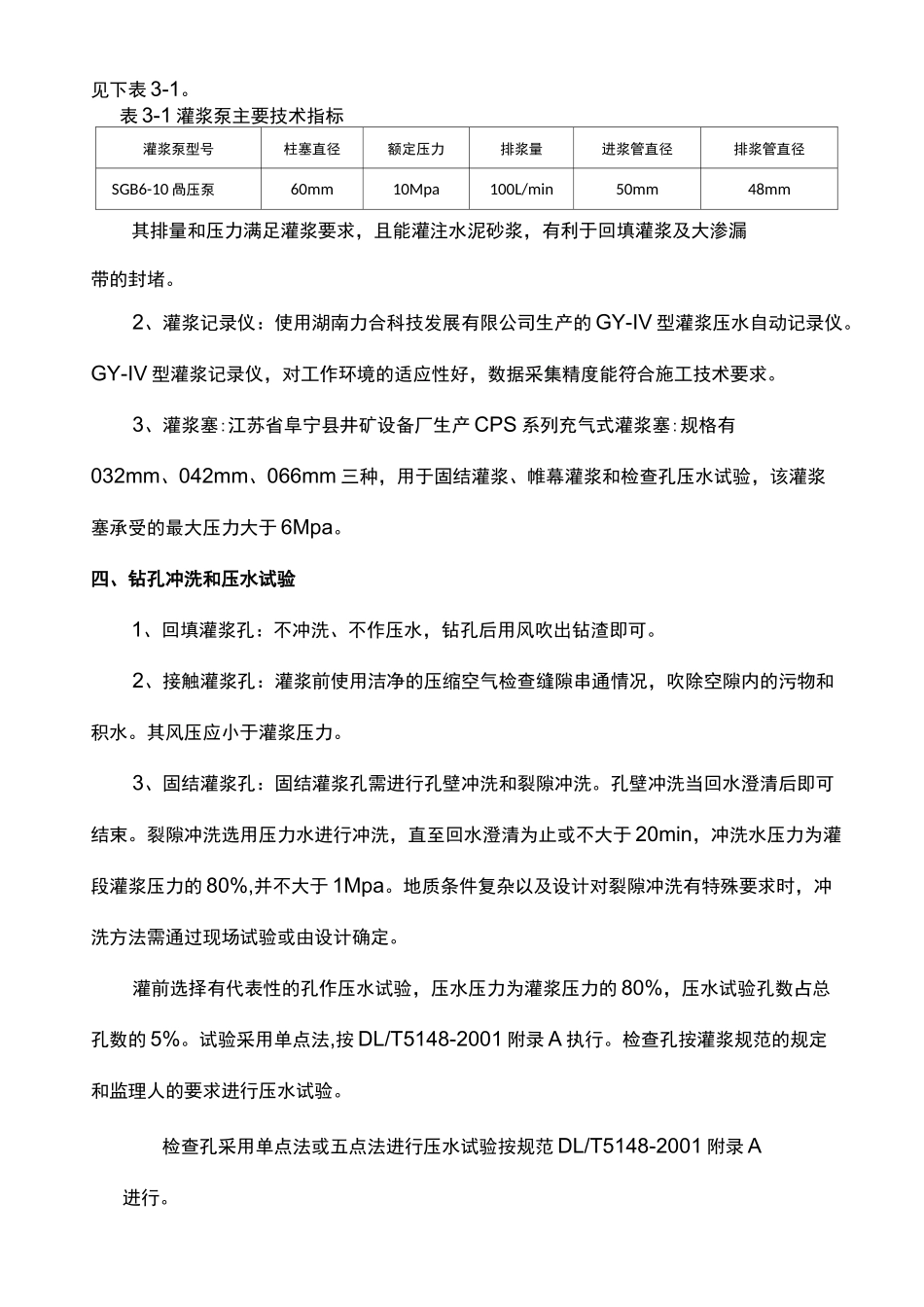

钻孔灌浆施工方案本标段水泥灌浆工程项目有：固结灌浆、回填灌浆、帷幕灌浆以及钢衬接触灌浆。灌浆施工顺序为：先进行回填灌浆，再进行固结灌浆。灌浆应遵循分序施工、逐序加密的原则，回填灌浆和接触灌浆应分成区段进行施工。隧洞固结灌浆划分成灌浆单元，按环间分序，环内加密的原则进行，一般情况下，环间、环内均分为两个次序施工，关键部位固结灌浆及遇有不良地质地段的固结灌浆，环间增为三个次序，环内分为两个次序施工。固结灌浆采用循环法灌注，其施工程序如下：灌浆段的施工工艺流程为：钻孑 L»—f 冲:一 f 简易压水试验一 f 灌浆一 f 循环进行下一段钻灌一-终孔段灌毕后采用压力灌浆封孔。一、钻孔1、回填灌浆孑拱顶回填灌浆的间距 2.5m，排距 3.0m，预埋铸铁灌浆管伸出洞衬砌外缘 100mm。钻孔采用 YGZ-100 型圆盘钻从预埋管口钻进，暂拟定孔深深入岩石 10cm，具体根据现场实际情况，遵照设计图纸或监理工程师的指示进行。2、接触灌浆孔压力钢管在制造钢管时，按施工图纸所示的孔位和结构要求预留灌浆孔。必要时在钢管外壁加焊补强板，补强板要设有内螺纹，出厂时在螺纹上抹油防绣，并加旋孔塞，保护螺纹。在现场灌浆过程中，若需要在已埋设的钢管上加钻灌浆孔，在经过监理人批准后进行。3、帷幕灌浆孔本工程帷幕灌浆为生态电站引水洞工程斜井及下平洞段，采用 YG-80A 锚固钻进钻孔，钻孔伸入围岩 10m，孔深、孔径、孔斜均须满足设计要求。4、固结灌浆孔固结灌浆孔采用 YGZ-100 型圆盘钻或 YG-80A 锚固钻机进行钻孔，梅花形布置，钻孔间距和排距根据施工图纸的要求进行布置。5、化学灌浆孔化学灌浆孔孔径 20mm，钻孔深度根据裂缝深度而定，采用电锤钻孔，灌浆孔沿裂缝每一米左右布设一个，且相临两灌浆孔应分布在裂缝的两侧。二、制浆根据灌浆工作面的分布情况，采用集中制浆的方式，采用 BW250/50 泥浆泵输送浆液至灌浆工作台面。制浆要求对制浆材料（水泥、掺合料、外加剂等）需进行称量，其误差应小于 5%，固相材料采用重量称量法。浆液拌制注意事项:1、各类浆液必须搅拌均匀，随时采用 NY-1 型泥浆性能测试仪测定浆液比重和黏度等参数，并做好详细记录。2、拌制细水泥浆液和稳定性浆液时，在浆液中加入 FDN-5 型高效减水剂，细水泥浆液从制备到用完的时间不超过 2 小时。3、浆液温度应保持在 5-40 工，低于或超过此标准的浆液不得使用。三、灌浆机具1、灌浆泵：本工程水泥灌浆采用 SGB6-10 型...
