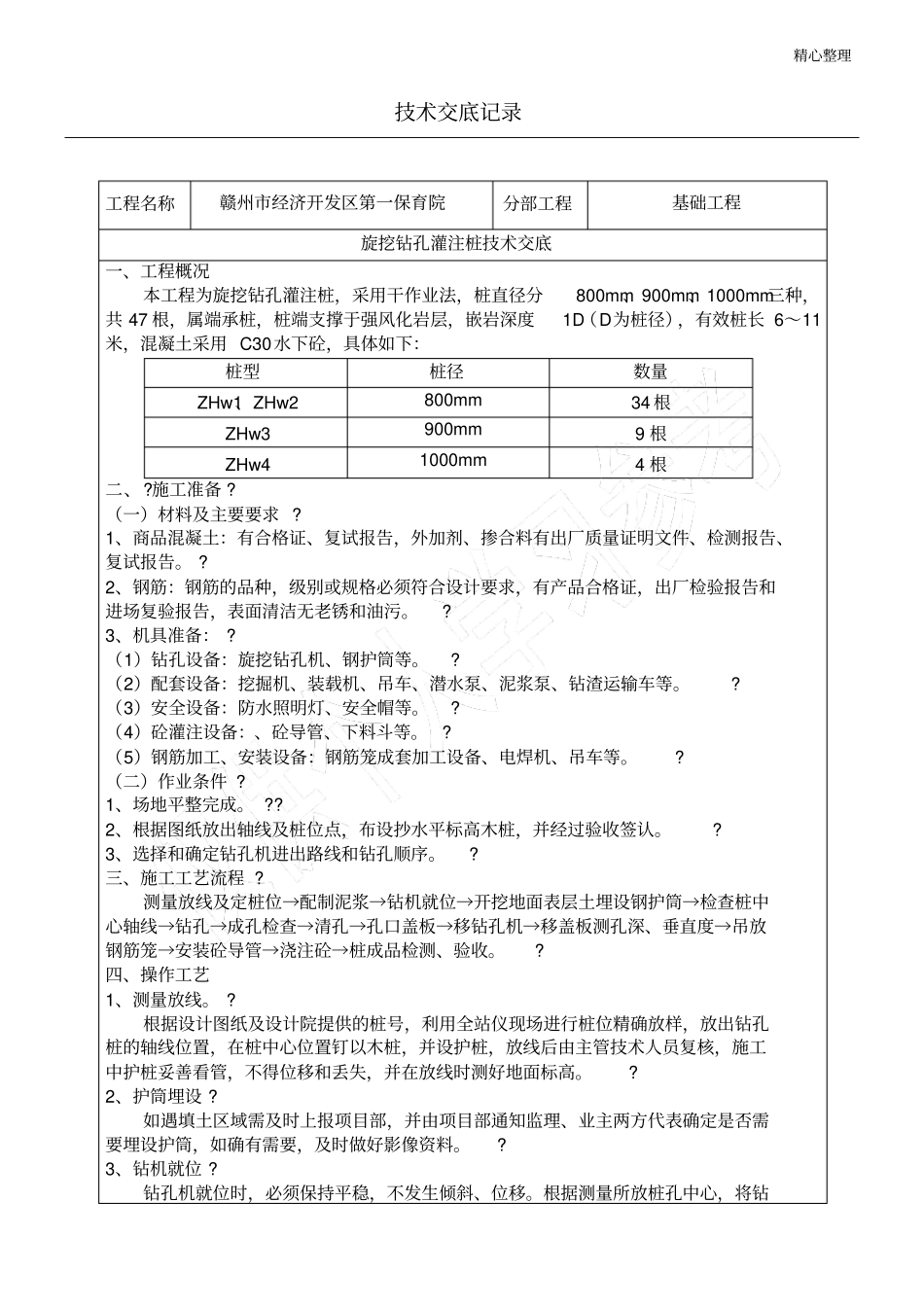

精心整理技术交底记录工程名称赣州市经济开发区第一保育院分部工程基础工程旋挖钻孔灌注桩技术交底一、工程概况本工程为旋挖钻孔灌注桩，采用干作业法，桩直径分800mm、900mm、1000mm三种，共 47 根，属端承桩，桩端支撑于强风化岩层，嵌岩深度1D（D为桩径），有效桩长 6～11米，混凝土采用 C30水下砼，具体如下：桩型桩径数量ZHw1、ZHw2 800mm 34 根ZHw3 900mm 9 根ZHw4 1000mm 4 根二、
（一）材料及主要要求
1、商品混凝土：有合格证、复试报告，外加剂、掺合料有出厂质量证明文件、检测报告、复试报告
2、钢筋：钢筋的品种，级别或规格必须符合设计要求，有产品合格证，出厂检验报告和进场复验报告，表面清洁无老锈和油污
3、机具准备：
（1）钻孔设备：旋挖钻孔机、钢护筒等
（2）配套设备：挖掘机、装载机、吊车、潜水泵、泥浆泵、钻渣运输车等
（3）安全设备：防水照明灯、安全帽等
（4）砼灌注设备：、砼导管、下料斗等
（5）钢筋加工、安装设备：钢筋笼成套加工设备、电焊机、吊车等
（二）作业条件
1、场地平整完成
2、根据图纸放出轴线及桩位点，布设抄水平标高木桩，并经过验收签认
3、选择和确定钻孔机进出路线和钻孔顺序
三、施工工艺流程
测量放线及定桩位→配制泥浆→钻机就位→开挖地面表层土埋设钢护筒→检查桩中心轴线→钻孔→成孔检查→清孔→孔口盖板→移钻孔机→移盖板测孔深、垂直度→吊放钢筋笼→安装砼导管→浇注砼→桩成品检测、验收
四、操作工艺1、测量放线
根据设计图纸及设计院提供的桩号，利用全站仪现场进行桩位精确放样，放出钻孔桩的轴线位置，在桩中心位置钉以木桩，并设护桩，放线后由主管技术人员复核，施工中护桩妥善看管，不得位移和丢失，并在放线时测好地面标高
