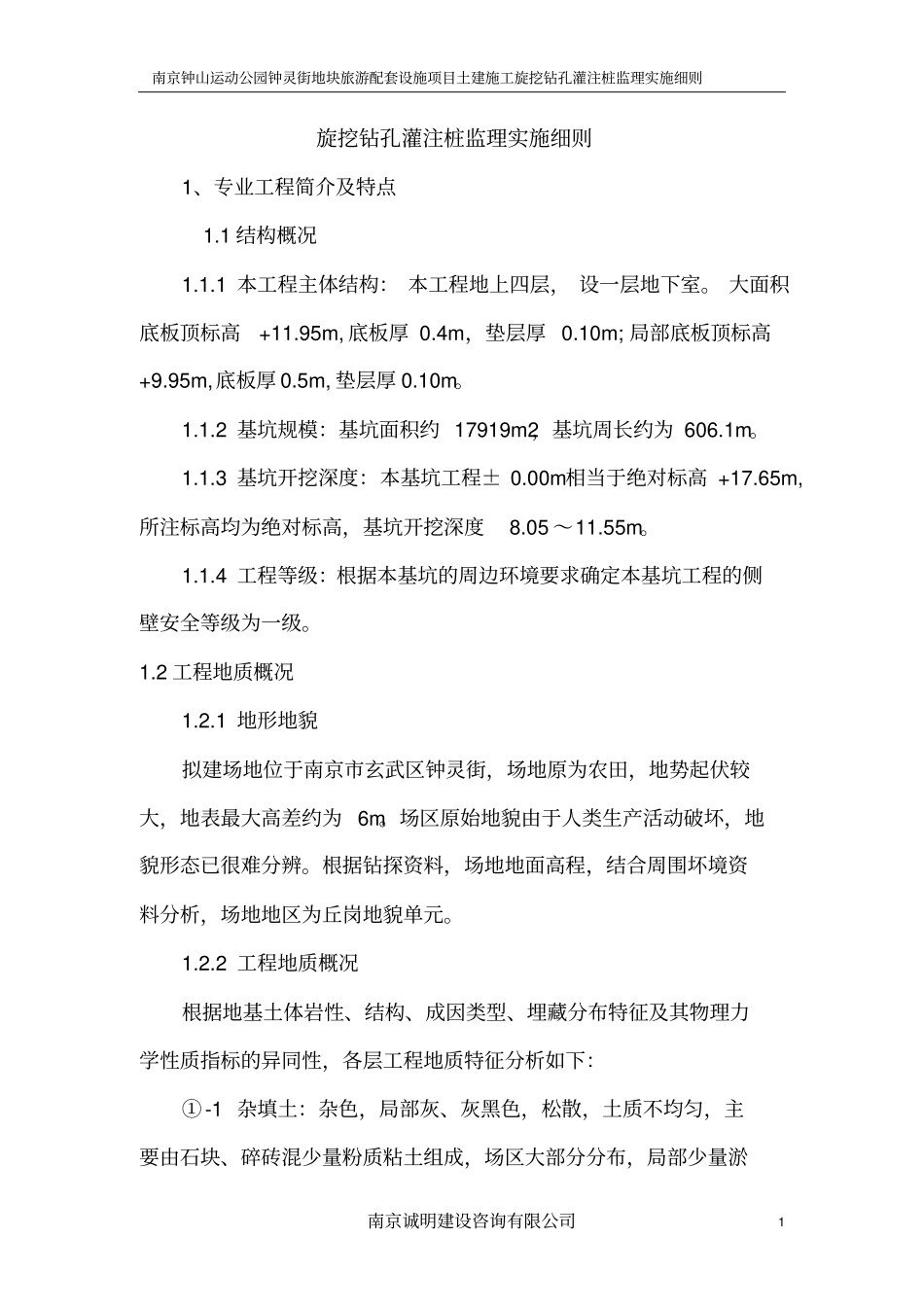

南京钟山运动公园钟灵街地块旅游配套设施项目土建施工旋挖钻孔灌注桩监理实施细则南京诚明建设咨询有限公司1 旋挖钻孔灌注桩监理实施细则1、专业工程简介及特点1.1 结构概况1.1.1 本工程主体结构： 本工程地上四层， 设一层地下室。 大面积底板顶标高+11.95m, 底板厚 0.4m，垫层厚 0.10m; 局部底板顶标高+9.95m,底板厚 0.5m, 垫层厚 0.10m。1.1.2 基坑规模：基坑面积约 17919m2，基坑周长约为 606.1m。1.1.3 基坑开挖深度：本基坑工程± 0.00m相当于绝对标高 +17.65m,所注标高均为绝对标高，基坑开挖深度8.05 ～11.55m。1.1.4 工程等级：根据本基坑的周边环境要求确定本基坑工程的侧壁安全等级为一级。1.2 工程地质概况1.2.1 地形地貌拟建场地位于南京市玄武区钟灵街，场地原为农田，地势起伏较大，地表最大高差约为 6m。场区原始地貌由于人类生产活动破坏，地貌形态已很难分辨。根据钻探资料，场地地面高程，结合周围坏境资料分析，场地地区为丘岗地貌单元。1.2.2 工程地质概况根据地基土体岩性、结构、成因类型、埋藏分布特征及其物理力学性质指标的异同性，各层工程地质特征分析如下：①-1 杂填土：杂色，局部灰、灰黑色，松散，土质不均匀，主要由石块、碎砖混少量粉质粘土组成，场区大部分分布，局部少量淤南京钟山运动公园钟灵街地块旅游配套设施项目土建施工旋挖钻孔灌注桩监理实施细则南京诚明建设咨询有限公司2 泥质土填积。层厚0.50 ～6.70m,层底标高 15.16 ～21.38m。①-2 素填土：灰黄色、灰色，干燥～稍湿，土质不均，松散，局部稍密，主要以粉质粘土为主， 局部见少量植物根系等。 层厚 0.30 ～1.40m，层底标高 14.46 ～20.04m。②粉质粘土：灰黄色，可塑～软塑，含少量铁锰质结核，夹少量灰色高领土条带。切面稍有光泽，韧性中等，干强度中等。厚度 0.60 ～3.20m, 层底标高 13.86 ～18.05m。③-1 粉质粘土：黄褐色，可塑～硬塑，局部坚硬，夹少量铁锰质结核。切面较光滑，干强度中等，韧性中等。该层场区内东侧，南侧分布，层厚 0.80 ～5.10m, 层底标高 13.45 ～18.78m。③-2 含砾石粉质粘土：褐黄～灰黄色，可塑，局部硬塑，中密，卵砾石呈亚圆形，局部少量呈棱角状，石英质，粒径一般在2～5cm不等，个别大于10cm。砾石分布不均匀，含量为15%～30%。该层场区普遍分布，厚度0.80 ～4.90m,层底标高 11.82 ～16.22m。④残积土： 棕红色，中密为主，硬可塑，夹大量风化岩碎屑易...
