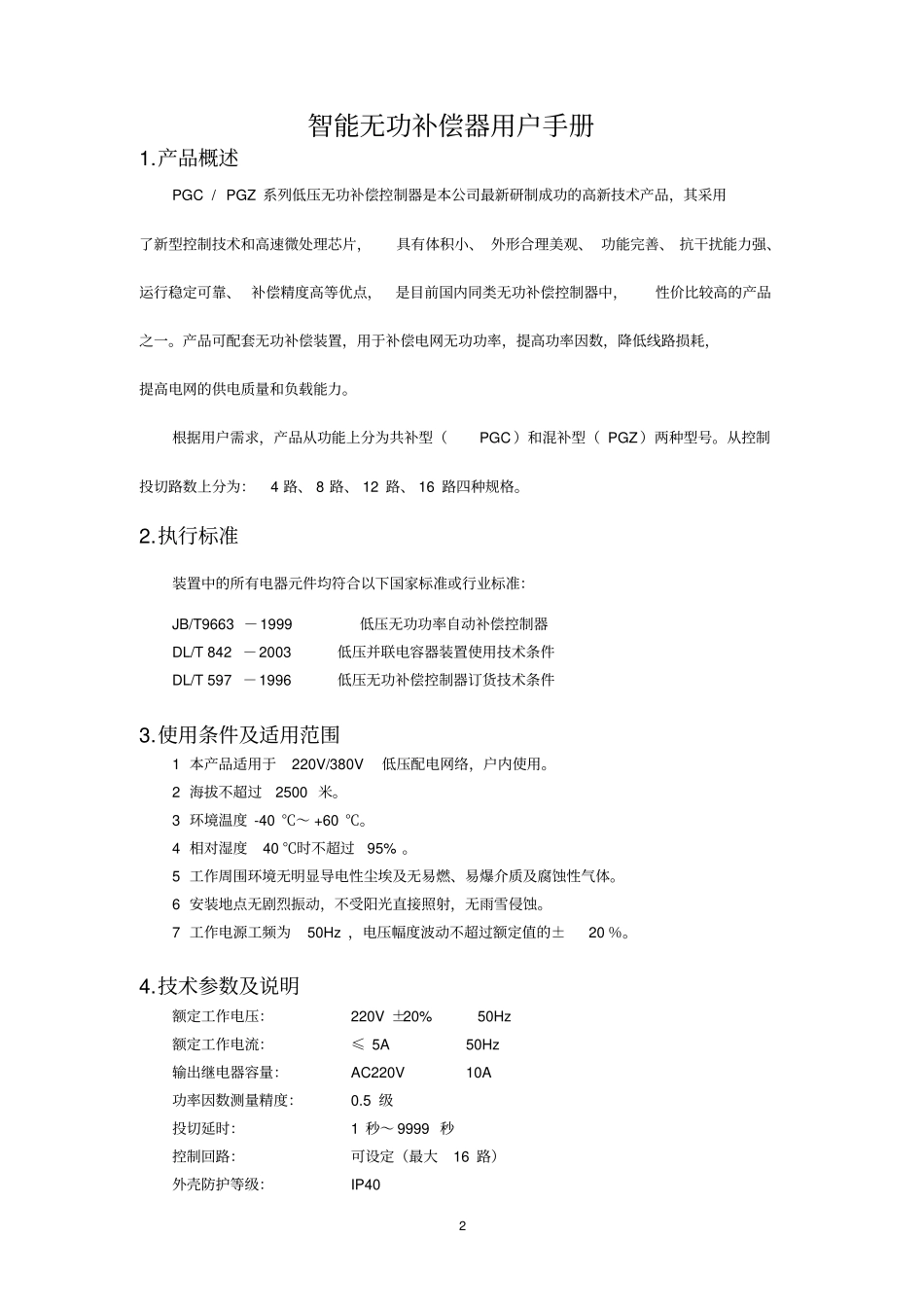

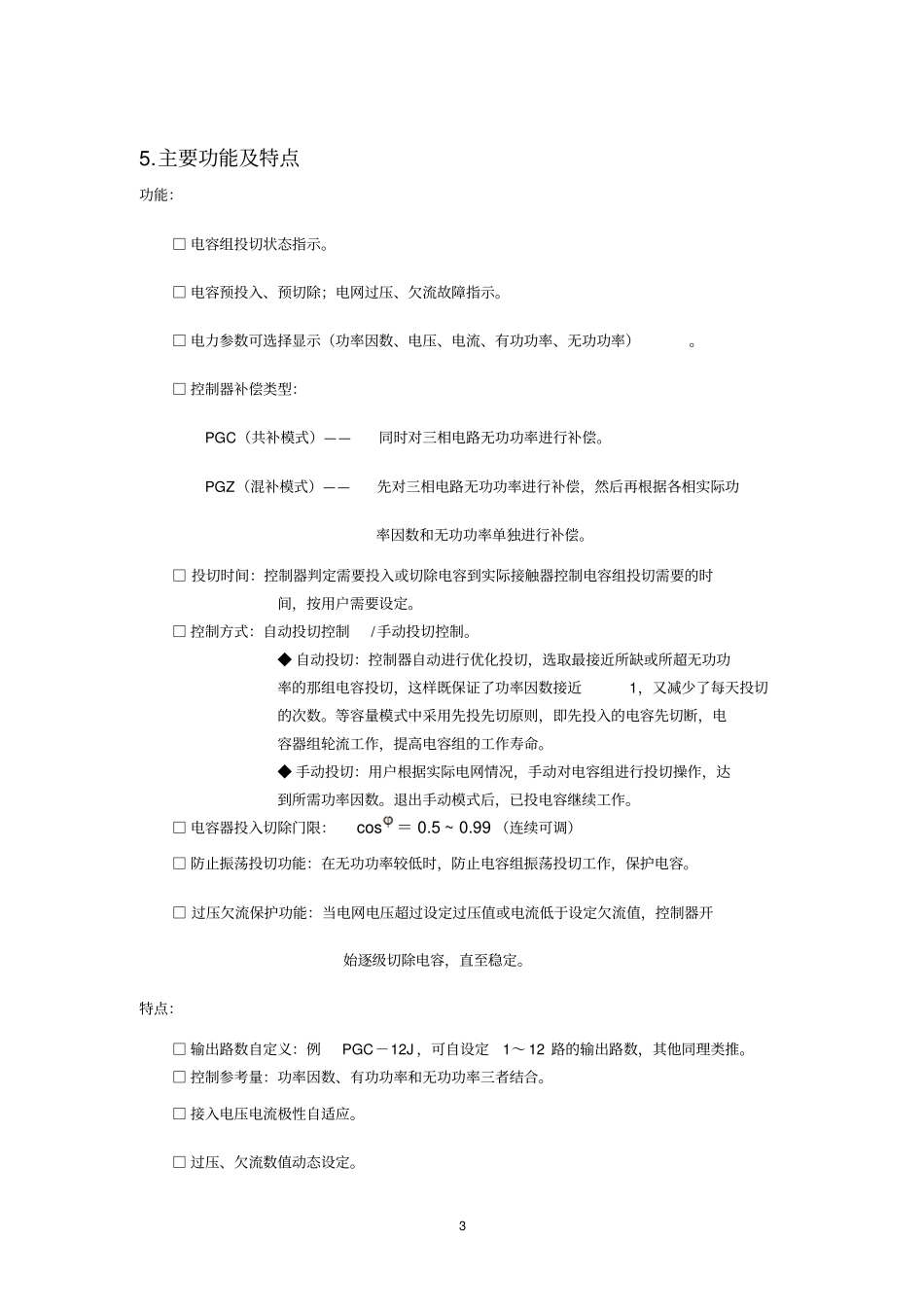

1 智能无功补偿器用户手册青岛盘古电气有限公司2009 年 10 月 20 日2 智能无功补偿器用户手册1.产品概述PGC / PGZ 系列低压无功补偿控制器是本公司最新研制成功的高新技术产品，其采用了新型控制技术和高速微处理芯片，具有体积小、 外形合理美观、 功能完善、 抗干扰能力强、运行稳定可靠、 补偿精度高等优点，是目前国内同类无功补偿控制器中，性价比较高的产品之一。产品可配套无功补偿装置，用于补偿电网无功功率，提高功率因数，降低线路损耗，提高电网的供电质量和负载能力。根据用户需求，产品从功能上分为共补型（PGC ）和混补型（ PGZ）两种型号。从控制投切路数上分为：4 路、 8 路、 12 路、 16 路四种规格。2.执行标准装置中的所有电器元件均符合以下国家标准或行业标准：JB/T9663 －1999 低压无功功率自动补偿控制器DL/T 842 －2003 低压并联电容器装置使用技术条件DL/T 597 －1996 低压无功补偿控制器订货技术条件3.使用条件及适用范围1 本产品适用于220V/380V低压配电网络，户内使用。2 海拔不超过2500 米。3 环境温度 -40 ℃～ +60 ℃。4 相对湿度40 ℃时不超过95% 。5 工作周围环境无明显导电性尘埃及无易燃、易爆介质及腐蚀性气体。6 安装地点无剧烈振动，不受阳光直接照射，无雨雪侵蚀。7 工作电源工频为50Hz ，电压幅度波动不超过额定值的±20 ％。4.技术参数及说明额定工作电压：220V ±20% 50Hz 额定工作电流：≤ 5A 50Hz 输出继电器容量：AC220V10A 功率因数测量精度：0.5 级投切延时：1 秒～ 9999 秒控制回路：可设定（最大16 路）外壳防护等级：IP40 3 5.主要功能及特点功能：□ 电容组投切状态指示。□ 电容预投入、预切除；电网过压、欠流故障指示。□ 电力参数可选择显示（功率因数、电压、电流、有功功率、无功功率）。□ 控制器补偿类型：PGC（共补模式）——同时对三相电路无功功率进行补偿。PGZ（混补模式）——先对三相电路无功功率进行补偿，然后再根据各相实际功率因数和无功功率单独进行补偿。□ 投切时间：控制器判定需要投入或切除电容到实际接触器控制电容组投切需要的时间，按用户需要设定。□ 控制方式：自动投切控制/手动投切控制。◆ 自动投切：控制器自动进行优化投切，选取最接近所缺或所超无功功率的那组电容投切，这样既保证了功率因数接近1，又减少了每天投切的次数。等容量模式中采用先投先切原则，即先投入的电容先切断，...
