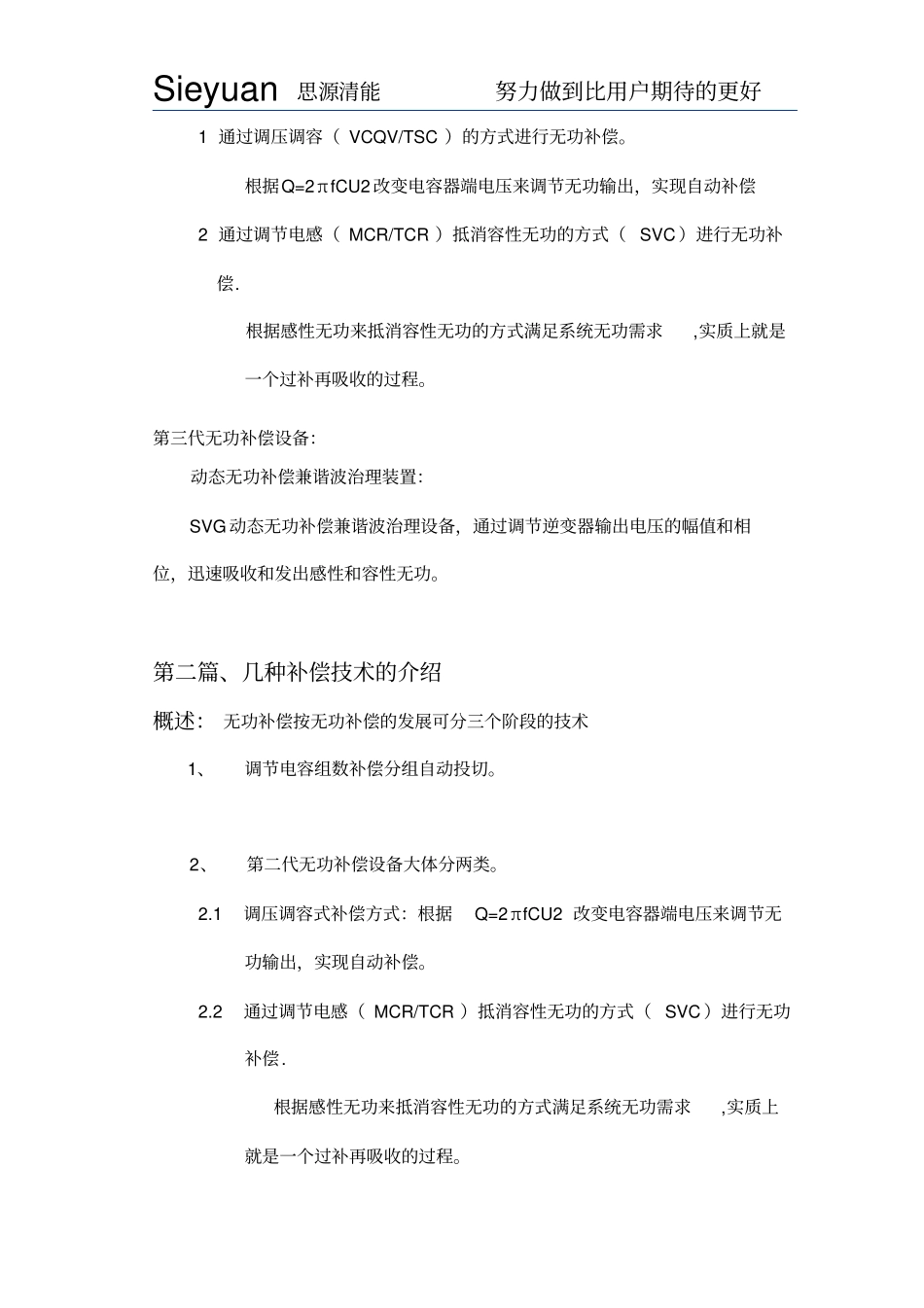

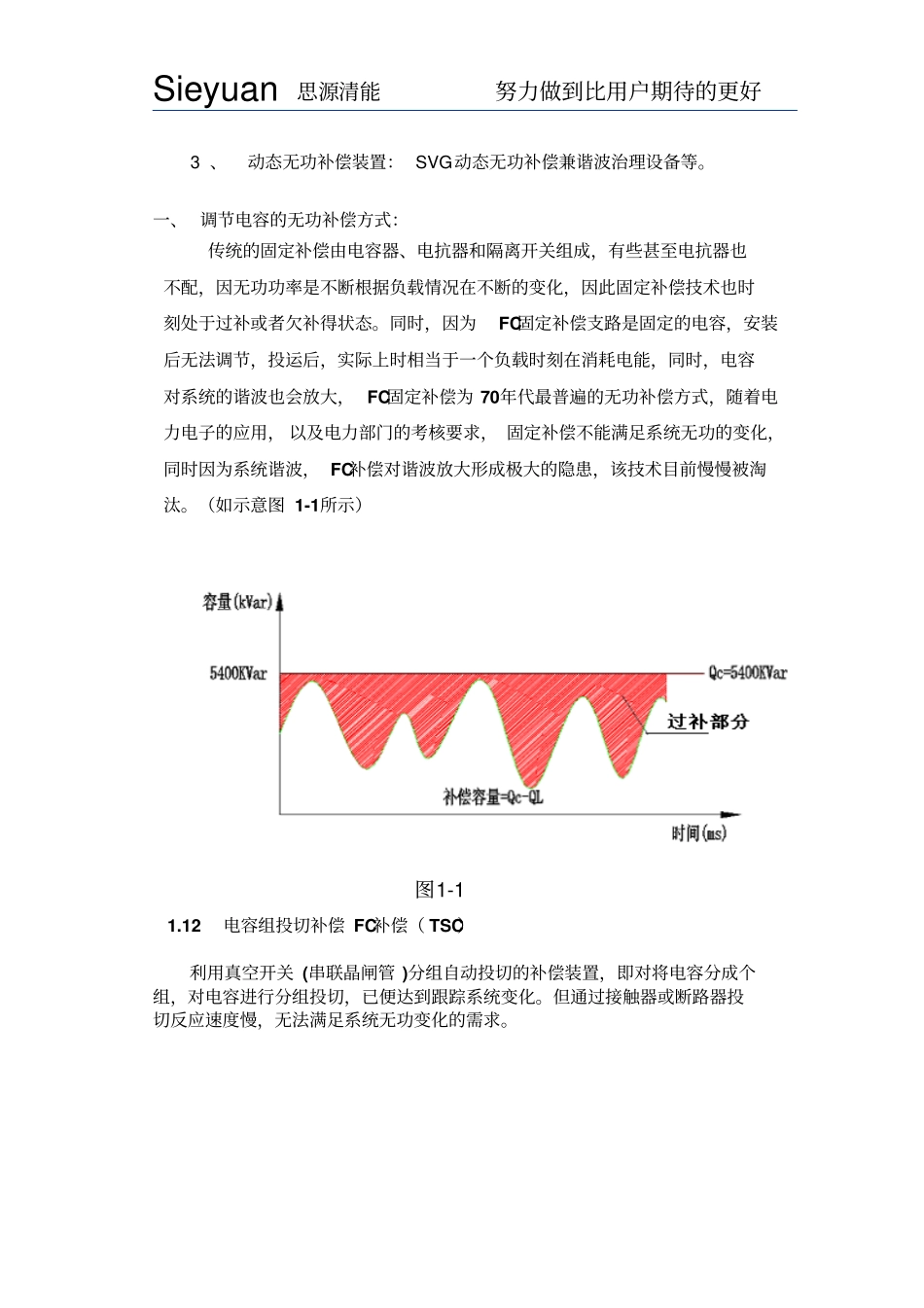

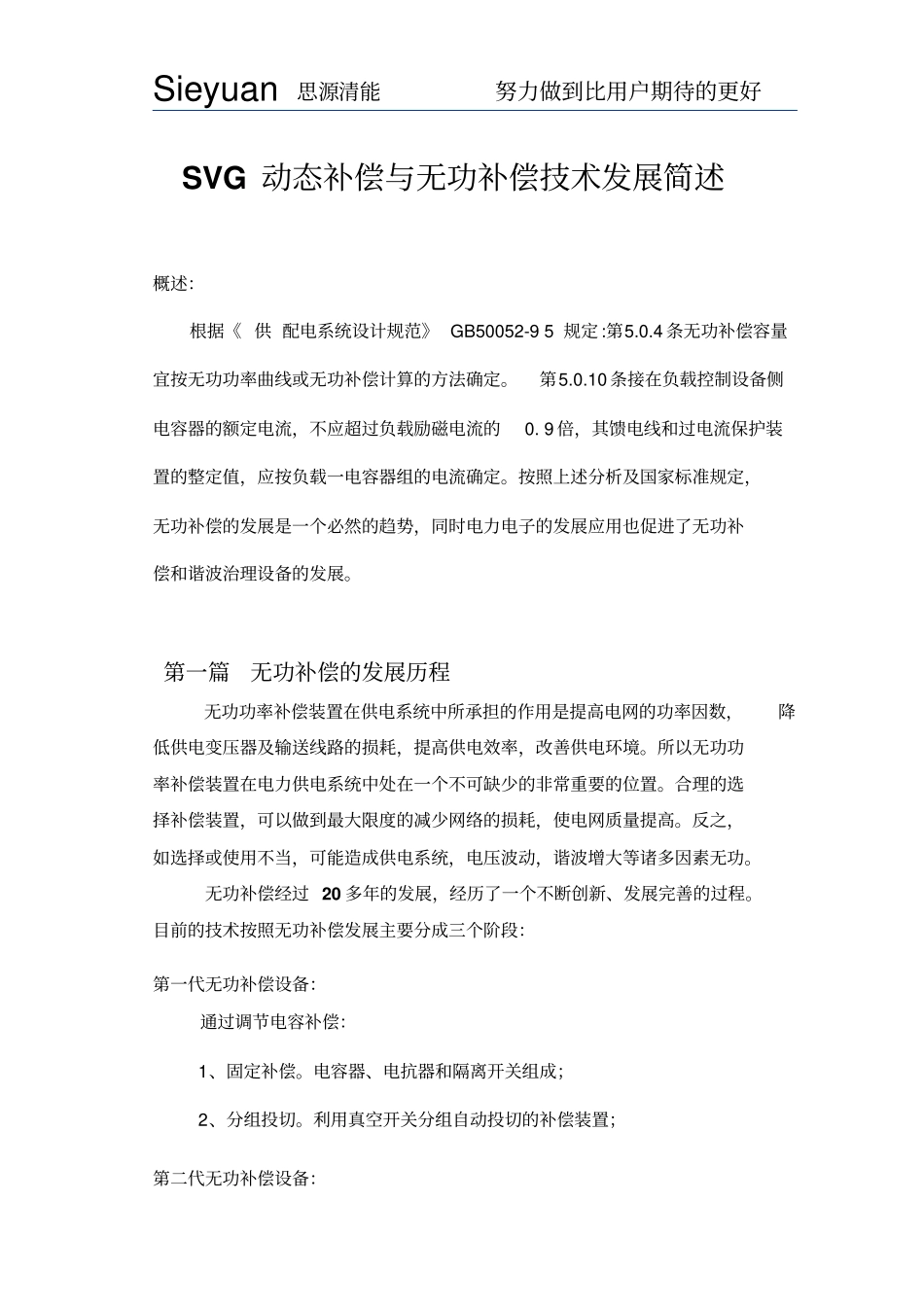

Sieyuan思源清能努力做到比用户期待的更好SVG 动态补偿与无功补偿技术发展简述概述：根据《 供 配电系统设计规范》 GB50052-9 5 规定 :第5.0.4 条无功补偿容量宜按无功功率曲线或无功补偿计算的方法确定。第5.0.10 条接在负载控制设备侧电容器的额定电流，不应超过负载励磁电流的0. 9 倍，其馈电线和过电流保护装置的整定值，应按负载一电容器组的电流确定。按照上述分析及国家标准规定，无功补偿的发展是一个必然的趋势，同时电力电子的发展应用也促进了无功补偿和谐波治理设备的发展。第一篇无功补偿的发展历程无功功率补偿装置在供电系统中所承担的作用是提高电网的功率因数，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。合理的选择补偿装置，可以做到最大限度的减少网络的损耗，使电网质量提高。反之，如选择或使用不当，可能造成供电系统，电压波动，谐波增大等诸多因素无功。无功补偿经过 20 多年的发展，经历了一个不断创新、发展完善的过程。目前的技术按照无功补偿发展主要分成三个阶段：第一代无功补偿设备：通过调节电容补偿：1、固定补偿。电容器、电抗器和隔离开关组成；2、分组投切。利用真空开关分组自动投切的补偿装置；第二代无功补偿设备：Sieyuan思源清能努力做到比用户期待的更好1 通过调压调容（ VCQV/TSC ）的方式进行无功补偿。根据Q=2πfCU2 改变电容器端电压来调节无功输出，实现自动补偿2 通过调节电感（ MCR/TCR ）抵消容性无功的方式（ SVC ）进行无功补偿. 根据感性无功来抵消容性无功的方式满足系统无功需求,实质上就是一个过补再吸收的过程。第三代无功补偿设备：动态无功补偿兼谐波治理装置：SVG 动态无功补偿兼谐波治理设备，通过调节逆变器输出电压的幅值和相位，迅速吸收和发出感性和容性无功。第二篇、几种补偿技术的介绍概述： 无功补偿按无功补偿的发展可分三个阶段的技术1、调节电容组数补偿分组自动投切。2、第二代无功补偿设备大体分两类。2.1 调压调容式补偿方式：根据Q=2πfCU2 改变电容器端电压来调节无功输出，实现自动补偿。2.2 通过调节电感（ MCR/TCR ）抵消容性无功的方式（ SVC ）进行无功补偿. 根据感性无功来抵消容性无功的方式满足系统无功需求,实质上就是一个过补再吸收的过程。Sieyuan思源清能努力做到比用户期待的更好3 、动态无功补偿装置： SVG动态无功...
