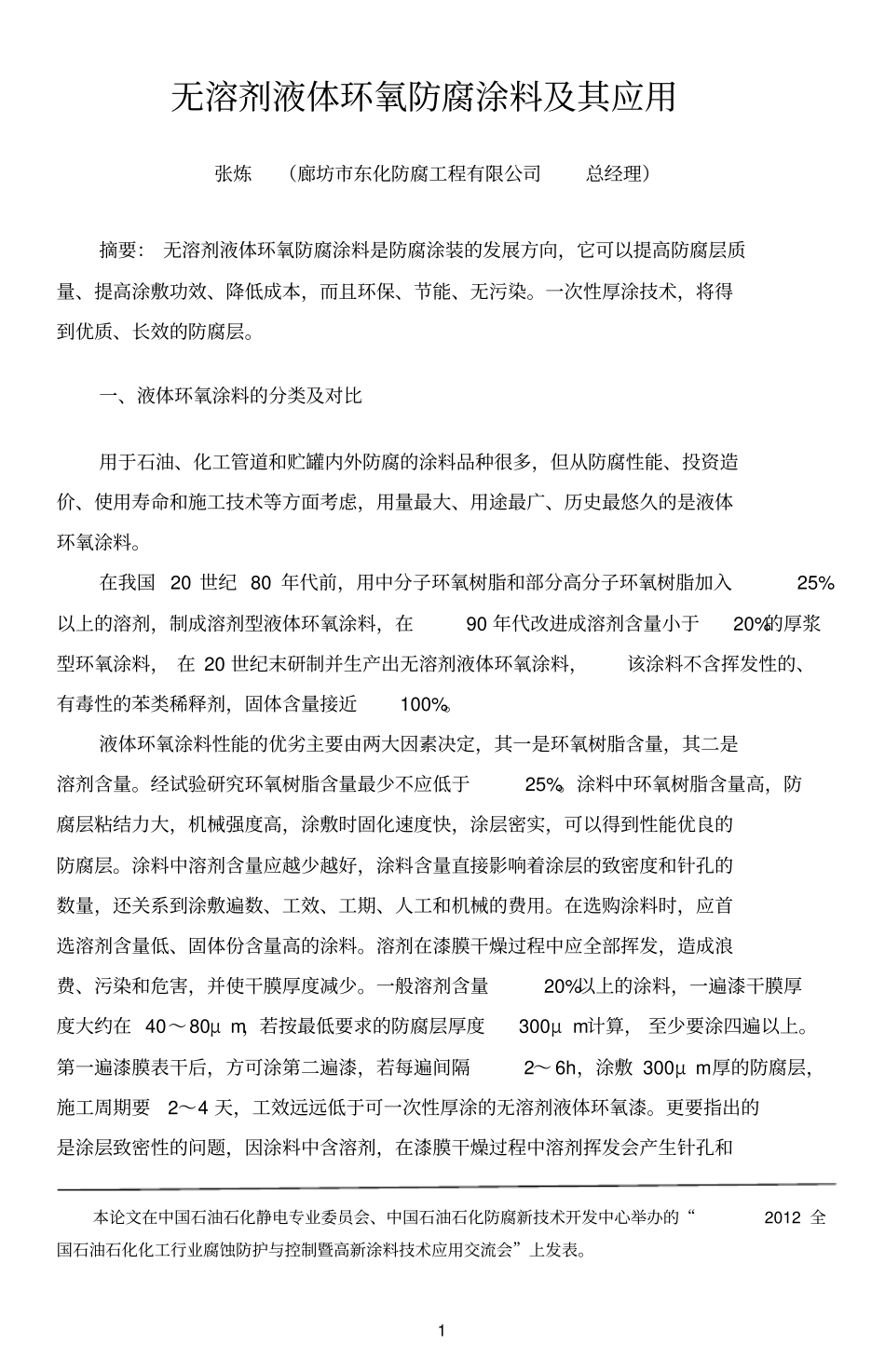

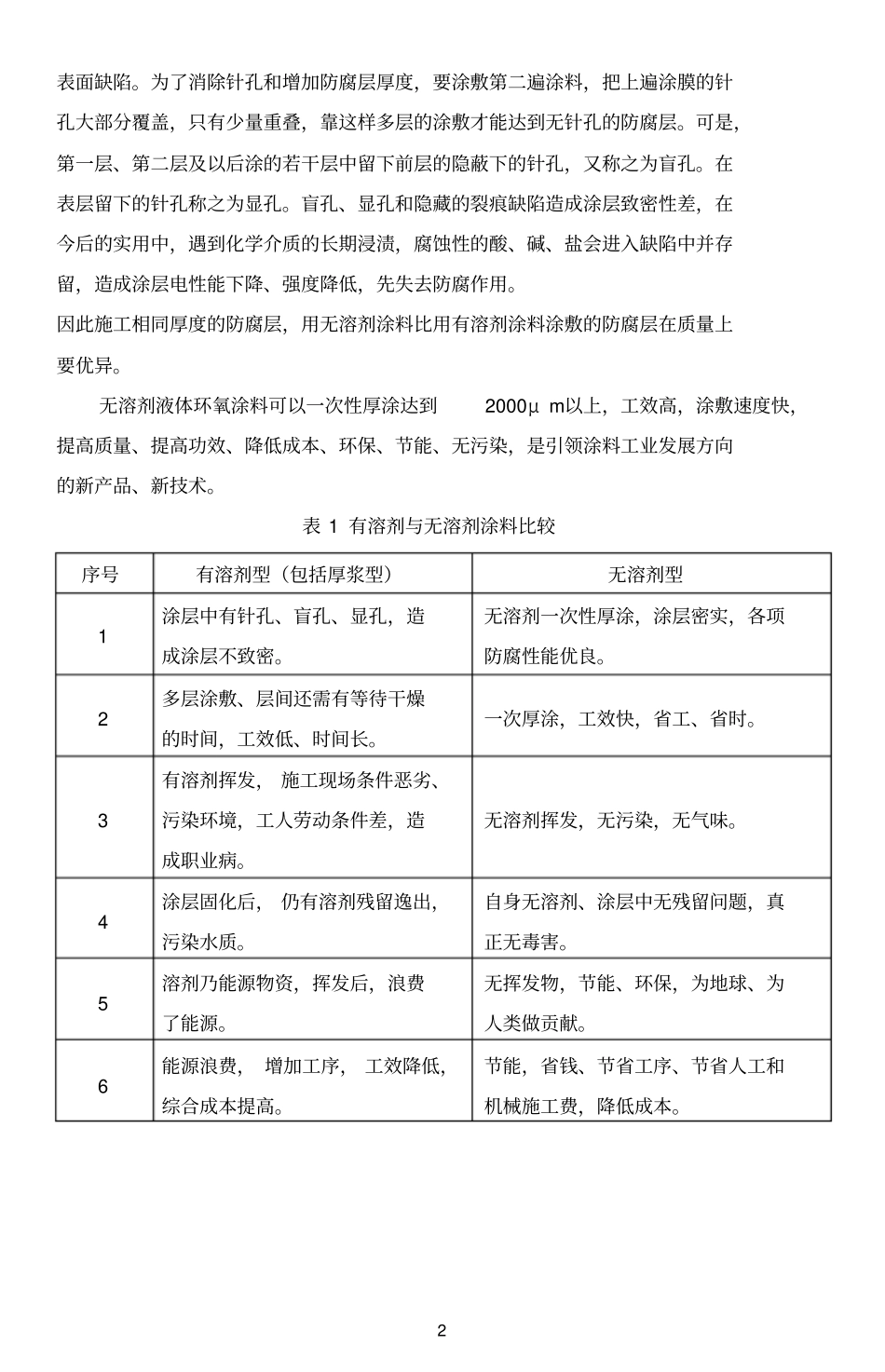

1 无溶剂液体环氧防腐涂料及其应用张炼（廊坊市东化防腐工程有限公司总经理）摘要： 无溶剂液体环氧防腐涂料是防腐涂装的发展方向，它可以提高防腐层质量、提高涂敷功效、降低成本，而且环保、节能、无污染。一次性厚涂技术，将得到优质、长效的防腐层。一、液体环氧涂料的分类及对比用于石油、化工管道和贮罐内外防腐的涂料品种很多，但从防腐性能、投资造价、使用寿命和施工技术等方面考虑，用量最大、用途最广、历史最悠久的是液体环氧涂料。在我国 20 世纪 80 年代前，用中分子环氧树脂和部分高分子环氧树脂加入25%以上的溶剂，制成溶剂型液体环氧涂料，在90 年代改进成溶剂含量小于20%的厚浆型环氧涂料， 在 20 世纪末研制并生产出无溶剂液体环氧涂料，该涂料不含挥发性的、有毒性的苯类稀释剂，固体含量接近100%。液体环氧涂料性能的优劣主要由两大因素决定，其一是环氧树脂含量，其二是溶剂含量。经试验研究环氧树脂含量最少不应低于25%。涂料中环氧树脂含量高，防腐层粘结力大，机械强度高，涂敷时固化速度快，涂层密实，可以得到性能优良的防腐层。涂料中溶剂含量应越少越好，涂料含量直接影响着涂层的致密度和针孔的数量，还关系到涂敷遍数、工效、工期、人工和机械的费用。在选购涂料时，应首选溶剂含量低、固体份含量高的涂料。溶剂在漆膜干燥过程中应全部挥发，造成浪费、污染和危害，并使干膜厚度减少。一般溶剂含量20%以上的涂料，一遍漆干膜厚度大约在 40～80μ m，若按最低要求的防腐层厚度300μ m计算， 至少要涂四遍以上。第一遍漆膜表干后，方可涂第二遍漆，若每遍间隔2～ 6h，涂敷 300μ m厚的防腐层，施工周期要2～4 天，工效远远低于可一次性厚涂的无溶剂液体环氧漆。更要指出的是涂层致密性的问题，因涂料中含溶剂，在漆膜干燥过程中溶剂挥发会产生针孔和本论文在中国石油石化静电专业委员会、中国石油石化防腐新技术开发中心举办的“2012 全国石油石化化工行业腐蚀防护与控制暨高新涂料技术应用交流会”上发表。2 表面缺陷。为了消除针孔和增加防腐层厚度，要涂敷第二遍涂料，把上遍涂膜的针孔大部分覆盖，只有少量重叠，靠这样多层的涂敷才能达到无针孔的防腐层。可是，第一层、第二层及以后涂的若干层中留下前层的隐蔽下的针孔，又称之为盲孔。在表层留下的针孔称之为显孔。盲孔、显孔和隐藏的裂痕缺陷造成涂层致密性差，在今后的实用中，遇到化学介质的长期浸渍，腐蚀性的酸、碱、盐会进入缺陷中...
