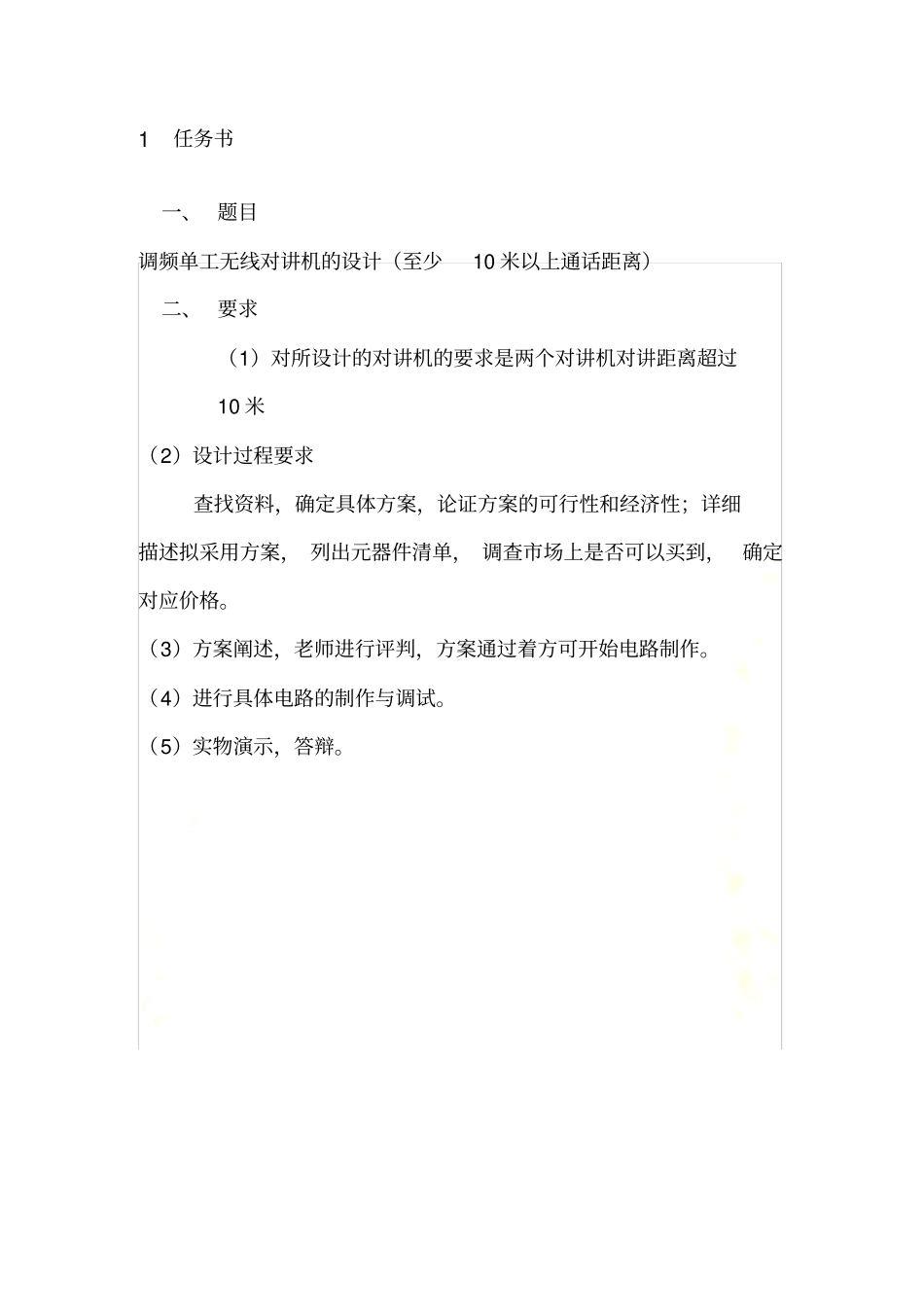

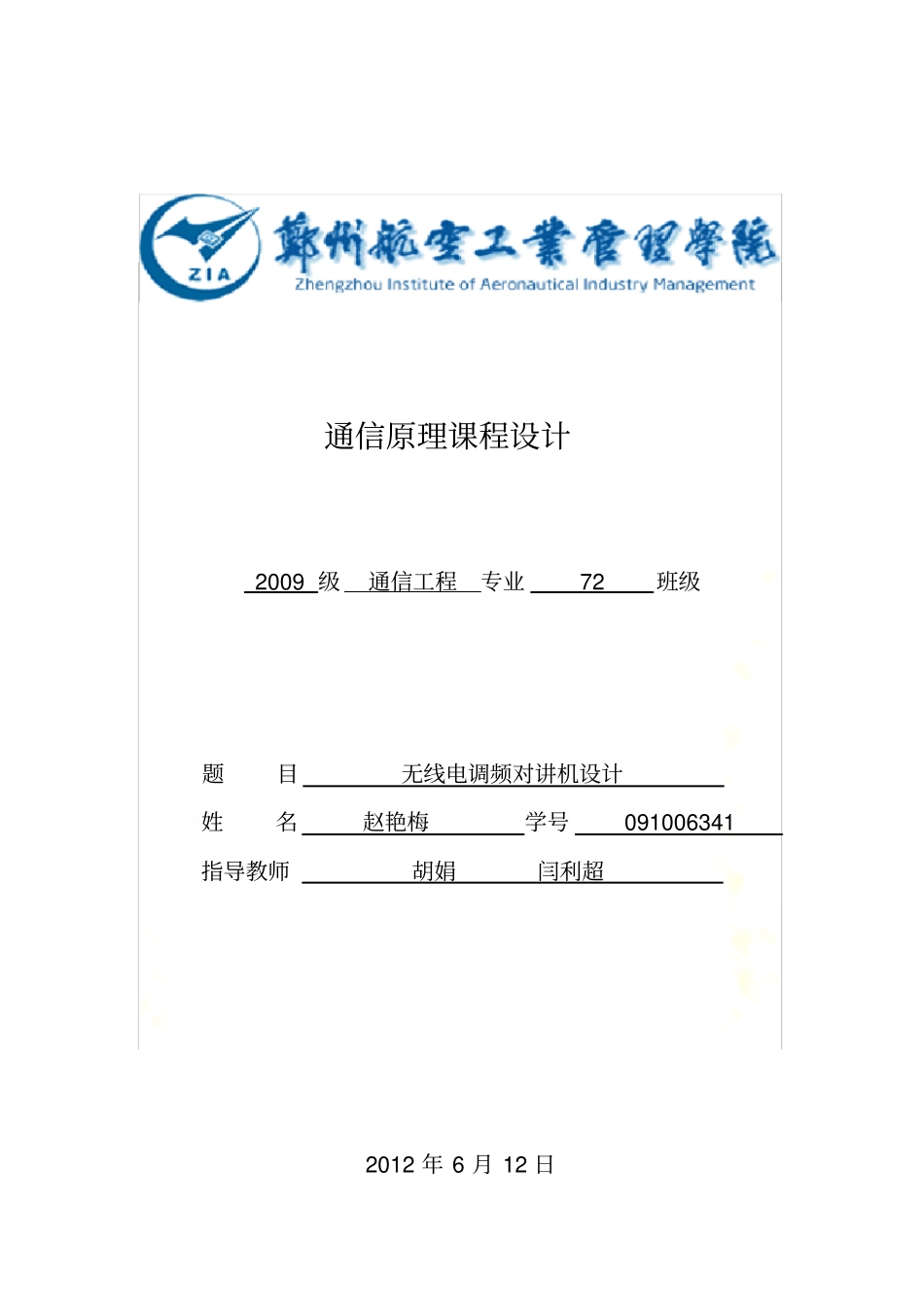

无线调频对讲机 hx1800 的设计通信原理课程设计2009 级通信工程专业72 班级题目无线电调频对讲机设计姓名赵艳梅学号091006341 指导教师胡娟闫利超2012 年 6 月 12 日1任务书一、 题目调频单工无线对讲机的设计（至少10 米以上通话距离）二、 要求（1）对所设计的对讲机的要求是两个对讲机对讲距离超过10 米（2）设计过程要求查找资料，确定具体方案，论证方案的可行性和经济性；详细描述拟采用方案， 列出元器件清单， 调查市场上是否可以买到，确定对应价格。（3）方案阐述，老师进行评判，方案通过着方可开始电路制作。（4）进行具体电路的制作与调试。（5）实物演示，答辩。2设计方案选择（1）方案概述根据任务书要求，通过上网查询以及图书馆资料参考，最终确立制作HX1800对讲机方案。该方案用的核心芯片为D1800,它作为收音机接受专用集成电路，功放部分选用D2822。对讲的发射部分采用两级放大电路，第一级为振荡兼放大电路：第二级为发射部分，采用9018 三极管使发射效率和对讲距离大大提高。它具有造型美观、体积小、外围元件少、灵敏度极高、性能稳定、耗电省、输出功率大等优点。只要按要求装配无误，装好后稍加调试即可收到电台，无需统调，是电子技术改进更新的理想套件。它既能收到电台又能相互对讲，不断激发了学生的好奇心。收音机的参数： 调频波段 88MHZ～108MHZ；工作电源电压范围2.5V~5V；静态电流 13.5mA；信噪比 >80dB；谐波失真 <0.8 ％；输出功率≥ 350mA。发射机工作电流： 18mA，对讲距离 50～100 米。图 5-1 D1800 内部框图及静态参考电压图 5-2 D2822 方框图及静态电压参考值（2）原理阐述及框图1、发射部分：锁相环和压控振荡器（ VCO）产生发射的射频载波信号，经过缓冲放大，激励放大、功放，产生额定的射频功率，经过天线低通滤波器，抑制谐波成分，然后通过天线发射出去。2、接收部分：接收部分为二次变频超外差方式， 从天线输入的信号经过收发转换电路和带通滤波器后进行射频放大，在经过带通滤波器，进入一混频，将来自射频的放大信号与来自锁相环频率合成器电路的第一本振信号在第一混频器处混频并生成第一中频信号。第一中频信号通过晶体滤波器进一步消除邻道的杂波信号。滤波后的第一中频信号进入中频处理芯片，与第二本振信号再次混频生成第二中频信号，第二中频信号通过一个陶瓷滤波器滤除无用杂散信号后，被放大和鉴频，产生音频信号。音频信号通过放大、带通滤波器、...
