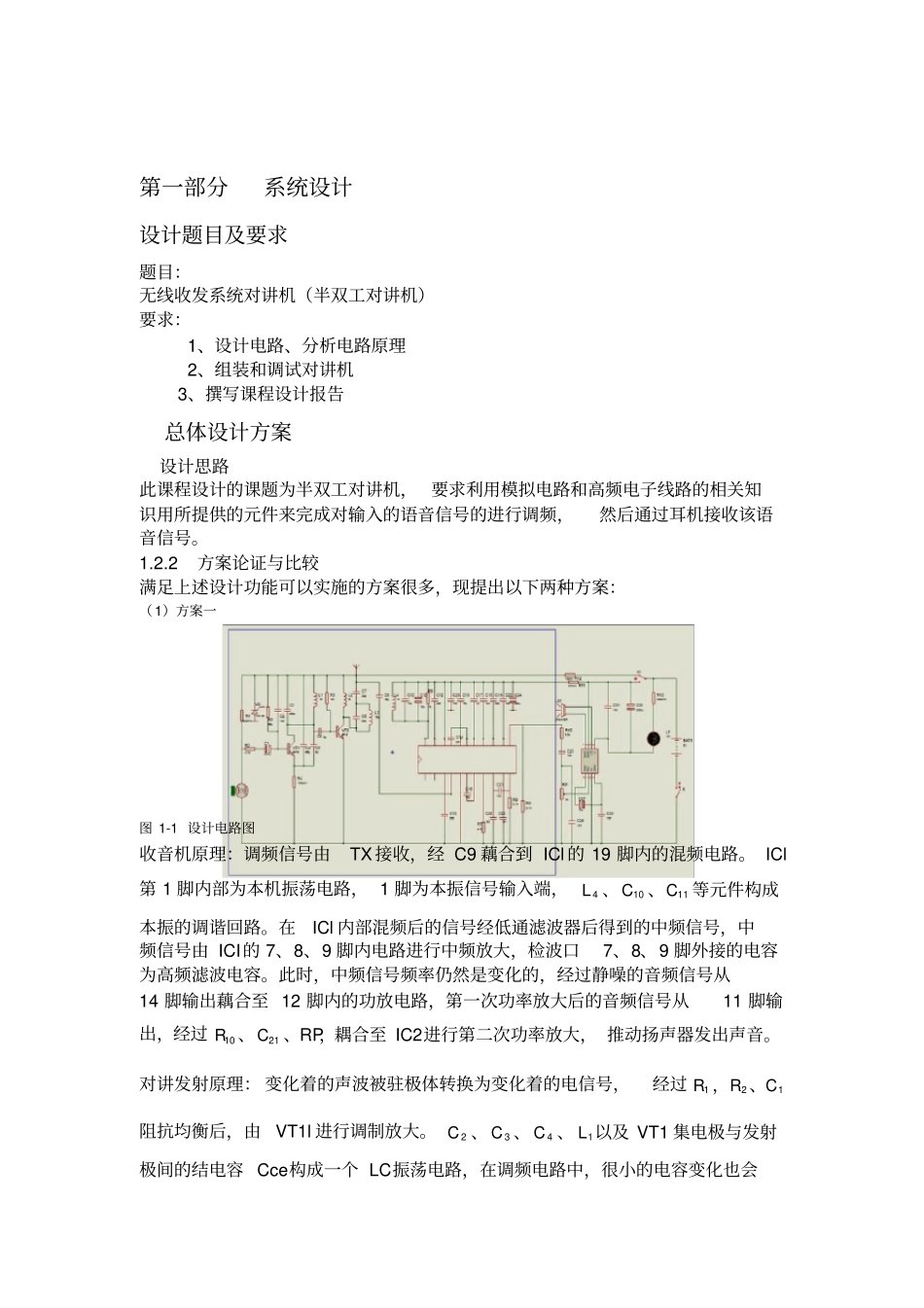

信息工程学院电子工程系《无线通信系统设计》课程设计报告JC986A型对讲机专业2014 级电子信息工程班级国际二班学生姓名指导教师提交日期2016 年 12 月 10 日电话号码报告评分批改老师目录第一部分系统设计错误 !未定义书签。设计题目及要求错误 !未定义书签。总体设计方案错误 !未定义书签。设计思路错误 ! 未定义书签。方案论证与比较错误 !未定义书签。第二部分单元电路设计错误 ! 未定义书签。发射电路错误 !未定义书签。发射电路工作原理错误 !未定义书签。接收电路错误 !未定义书签。接收电路工作原理错误 !未定义书签。调制电路错误 !未定义书签。调制电路工作原理错误 !未定义书签。信号处理错误 !未定义书签。电路工作原理错误 ! 未定义书签。第三部分整机电路错误 !未定义书签。整机电路图错误 ! 未定义书签。元件清单错误 ! 未定义书签。第四部分性能指标的测试错误 ! 未定义书签。电路调试错误 ! 未定义书签。测试仪器与设备错误 !未定义书签。故障分析及处理错误 !未定义书签。第五部分课程设计总结错误 ! 未定义书签。第六部分附录错误 !未定义书签。器件清单错误 ! 未定义书签。作品展示错误 ! 未定义书签。第一部分系统设计设计题目及要求题目：无线收发系统对讲机（半双工对讲机）要求：1、设计电路、分析电路原理2、组装和调试对讲机3、撰写课程设计报告总体设计方案设计思路此课程设计的课题为半双工对讲机， 要求利用模拟电路和高频电子线路的相关知识用所提供的元件来完成对输入的语音信号的进行调频，然后通过耳机接收该语音信号。1.2.2 方案论证与比较满足上述设计功能可以实施的方案很多，现提出以下两种方案：（1）方案一图 1-1 设计电路图收音机原理：调频信号由TX 接收，经 C9 藕合到 ICl 的 19 脚内的混频电路。 ICl第 1 脚内部为本机振荡电路， 1 脚为本振信号输入端，4L 、10C、11C等元件构成本振的调谐回路。在ICl 内部混频后的信号经低通滤波器后得到的中频信号，中频信号由 ICI的 7、8、9 脚内电路进行中频放大，检波口7、8、9 脚外接的电容为高频滤波电容。此时，中频信号频率仍然是变化的，经过静噪的音频信号从14 脚输出藕合至 12 脚内的功放电路，第一次功率放大后的音频信号从11 脚输出，经过10R 、21C、RP，耦合至 IC2进行第二次功率放大， 推动扬声器发出声音。对讲发射原理： 变化着的声波被驻极体转换为变化着的电信号，经过1R...
