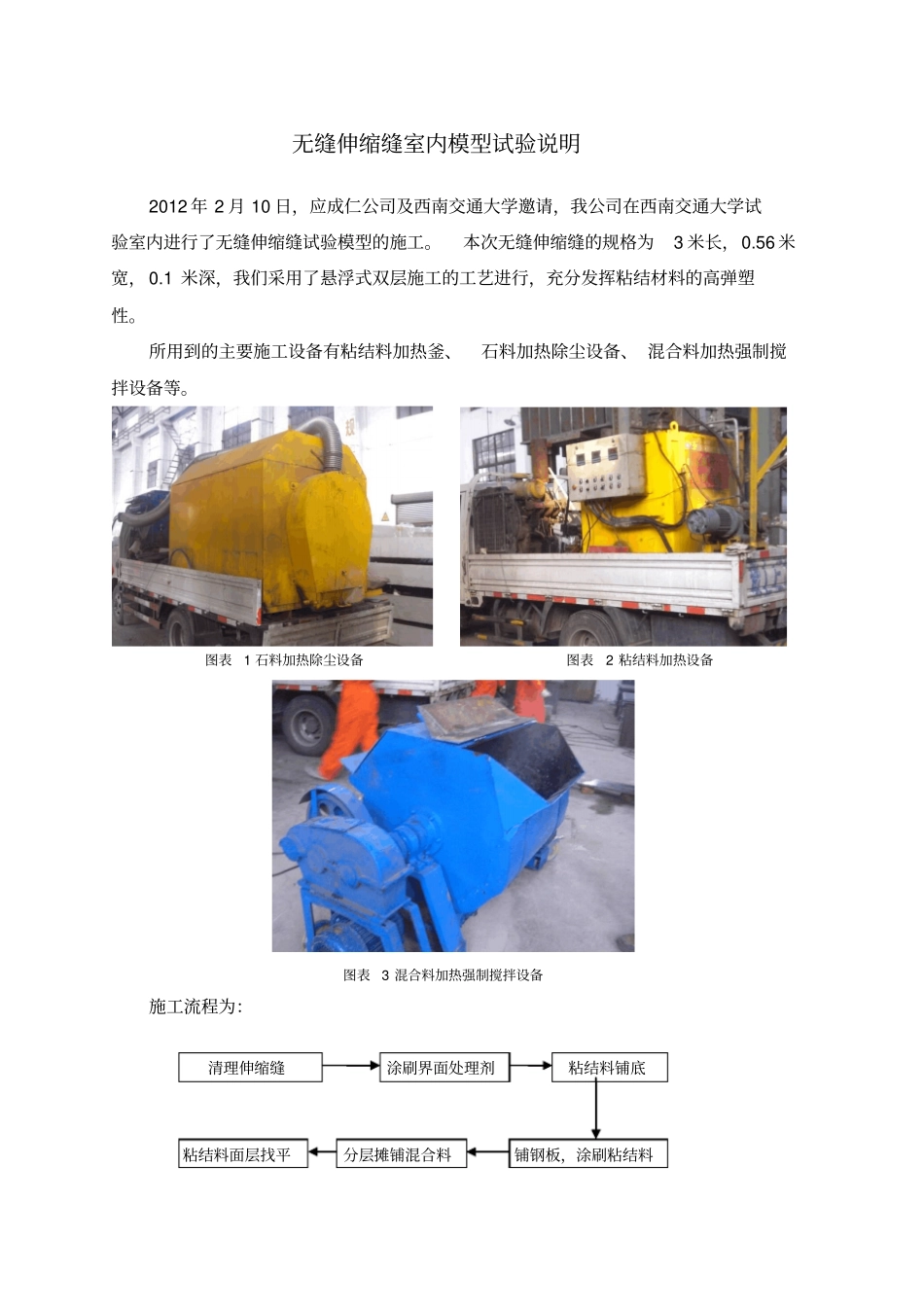

无缝伸缩缝室内模型试验说明2012 年 2 月 10 日，应成仁公司及西南交通大学邀请，我公司在西南交通大学试验室内进行了无缝伸缩缝试验模型的施工。本次无缝伸缩缝的规格为3 米长，0.56 米宽， 0.1 米深，我们采用了悬浮式双层施工的工艺进行，充分发挥粘结材料的高弹塑性。所用到的主要施工设备有粘结料加热釜、石料加热除尘设备、 混合料加热强制搅拌设备等。图表1 石料加热除尘设备图表2 粘结料加热设备图表3 混合料加热强制搅拌设备施工流程为：分层摊铺混合料清理伸缩缝涂刷界面处理剂粘结料铺底铺钢板，涂刷粘结料粘结料面层找平工作准备包括加热粘结料、 用弱碱水清洗集料并加热除尘、在钢板上焊接定位栓等。第一步：清理伸缩缝图表4 清理伸缩缝第二步：涂刷界面剂：图表5 界面处理剂图表6 涂刷界面剂图表7 界面剂固化后用软毛刷将界面处理剂均匀涂刷于槽底及两侧，洒布量约为0.01kg/ ㎡，界面处理剂完全固化后，进行下一步操作。用泡沫条填充梁端的接缝以防止胶结料流入梁间隙。第三步：粘结料铺底、铺钢板：图表8 填充泡沫条图表9 粘结料铺底图表 10 铺钢板图表11 钢板上涂刷粘结料用泡沫条填充梁端的接缝以防止胶结料流入梁间隙，把预先熔化的胶结料均匀地涂抹在槽口底部及两侧，以保证混合料与槽底、侧壁粘结良好，然后安放跨缝钢板，使之居中，然后再在钢板上涂刷熔化的胶结料。第四步：分层摊铺混合料: 将两层用的不同规格石料先用弱碱性水处理，以增加集料和粘结料的粘附性，然后烘干加热到 180℃~200℃，胶结料加热到 170℃～ 190℃，按设计比例进行拌和（需要专用强制式拌和机） ，粘结料与石料的质量比为1:2 ～1:3 。摊铺底层（底层表面应比路面低 40mm左右），紧接着按上述工艺施做上层。图表12 下层混合料摊铺图表 13 下层摊铺后图表14 上层混合料摊铺图表15 摊铺后表面温度第五步：粘结料找平 : 在槽口两侧覆盖防污胶带，保证接缝处与路面接合整齐、美观。用粘结料通过刮板刮平。图表16 上层用粘结料找平图表17 面层找平后效果敏而好学，不耻下问—— 孔子业精于勤，荒于嬉；行成于思，毁于随—— 韩愈兴于《诗》，立于礼，成于乐—— 孔子己所不欲，勿施于人—— 孔子读书破万卷，下笔如有神—— 杜甫读书有三到，谓心到，眼到，口到—— 朱熹立身以立学为先，立学以读书为本—— 欧阳修读万卷书，行万里路—— 刘彝黑发不知勤学早，白首方悔读书迟—— 颜真卿书卷多情似故...
