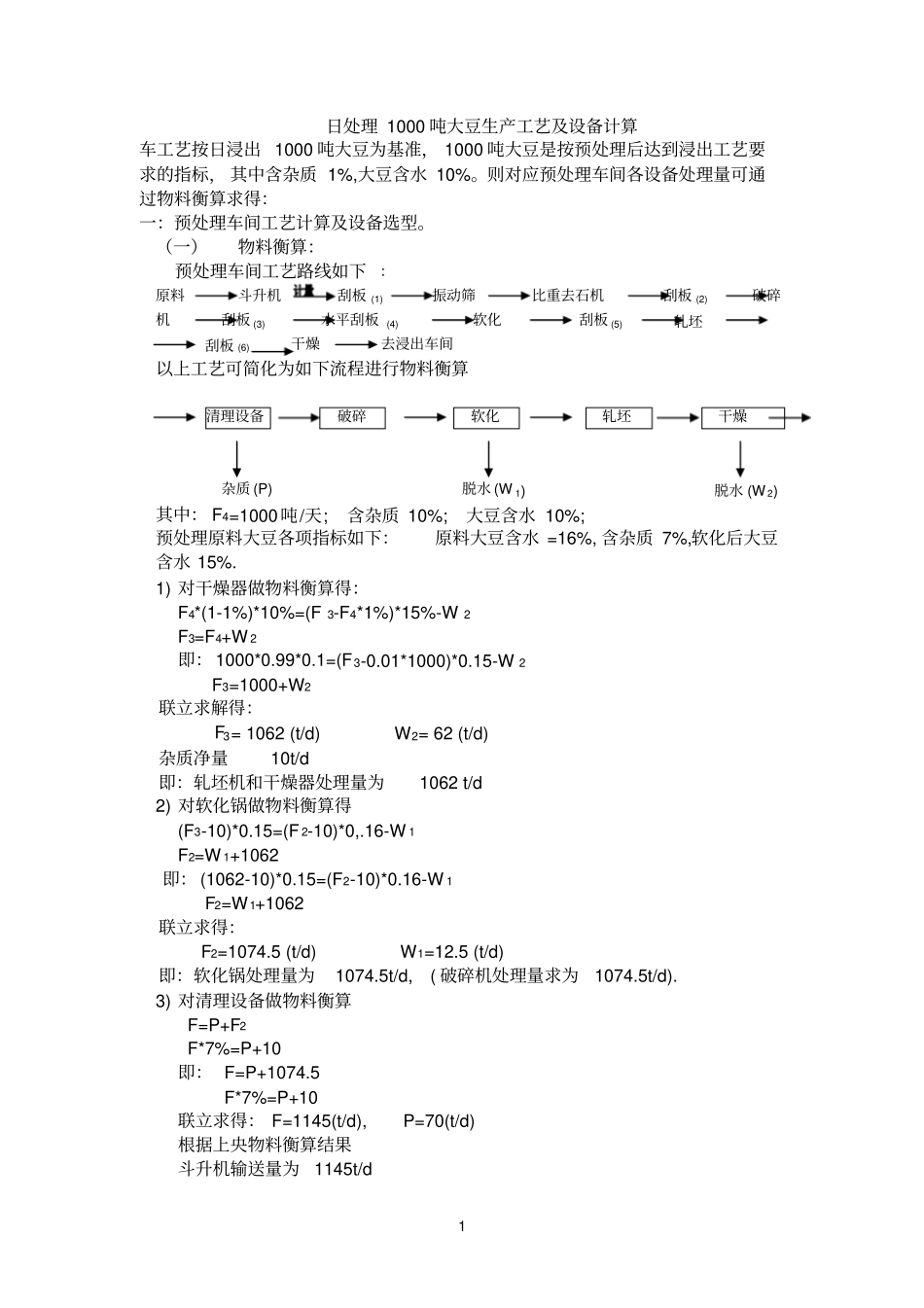

1 日处理 1000 吨大豆生产工艺及设备计算车工艺按日浸出 1000 吨大豆为基准, 1000 吨大豆是按预处理后达到浸出工艺要求的指标, 其中含杂质 1%,大豆含水 10%。则对应预处理车间各设备处理量可通过物料衡算求得:一:预处理车间工艺计算及设备选型。(一)物料衡算:预处理车间工艺路线如下:原料斗升机刮板 (1)振动筛比重去石机刮板 (2)破碎机刮板 (3) 水平刮板 (4)软化刮板 (5)轧坯刮板 (6)干燥去浸出车间以上工艺可简化为如下流程进行物料衡算清理设备破碎软化轧坯干燥杂质 (P) 脱水 (W 1) 脱水 (W 2) 其中: F4=1000吨/天; 含杂质 10%; 大豆含水 10%; 预处理原料大豆各项指标如下:原料大豆含水 =16%, 含杂质 7%,软化后大豆含水 15%. 1) 对干燥器做物料衡算得:F4*(1-1%)*10%=(F 3-F4*1%)*15%-W 2 F3=F4+W 2 即: 1000*0.99*0.1=(F3-0.01*1000)*0.15-W 2 F3=1000+W2联立求解得:F3= 1062 (t/d) W2= 62 (t/d) 杂质净量10t/d 即:轧坯机和干燥器处理量为1062 t/d 2) 对软化锅做物料衡算得(F3-10)*0.15=(F 2-10)*0,.16-W 1 F2=W 1+1062 即: (1062-10)*0.15=(F2-10)*0.16-W 1 F2=W1+1062 联立求得:F2=1074.5 (t/d) W1=12.5 (t/d) 即:软化锅处理量为1074.5t/d, ( 破碎机处理量求为1074.5t/d). 3) 对清理设备做物料衡算F=P+F2 F*7%=P+10 即: F=P+1074.5 F*7%=P+10 联立求得: F=1145(t/d), P=70(t/d) 根据上央物料衡算结果斗升机输送量为1145t/d 2 刮板 (1)输送量为 1145t/d 振动筛和比重去石机处理量为1145t/d,去要能力 70t/d 刮板 (2)输送量为 1074.5t/d 破碎机处理量为1074.5t/d 刮板 (3)及刮板 (4)输送量为 1074.5t/d 软化锅处理量为1074.5t/d 刮板 (5)处理量为 1062t/d 轧坯机处理量为1062t/d 刮板 (6)输送量为 1062t/d 干燥器处理量为1062t/d, 干燥水分量为 62t/d (二) 能理衡算预处理车间涉及能量的设备有软化锅和干燥器。已知条件:软化温度为60℃干燥温度为75℃取原始料温为20 ℃则:对软化锅(杂质量很小,按纯大豆计)传热负荷Q=F2Cp (60-20) +W*r 其中: Cp 为大豆在 20~60 oC 的平均比热。r 为水在 20~60 oC 的平均汽化潜热。查相关资料知: Cp=0.4975Kcal/Kg. oC 其中:大豆含油18% Cp 油=0.5 Kcal/Kg. oC 大豆含水 16% Cp 水=1 Kcal/Kg. oC 绝干物质 66% Cp 干=0.375 Kcal/Kg. oC...
