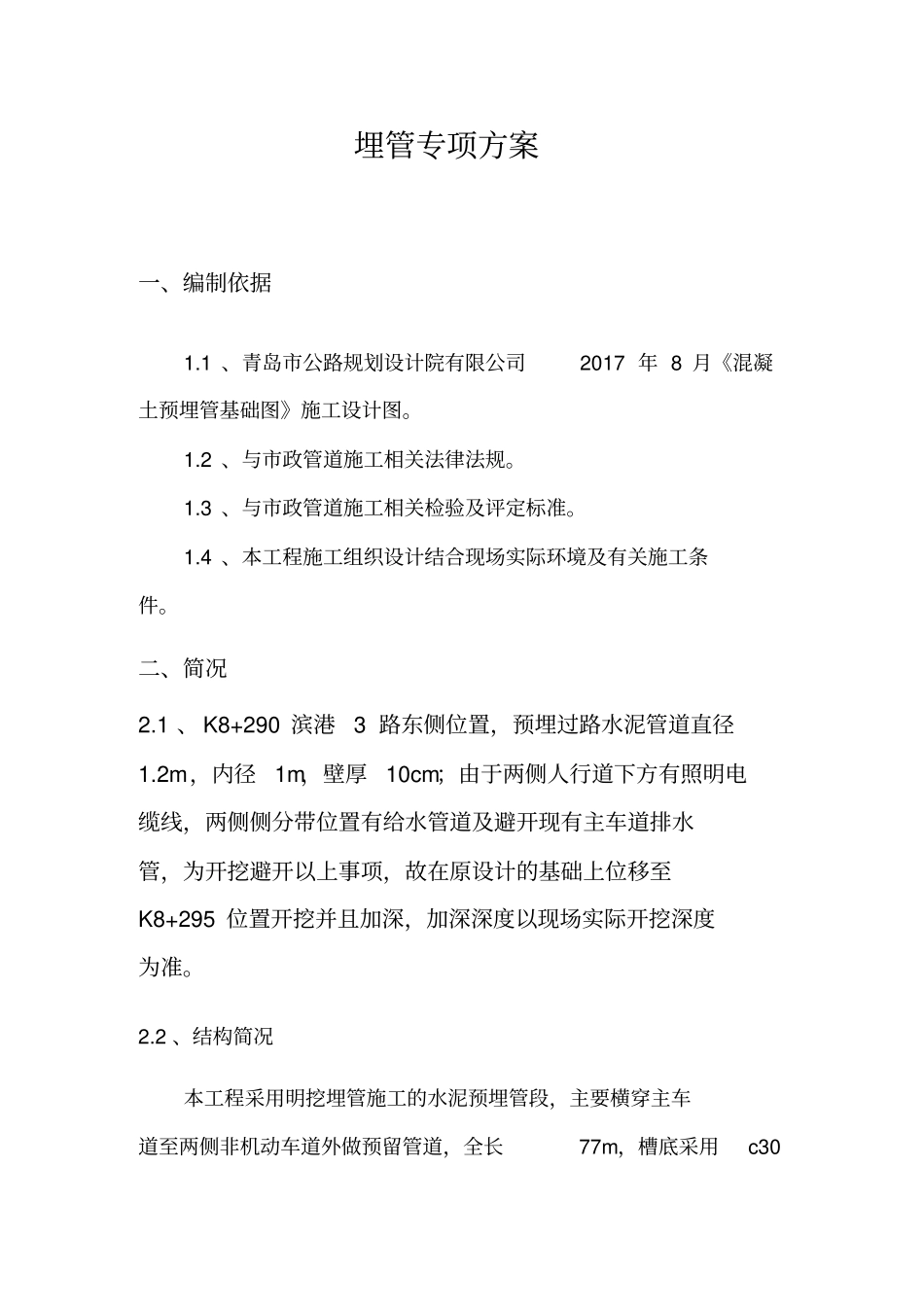

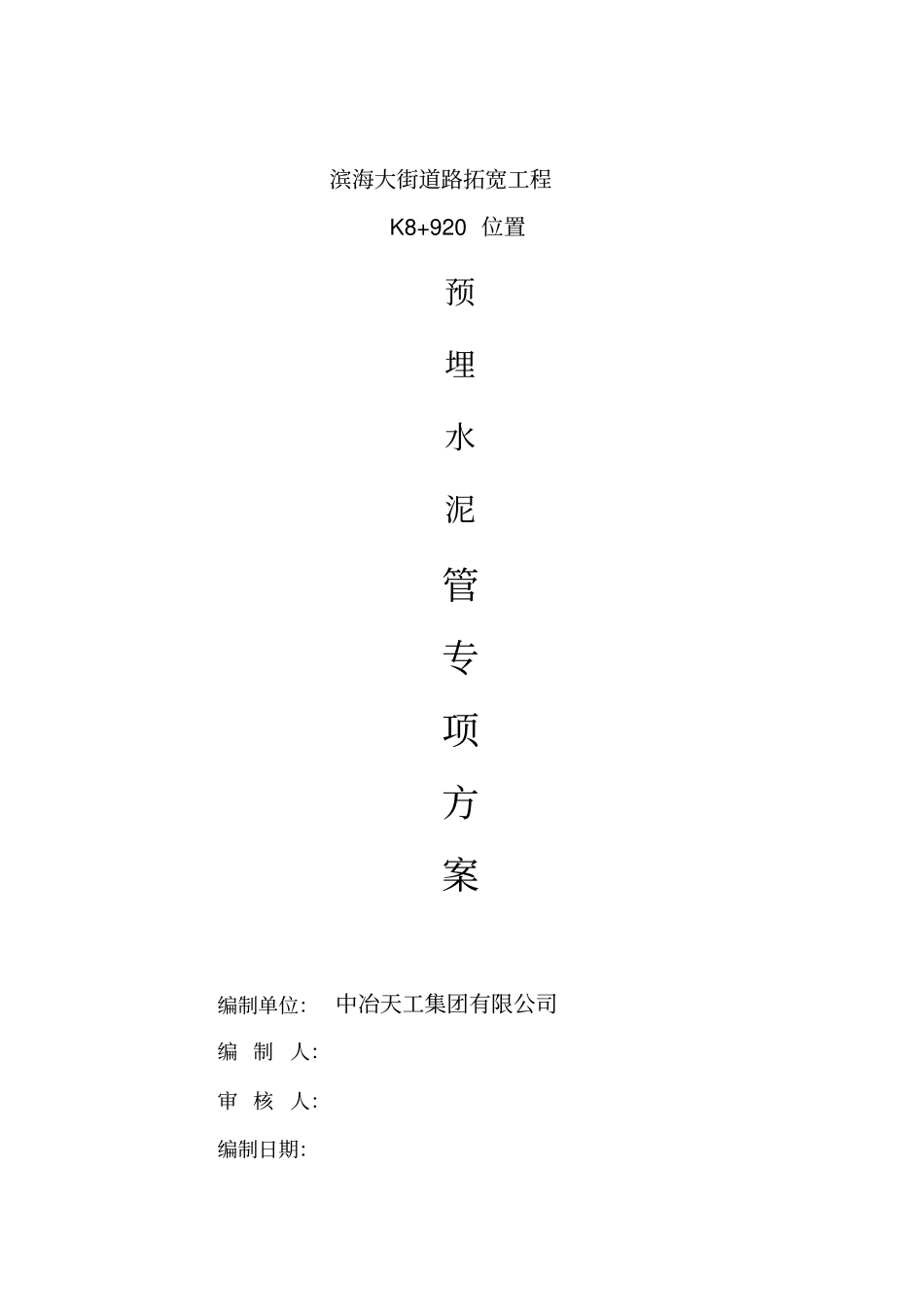

滨海大街道路拓宽工程K8+920 位置预埋水泥管专项方案编制单位： 中冶天工集团有限公司编 制人：审 核人：编制日期：目录一、编制依据3 二、工程简况3 2.1 、地质简况 错误！未定义书签。2.2 、结构简况3 三、管道施工4 3.1 、管线设计 错误！未定义书签。3.2 、埋管方案的选择错误！未定义书签。3.3 、埋管施工4 3.4 、检查井施工11 四、人员、机械和材料计划14 4.1 、工程经理部人员14 4.2 、埋管施工人员14 4.3 、主要设备计划15 4.4 、主要材料计划17 埋管专项方案一、编制依据1.1 、青岛市公路规划设计院有限公司2017 年 8 月《混凝土预埋管基础图》施工设计图。1.2 、与市政管道施工相关法律法规。1.3 、与市政管道施工相关检验及评定标准。1.4 、本工程施工组织设计结合现场实际环境及有关施工条件。二、简况2.1 、 K8+290 滨港3 路东侧位置，预埋过路水泥管道直径1.2m，内径1m，壁厚10cm；由于两侧人行道下方有照明电缆线，两侧侧分带位置有给水管道及避开现有主车道排水管，为开挖避开以上事项，故在原设计的基础上位移至K8+295 位置开挖并且加深，加深深度以现场实际开挖深度为准。2.2 、结构简况本工程采用明挖埋管施工的水泥预埋管段，主要横穿主车道至两侧非机动车道外做预留管道，全长77m，槽底采用c30混凝土浇筑，预埋管道，回填采用8%的石灰土压实回填至原路面结构以下，破除原路面结构采用c30 混凝土浇筑。三、管道施工1、施工放样：采用全站仪放出管线，水准仪测量高程。2、管节运输与装卸：待运的管节其各项质量指标应符合设计及规范要求，采用汽车运输到场，吊车装卸到位。在装卸和运输过程中，应小心谨慎，防止管节滚动、互相碰撞造成破坏。注意人身安全。3、基坑开挖及处理：按放出的开挖线及开挖深度，用挖掘机开挖至基底设计高以上 0.2m处，用人工清基配合机械修整边坡，清理沟槽至设计标高，浇筑混凝土安装管道及回填压实等工作。3.3 、埋管施工管道中线位于K8+925 处，均采用明挖开槽开槽埋管施工。明挖开槽开槽埋管施工的主要工作有：原有路面结构的破除、埋管沟槽土石方开挖、管基施作、管道安装、沟槽及路基回填压实、浇筑混凝土恢复原有结构。主要施工工程的施工流程为：路面破除→沟槽开挖→基槽清理→管基（混凝土垫层）施作→管道安装→塞管施工→沟槽回填压实→浇筑C30 混凝土。3.3.1、路面破除路面破，切割机配合采用液压锤机械破除，路面破除分两步进行。第一步...
