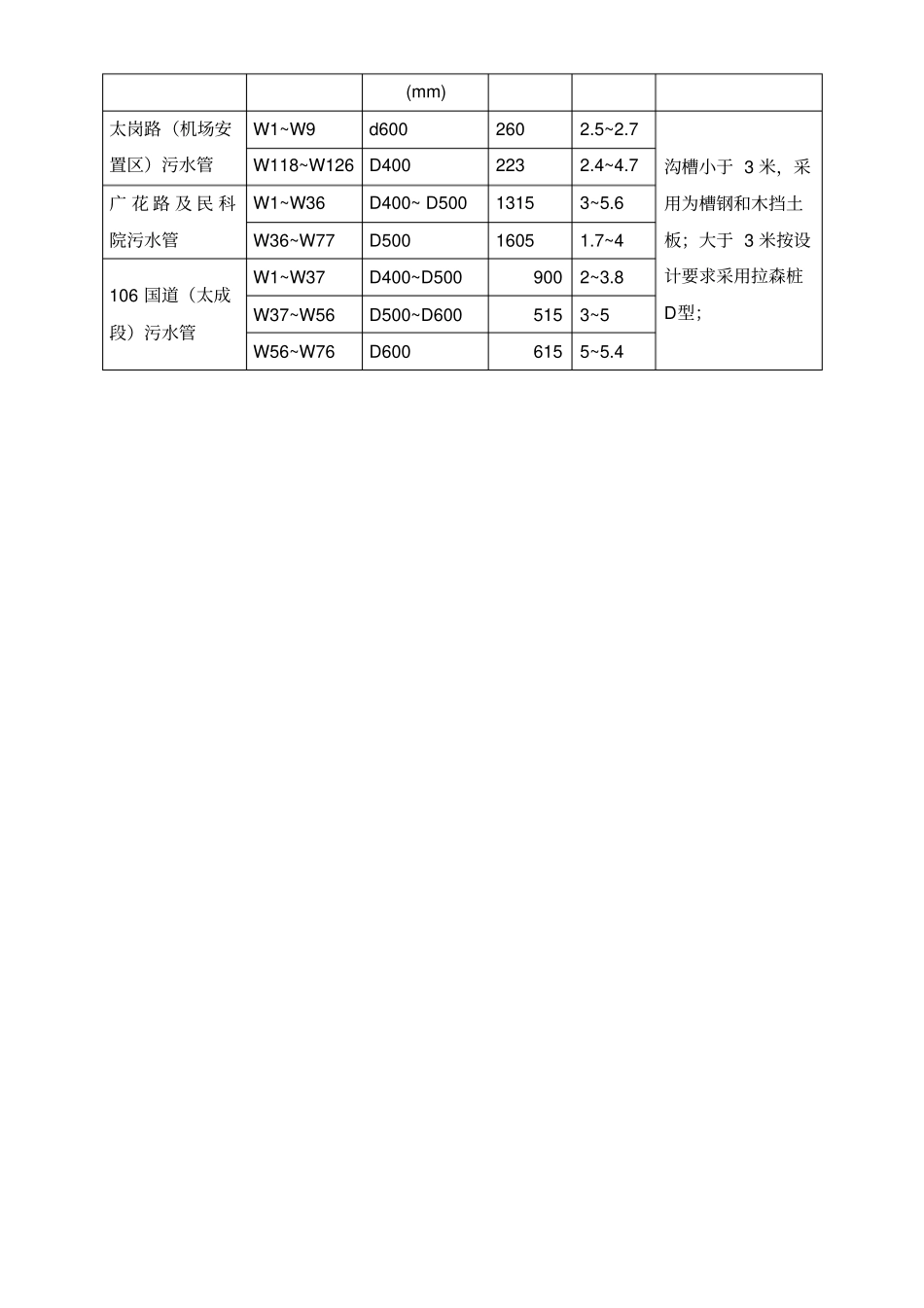

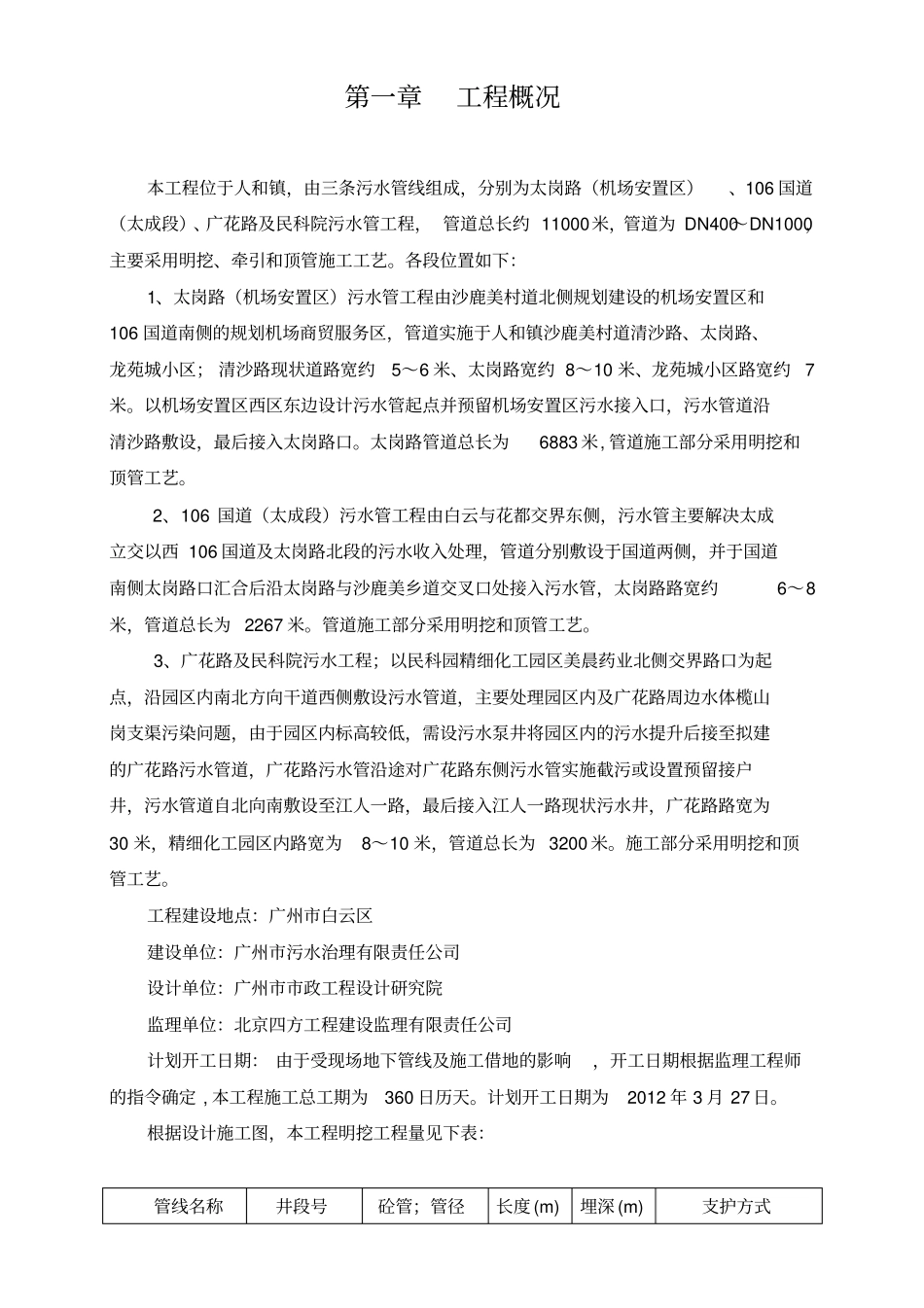

第一章工程概况本工程位于人和镇，由三条污水管线组成，分别为太岗路（机场安置区）、106 国道（太成段）、广花路及民科院污水管工程， 管道总长约 11000米，管道为 DN400～DN1000，主要采用明挖、牵引和顶管施工工艺。各段位置如下：1、太岗路（机场安置区）污水管工程由沙鹿美村道北侧规划建设的机场安置区和106 国道南侧的规划机场商贸服务区，管道实施于人和镇沙鹿美村道清沙路、太岗路、龙苑城小区； 清沙路现状道路宽约5～6 米、太岗路宽约 8～10 米、龙苑城小区路宽约7米。以机场安置区西区东边设计污水管起点并预留机场安置区污水接入口，污水管道沿清沙路敷设，最后接入太岗路口。太岗路管道总长为6883 米, 管道施工部分采用明挖和顶管工艺。2、106 国道（太成段）污水管工程由白云与花都交界东侧，污水管主要解决太成立交以西 106 国道及太岗路北段的污水收入处理，管道分别敷设于国道两侧，并于国道南侧太岗路口汇合后沿太岗路与沙鹿美乡道交叉口处接入污水管，太岗路路宽约6～8米，管道总长为 2267 米。管道施工部分采用明挖和顶管工艺。3、广花路及民科院污水工程；以民科园精细化工园区美晨药业北侧交界路口为起点，沿园区内南北方向干道西侧敷设污水管道，主要处理园区内及广花路周边水体榄山岗支渠污染问题，由于园区内标高较低，需设污水泵井将园区内的污水提升后接至拟建的广花路污水管道，广花路污水管沿途对广花路东侧污水管实施截污或设置预留接户井，污水管道自北向南敷设至江人一路，最后接入江人一路现状污水井，广花路路宽为30 米，精细化工园区内路宽为8～10 米，管道总长为 3200 米。施工部分采用明挖和顶管工艺。工程建设地点：广州市白云区建设单位：广州市污水治理有限责任公司设计单位：广州市市政工程设计研究院监理单位：北京四方工程建设监理有限责任公司计划开工日期： 由于受现场地下管线及施工借地的影响，开工日期根据监理工程师的指令确定 , 本工程施工总工期为360 日历天。计划开工日期为2012 年 3 月 27 日。根据设计施工图，本工程明挖工程量见下表：管线名称井段号砼管；管径长度 (m) 埋深 (m) 支护方式(mm) 太岗路（机场安置区）污水管W1~W9 d600 260 2.5~2.7 沟槽小于 3 米，采用为槽钢和木挡土板；大于 3 米按设计要求采用拉森桩D型；W118~W126 D400 223 2.4~4.7 广 花 路 及 民 科院污水管W1~W36 D400~ D500 1315 3~5.6 W36~W77 D500 1...
