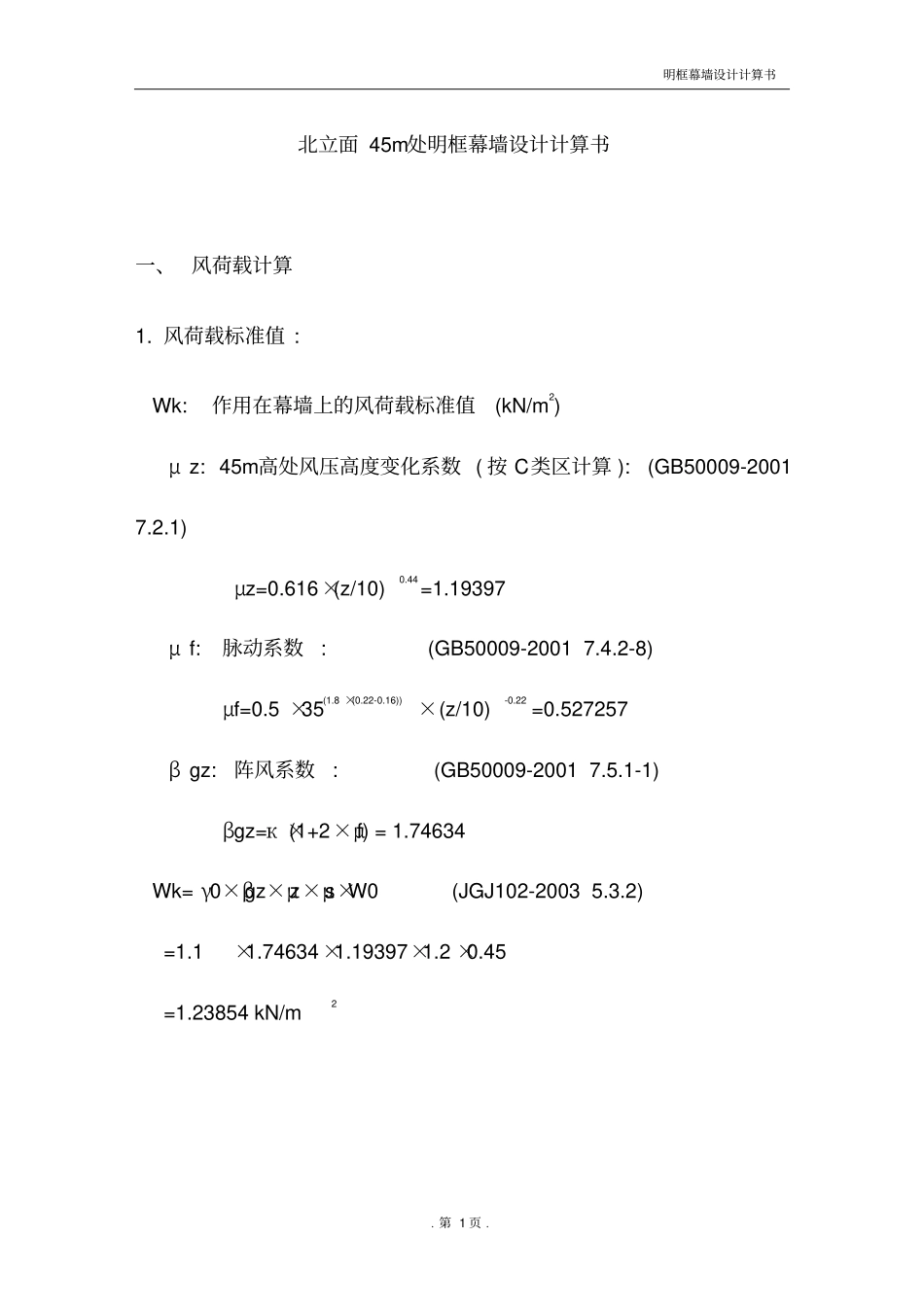

明 框 玻 璃 幕 墙设计计算书计算 : 校核 : XXXX幕墙公司XXXX年 XX月 XX日明框幕墙设计计算书﹒第 1 页﹒目录一、风荷载计算 ..................................................................................... 1 1. 风荷载标准值 : ................................................................................ 1 2. 风荷载设计值 : ................................................................................ 2 二、立柱计算 ......................................................................................... 2 1. 立柱荷载计算 : ................................................................................ 2 2. 选用立柱型材的截面特性 : ............................................................ 5 3. 立柱的强度计算 : ............................................................................ 6 4. 立柱的刚度计算 : ............................................................................ 8 5. 立柱抗剪计算 : ................................................................................ 9 明框幕墙设计计算书﹒第 1 页﹒北立面 45m处明框幕墙设计计算书一、 风荷载计算1. 风荷载标准值 : Wk: 作用在幕墙上的风荷载标准值(kN/m2)μ z: 45m高处风压高度变化系数 ( 按 C类区计算 ): (GB50009-2001 7.2.1)μz=0.616×(z/10)0.44=1.19397 μ f: 脉动系数 : (GB50009-2001 7.4.2-8)μf=0.5 ×35(1.8 ×(0.22-0.16)) ×(z/10)-0.22 =0.527257β gz: 阵风系数 : (GB50009-2001 7.5.1-1)βgz=к ×(1+2×μf) = 1.74634 Wk= γ0×βgz×μz×μs×W0 (JGJ102-2003 5.3.2) =1.1×1.74634×1.19397×1.2 ×0.45 =1.23854 kN/m2明框幕墙设计计算书﹒第 2 页﹒2. 风荷载设计值 : W: 风荷载设计值 : kN/m2 rw : 风荷载作用效应的分项系数：1.4 按《玻璃幕墙工程技术规范》JGJ 102-2003 5.1.6条规定采用 W=rw ×Wk=1.4×1.23854=1.73395kN/m2二、 立柱计算1. 立柱荷载计算 : (1) 风荷载线分布最大荷载集度设计值( 矩形分布 ) qw: 风荷载线分布最大荷载集度设计值(kN/m) rw: 风荷载作用效应的分项系数：1.4 Wk: 风荷载标准值 : 1.23854kN/...
