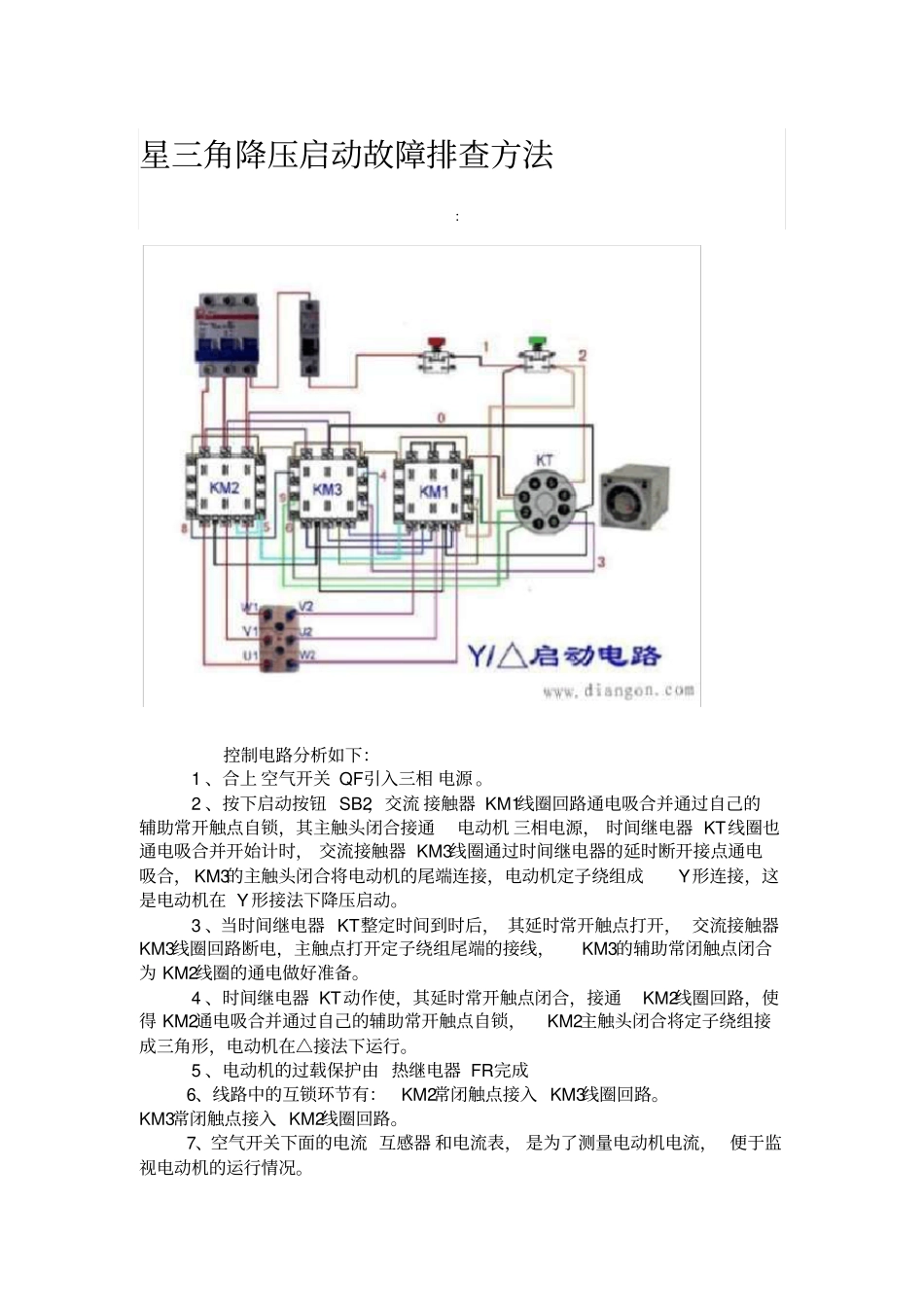

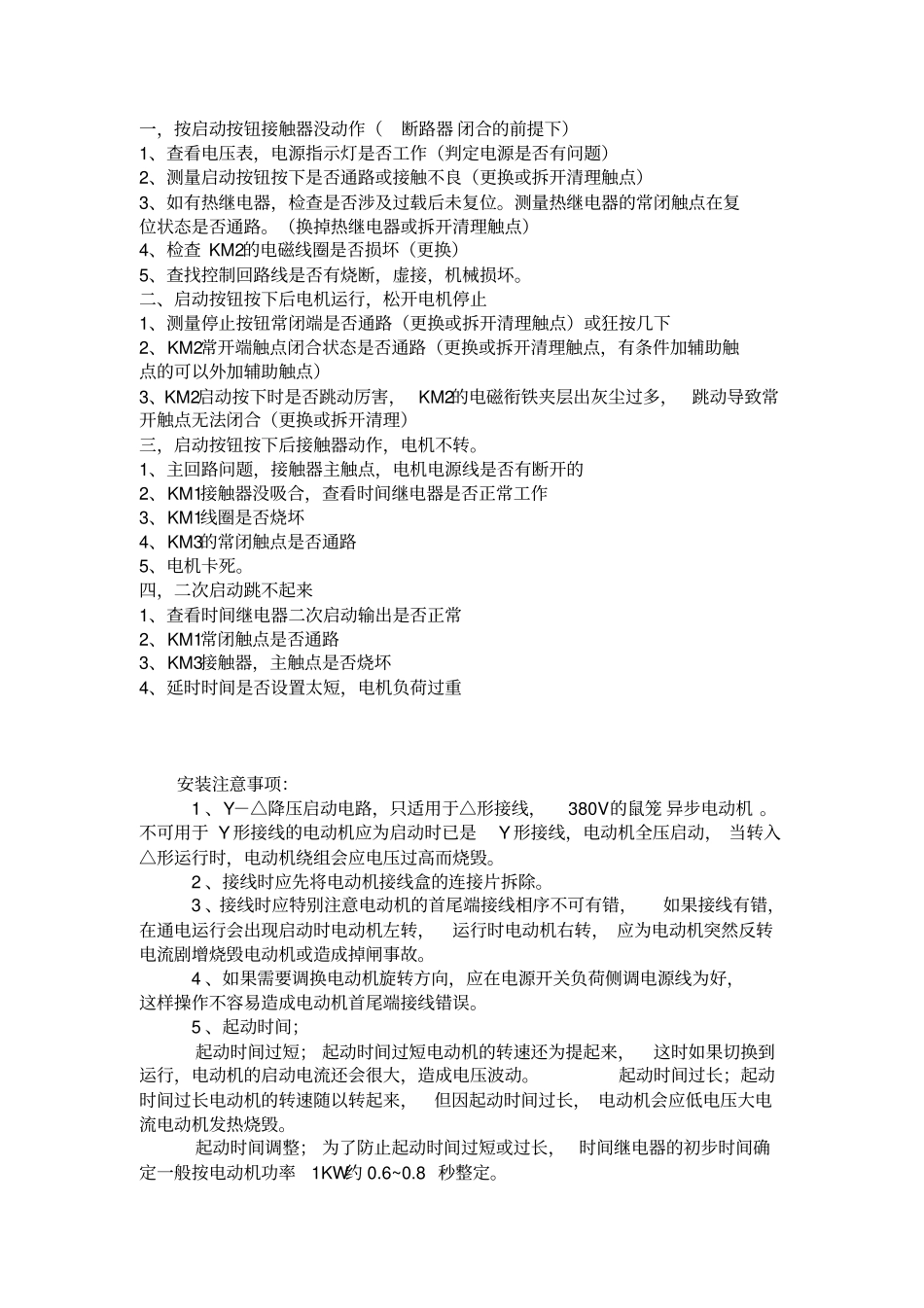

星三角降压启动故障排查方法:控制电路分析如下: 1 、合上 空气开关 QF引入三相 电源 。 2 、按下启动按钮 SB2,交流 接触器 KM1线圈回路通电吸合并通过自己的辅助常开触点自锁,其主触头闭合接通电动机 三相电源, 时间继电器 KT线圈也通电吸合并开始计时, 交流接触器 KM3线圈通过时间继电器的延时断开接点通电吸合, KM3的主触头闭合将电动机的尾端连接,电动机定子绕组成Y形连接,这是电动机在 Y 形接法下降压启动。 3 、当时间继电器 KT整定时间到时后, 其延时常开触点打开, 交流接触器KM3线圈回路断电,主触点打开定子绕组尾端的接线,KM3的辅助常闭触点闭合为 KM2线圈的通电做好准备。 4 、时间继电器 KT动作使,其延时常开触点闭合,接通KM2线圈回路,使得 KM2通电吸合并通过自己的辅助常开触点自锁,KM2主触头闭合将定子绕组接成三角形,电动机在△接法下运行。 5 、电动机的过载保护由 热继电器 FR完成6、线路中的互锁环节有:KM2常闭触点接入 KM3线圈回路。KM3常闭触点接入 KM2线圈回路。7、空气开关下面的电流 互感器 和电流表, 是为了测量电动机电流, 便于监视电动机的运行情况。一,按启动按钮接触器没动作(断路器 闭合的前提下)1、查看电压表,电源指示灯是否工作(判定电源是否有问题)2、测量启动按钮按下是否通路或接触不良(更换或拆开清理触点)3、如有热继电器,检查是否涉及过载后未复位。测量热继电器的常闭触点在复位状态是否通路。(换掉热继电器或拆开清理触点)4、检查 KM2的电磁线圈是否损坏(更换)5、查找控制回路线是否有烧断,虚接,机械损坏。二、启动按钮按下后电机运行,松开电机停止1、测量停止按钮常闭端是否通路(更换或拆开清理触点)或狂按几下2、KM2常开端触点闭合状态是否通路(更换或拆开清理触点,有条件加辅助触点的可以外加辅助触点)3、KM2启动按下时是否跳动厉害, KM2的电磁衔铁夹层出灰尘过多,跳动导致常开触点无法闭合(更换或拆开清理)三,启动按钮按下后接触器动作,电机不转。1、主回路问题,接触器主触点,电机电源线是否有断开的2、KM1接触器没吸合,查看时间继电器是否正常工作3、KM1线圈是否烧坏4、KM3的常闭触点是否通路5、电机卡死。四,二次启动跳不起来1、查看时间继电器二次启动输出是否正常2、KM1常闭触点是否通路3、KM3接触器,主触点是否烧坏4、延时时间是否设置太短,电机负荷过重安装注意事项: 1 、Y-△降压启动电路...
