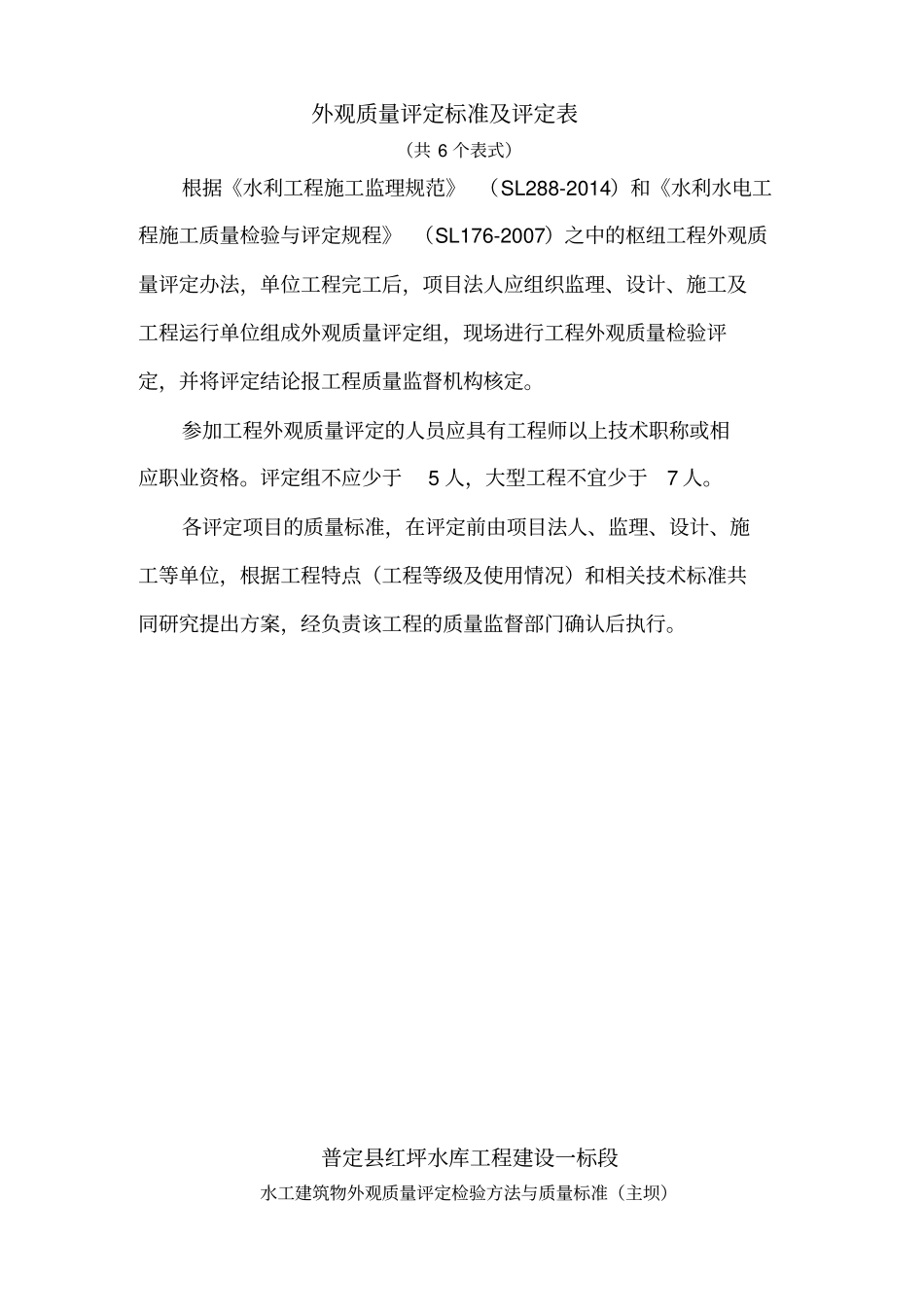

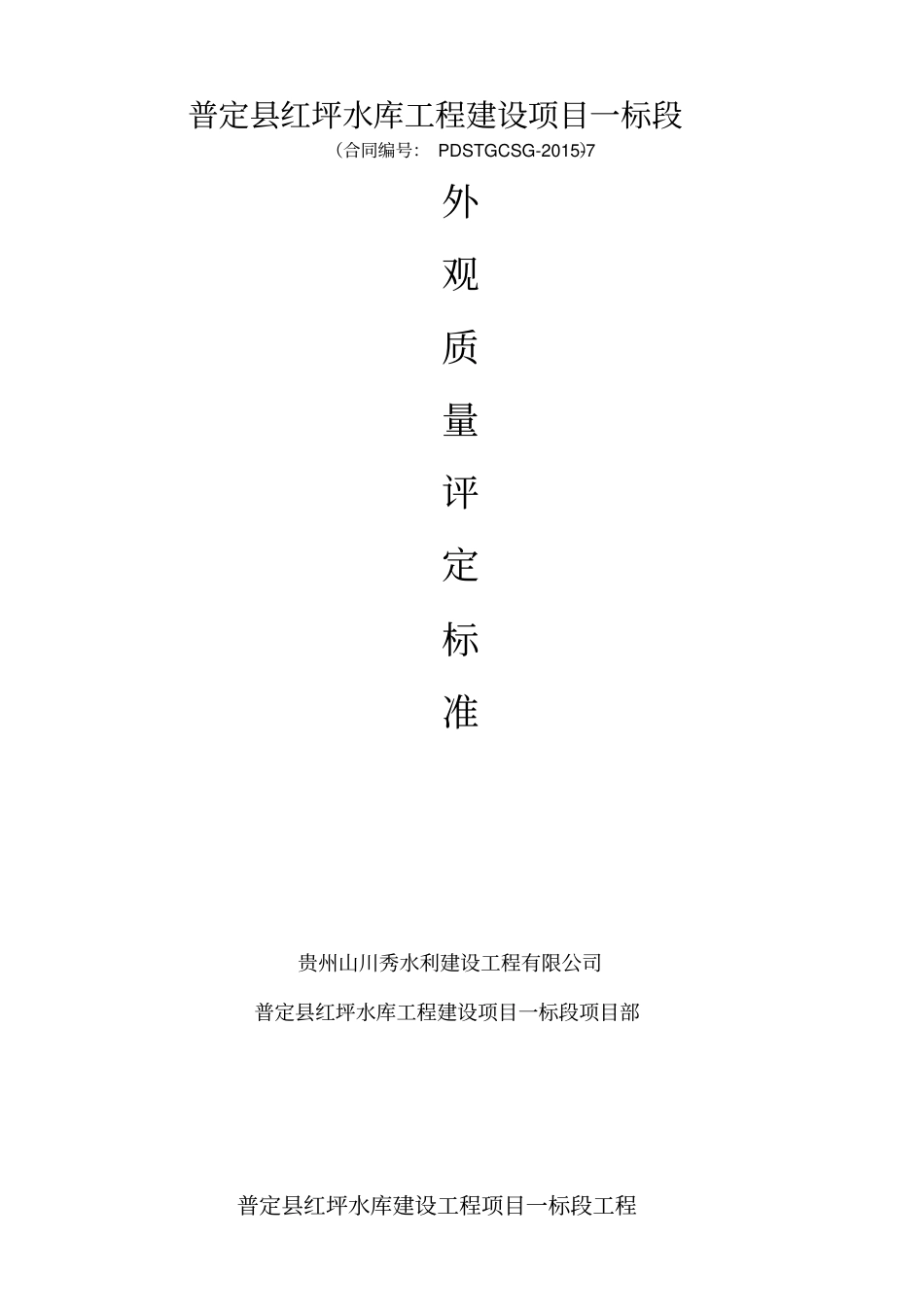

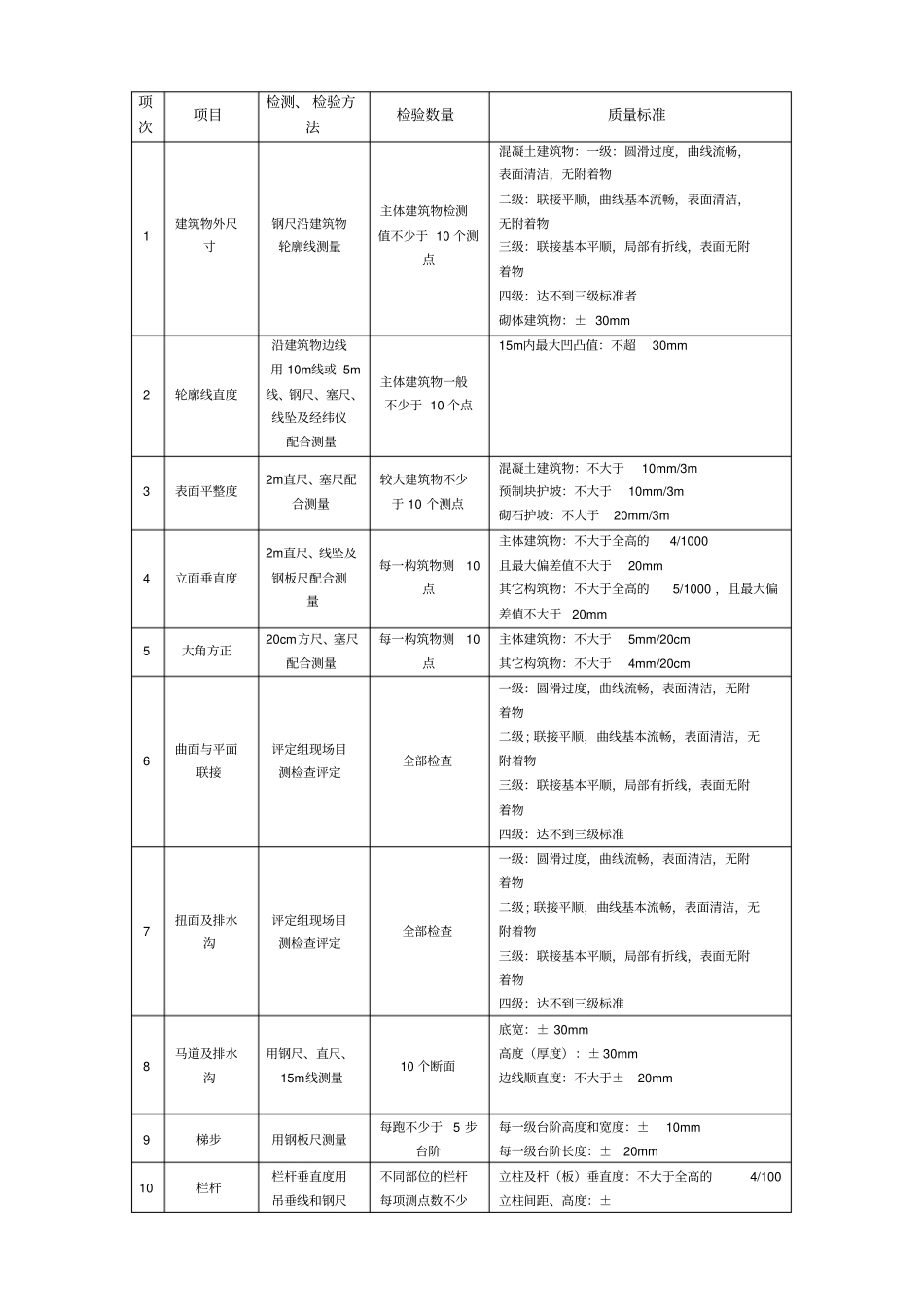

普定县红坪水库工程建设项目一标段（合同编号： PDSTGCSG-2015-7）外观质量评定标准贵州山川秀水利建设工程有限公司普定县红坪水库工程建设项目一标段项目部普定县红坪水库建设工程项目一标段工程外观质量评定标准及评定表（共 6 个表式）根据《水利工程施工监理规范》 （SL288-2014）和《水利水电工程施工质量检验与评定规程》 （SL176-2007）之中的枢纽工程外观质量评定办法，单位工程完工后，项目法人应组织监理、设计、施工及工程运行单位组成外观质量评定组，现场进行工程外观质量检验评定，并将评定结论报工程质量监督机构核定。参加工程外观质量评定的人员应具有工程师以上技术职称或相应职业资格。评定组不应少于5 人，大型工程不宜少于7 人。各评定项目的质量标准，在评定前由项目法人、监理、设计、施工等单位，根据工程特点（工程等级及使用情况）和相关技术标准共同研究提出方案，经负责该工程的质量监督部门确认后执行。普定县红坪水库工程建设一标段水工建筑物外观质量评定检验方法与质量标准（主坝）项次项目检测、 检验方法检验数量质量标准1 建筑物外尺寸钢尺沿建筑物轮廓线测量主体建筑物检测值不少于 10 个测点混凝土建筑物：一级：圆滑过度，曲线流畅，表面清洁，无附着物二级：联接平顺，曲线基本流畅，表面清洁，无附着物三级：联接基本平顺，局部有折线，表面无附着物四级：达不到三级标准者砌体建筑物：± 30mm 2 轮廓线直度沿建筑物边线用 10m线或 5m线、钢尺、塞尺、线坠及经纬仪配合测量主体建筑物一般不少于 10 个点15m内最大凹凸值：不超30mm 3 表面平整度2m直尺、塞尺配合测量较大建筑物不少于 10 个测点混凝土建筑物：不大于10mm/3m 预制块护坡：不大于10mm/3m 砌石护坡：不大于20mm/3m 4 立面垂直度2m直尺、线坠及钢板尺配合测量每一构筑物测10点主体建筑物：不大于全高的4/1000 且最大偏差值不大于20mm 其它构筑物：不大于全高的5/1000 ，且最大偏差值不大于20mm 5 大角方正20cm方尺、塞尺配合测量每一构筑物测10点主体建筑物：不大于5mm/20cm 其它构筑物：不大于4mm/20cm 6 曲面与平面联接评定组现场目测检查评定全部检查一级：圆滑过度，曲线流畅，表面清洁，无附着物二级 ; 联接平顺，曲线基本流畅，表面清洁，无附着物三级：联接基本平顺，局部有折线，表面无附着物四级：达不到三级标准7 扭面及排水沟评定组现场目测检查评定全部检查一级：圆滑过度，曲线流畅，表面清...
