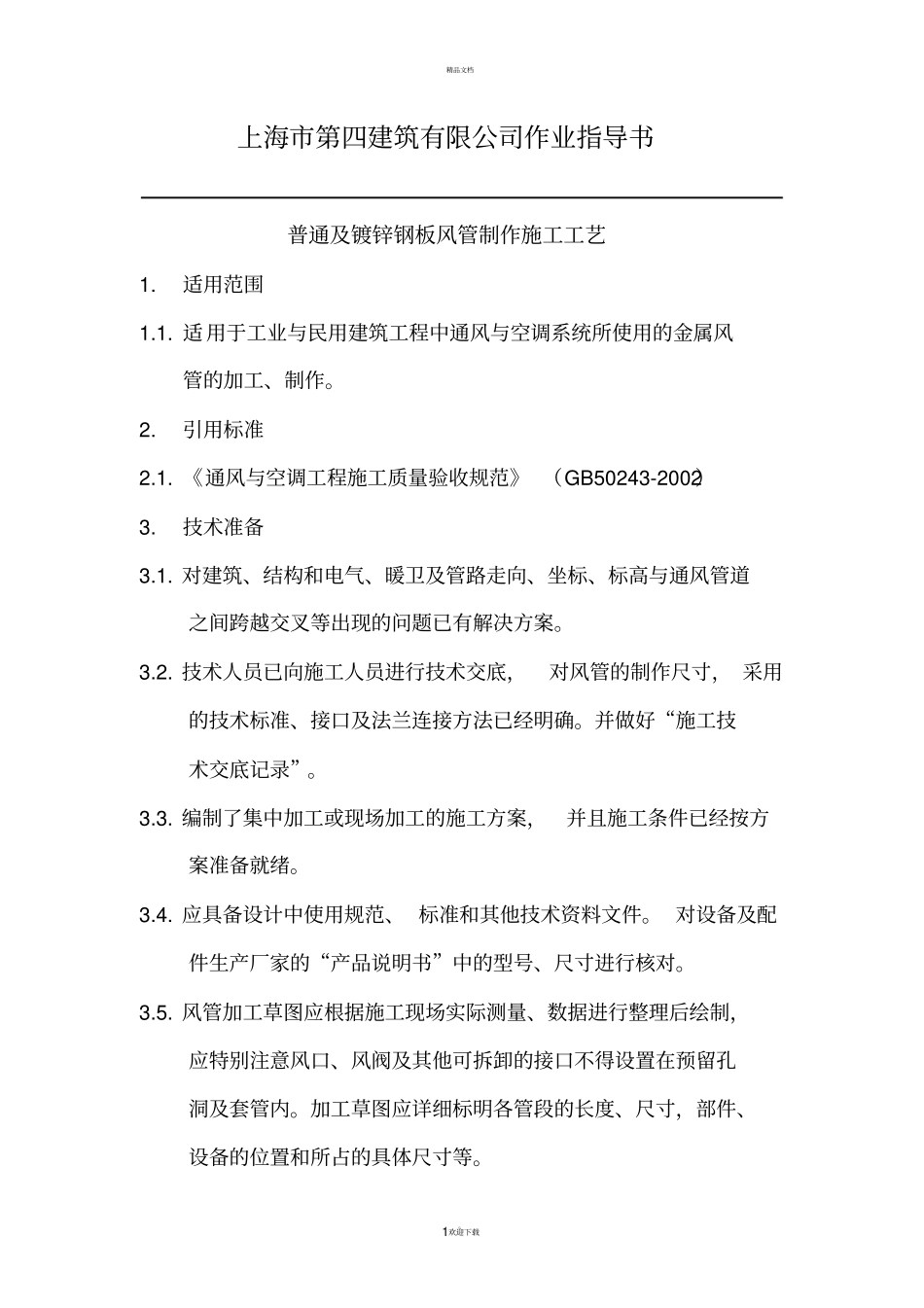

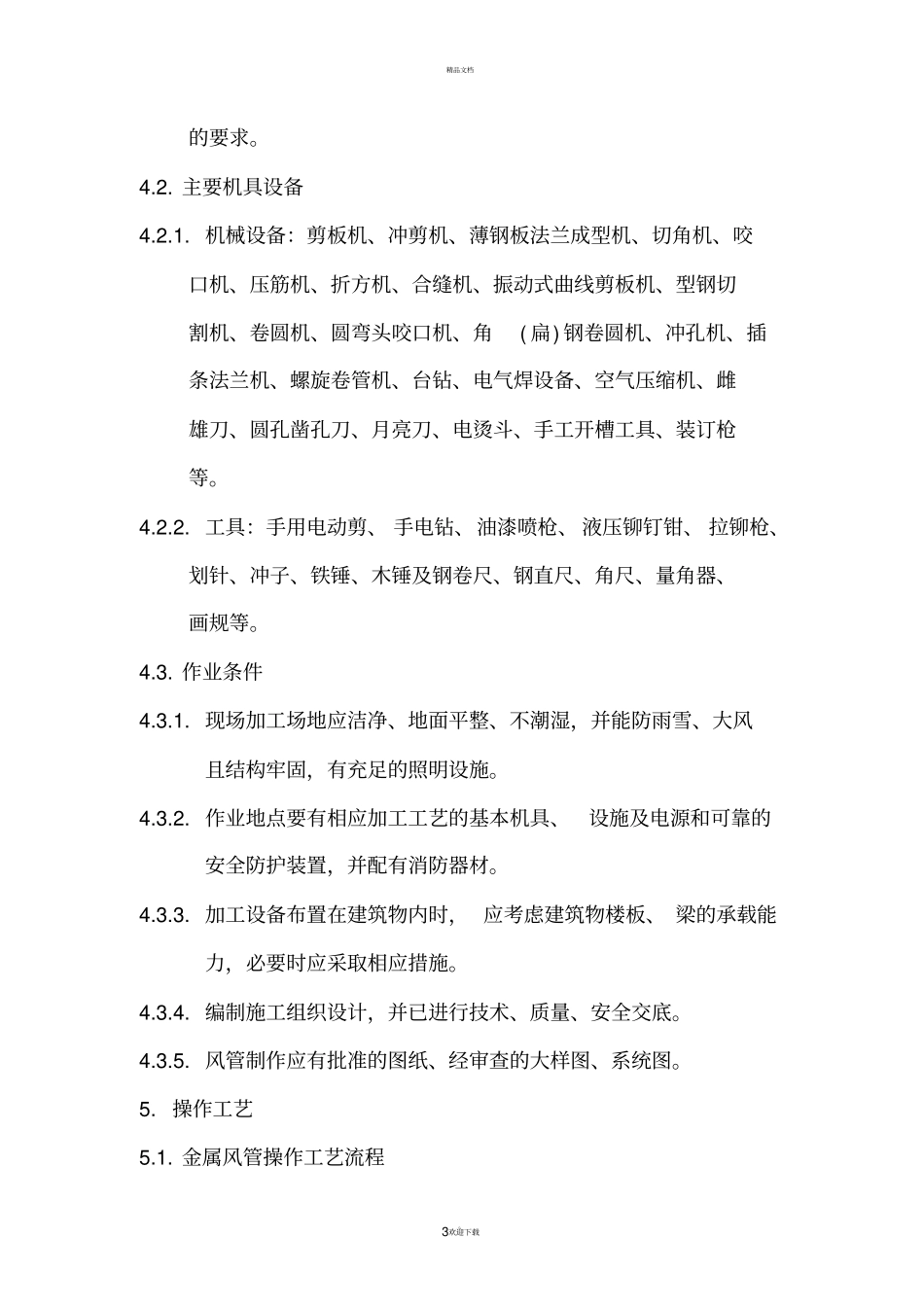

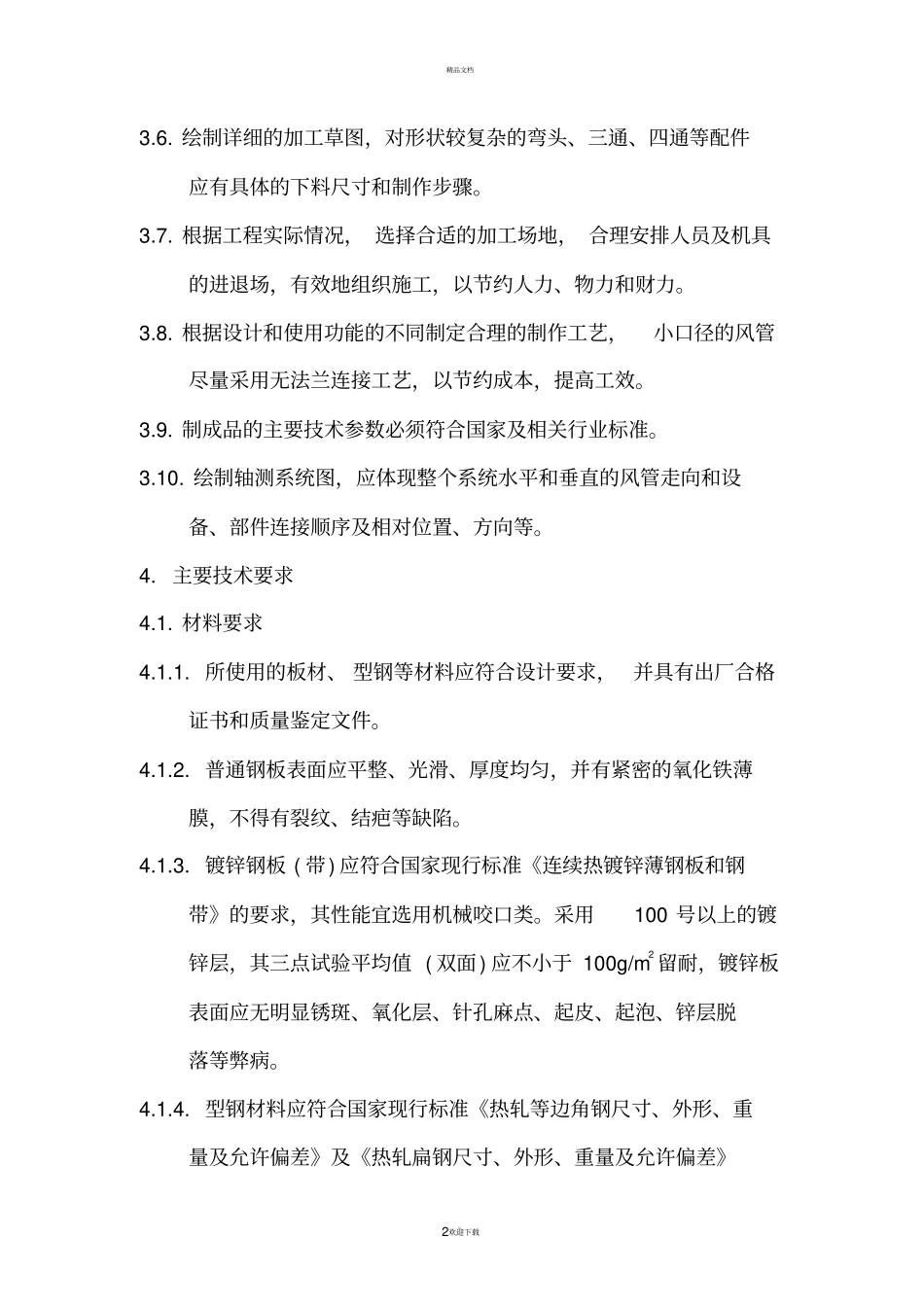

精品文档。1欢迎下载上海市第四建筑有限公司作业指导书普通及镀锌钢板风管制作施工工艺1.适用范围1.1. 适用于工业与民用建筑工程中通风与空调系统所使用的金属风管的加工、制作。2.引用标准2.1. 《通风与空调工程施工质量验收规范》 （GB50243-2002）3. 技术准备3.1. 对建筑、结构和电气、暖卫及管路走向、坐标、标高与通风管道之间跨越交叉等出现的问题已有解决方案。3.2. 技术人员已向施工人员进行技术交底，对风管的制作尺寸， 采用的技术标准、接口及法兰连接方法已经明确。并做好“施工技术交底记录”。3.3. 编制了集中加工或现场加工的施工方案，并且施工条件已经按方案准备就绪。3.4. 应具备设计中使用规范、 标准和其他技术资料文件。 对设备及配件生产厂家的“产品说明书”中的型号、尺寸进行核对。3.5. 风管加工草图应根据施工现场实际测量、数据进行整理后绘制，应特别注意风口、风阀及其他可拆卸的接口不得设置在预留孔洞及套管内。加工草图应详细标明各管段的长度、尺寸，部件、设备的位置和所占的具体尺寸等。精品文档。2欢迎下载3.6. 绘制详细的加工草图，对形状较复杂的弯头、三通、四通等配件应有具体的下料尺寸和制作步骤。3.7. 根据工程实际情况， 选择合适的加工场地， 合理安排人员及机具的进退场，有效地组织施工，以节约人力、物力和财力。3.8. 根据设计和使用功能的不同制定合理的制作工艺，小口径的风管尽量采用无法兰连接工艺，以节约成本，提高工效。3.9. 制成品的主要技术参数必须符合国家及相关行业标准。3.10. 绘制轴测系统图，应体现整个系统水平和垂直的风管走向和设备、部件连接顺序及相对位置、方向等。4. 主要技术要求4.1. 材料要求4.1.1. 所使用的板材、 型钢等材料应符合设计要求，并具有出厂合格证书和质量鉴定文件。4.1.2. 普通钢板表面应平整、光滑、厚度均匀，并有紧密的氧化铁薄膜，不得有裂纹、结疤等缺陷。4.1.3. 镀锌钢板 ( 带) 应符合国家现行标准《连续热镀锌薄钢板和钢带》的要求，其性能宜选用机械咬口类。采用100 号以上的镀锌层，其三点试验平均值 ( 双面) 应不小于 100g/m2 留耐，镀锌板表面应无明显锈斑、氧化层、针孔麻点、起皮、起泡、锌层脱落等弊病。4.1.4. 型钢材料应符合国家现行标准《热轧等边角钢尺寸、外形、重量及允许偏差》及《热轧扁钢尺寸、外形、重量及允许偏差》精品文档。3欢迎下载的要求。4.2. 主要机具设备4.2.1. 机械设备：剪板机...
