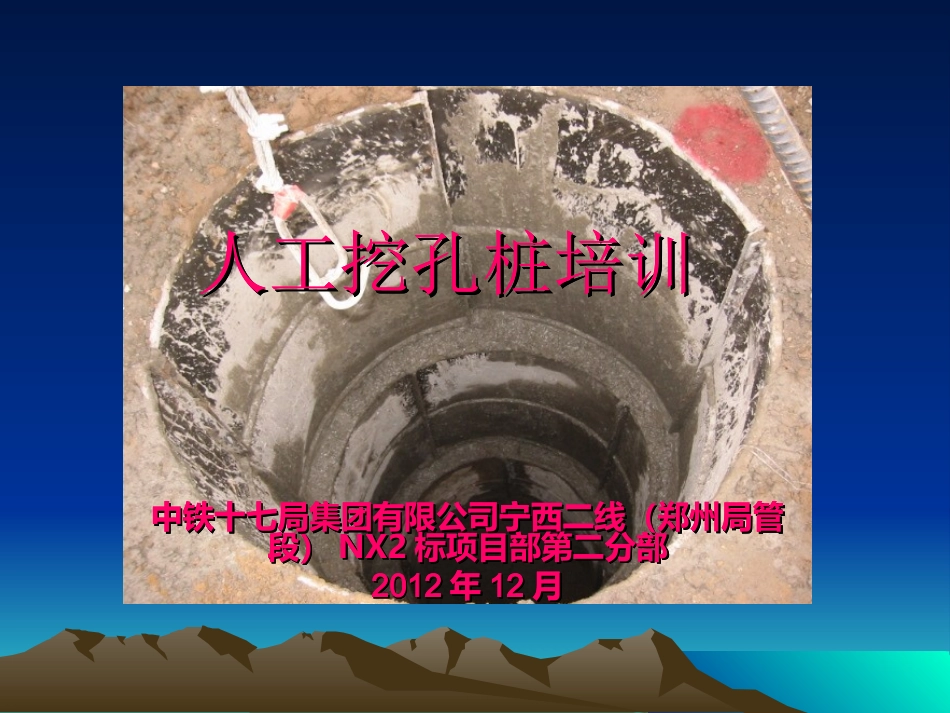

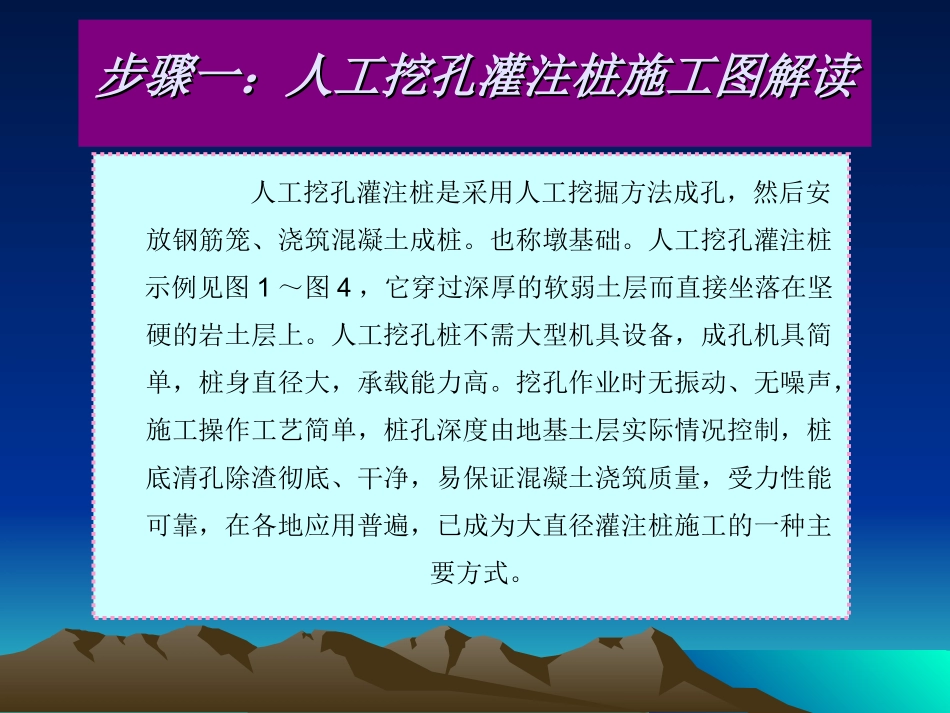

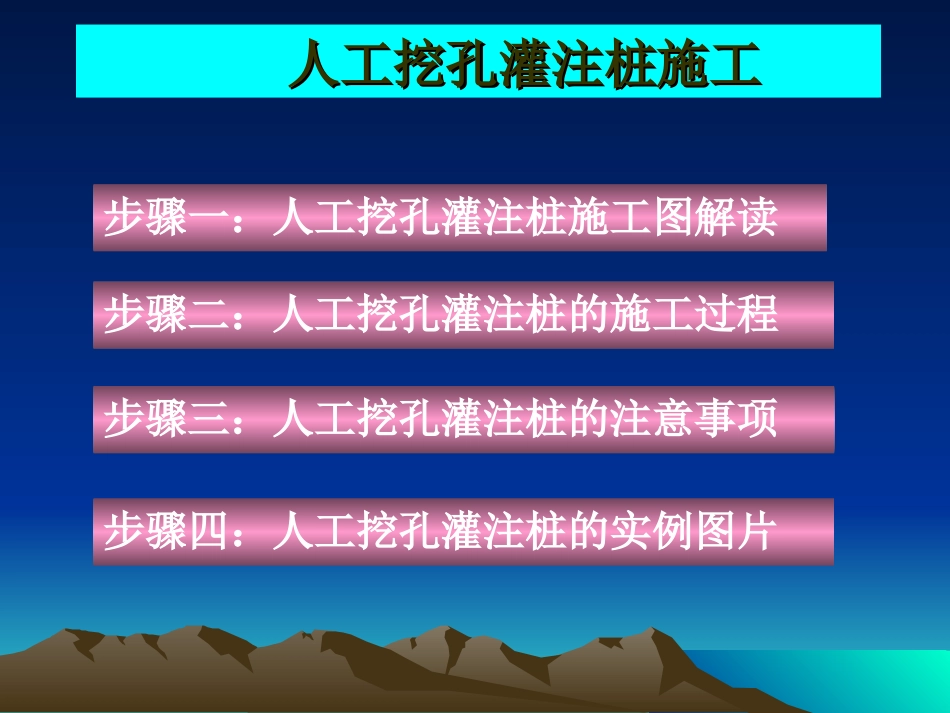

人工挖孔桩培训人工挖孔桩培训中铁十七局集团有限公司宁西二线(郑州局管中铁十七局集团有限公司宁西二线(郑州局管段)段)NX2NX2标项目部第二分部标项目部第二分部20122012年年1212月月人工挖孔桩培训人工挖孔桩培训中铁十七局集团有限公司宁西二线(郑州局管中铁十七局集团有限公司宁西二线(郑州局管段)段)NX2NX2标项目部第二分部标项目部第二分部20122012年年1212月月中铁十七局集团有限公司宁西二线(郑州局管中铁十七局集团有限公司宁西二线(郑州局管段)段)NX2NX2标项目部第二分部标项目部第二分部20122012年年1212月月人工挖孔桩培训人工挖孔桩培训中铁十七局集团有限公司宁西二线(郑州局管中铁十七局集团有限公司宁西二线(郑州局管段)段)NX2NX2标项目部第二分部标项目部第二分部20122012年年1212月月人工挖孔桩培训人工挖孔桩培训中铁十七局集团有限公司宁西二线(郑州局管中铁十七局集团有限公司宁西二线(郑州局管段)段)NX2NX2标项目部第二分部标项目部第二分部20122012年年1212月月人工挖孔灌注桩施工人工挖孔灌注桩施工步骤四:人工挖孔灌注桩的实例图片步骤一:人工挖孔灌注桩施工图解读步骤三:人工挖孔灌注桩的注意事项步骤二:人工挖孔灌注桩的施工过程人工挖孔灌注桩是采用人工挖掘方法成孔,然后安放钢筋笼、浇筑混凝土成桩。也称墩基础。人工挖孔灌注桩示例见图1~图4,它穿过深厚的软弱土层而直接坐落在坚硬的岩土层上。人工挖孔桩不需大型机具设备,成孔机具简单,桩身直径大,承载能力高。挖孔作业时无振动、无噪声,施工操作工艺简单,桩孔深度由地基土层实际情况控制,桩底清孔除渣彻底、干净,易保证混凝土浇筑质量,受力性能可靠,在各地应用普遍,已成为大直径灌注桩施工的一种主要方式。步骤一:人工挖孔灌注桩施工图解读步骤一:人工挖孔灌注桩施工图解读2.12.1施工机具施工机具6.通风照明设施常用的通风工具为15kW的鼓风机,配以直径为100mm的薄膜塑料送风管。5.护壁模板常用的为弧形钢模板。人工挖孔灌注桩施工用的机具比较简单,大都是一些小型轻便工具,主要有:4.混凝土浇筑机具混凝土搅拌机、小直径插人式振动器、插钎、串筒等。水下浇筑混凝土时,应配金属导管、吊斗、提升装置(卷扬机或起重机等)、浇筑架、测锤及钢筋笼吊放机械等。3.抽水工具潜水泵和胶皮软管,用于抽出桩孔内的积水。2.出土提升机具手摇轱辘或电动葫芦、吊桶。1.挖土工具、铁镐、铁锹、钢钎、铁锤、风镐等挖土工具。2.22.2施工程序施工程序人工挖孔桩护壁不同,其施工程序不同。人工挖孔灌注桩一般采用现浇混凝土护壁,但对于流砂地层、地下水丰富的强透水地带或承压水地层,须采用钢套管护壁。1.1.现浇混凝土护壁人工挖孔桩施工程序现浇混凝土护壁人工挖孔桩施工程序总的要求是分段开挖、分段浇筑混凝土护壁,既能防止孔壁坍塌,又能起到防水作用。桩孔采取分段开挖,每段高度取决于土壁直立状态的能力,一般0.5~1.0m为一施工段,开挖井孔直径为设计桩径加混凝土护壁厚度。壁施工段,即支设护壁内模板(工具式活动钢模板)后浇筑混凝土,其强度一般不低于C15,护壁混凝土要振捣密实;当混凝土强度达到1MPa(常温下约24h)可拆除模板,进入下一施工段。如此循环,直至挖到设计要求的深度。现浇混凝土护壁人工挖孔桩施工程序为:场地整平→放线定位→开挖第一节桩孔土方→测量控制→构筑第一节护壁→安装垂直运输架、起重手动轱辘或卷扬机、吊土桶、排水、通风、照明设施→循环挖土、构筑护壁至设计标高→清理虚土、排除积水、检查尺寸和持力层、基底验收→安放钢筋笼→浇注混凝土。图5为现浇混凝土护壁人工挖孔桩施工示意图。图图55现浇混凝土护壁人工挖孔桩施工示意图现浇混凝土护壁人工挖孔桩施工示意图a)在护壁保护下开挖土方b)支模板浇注混凝土c)浇注桩身混凝土2.32.3施工要点施工要点2.3.12.3.1挖孔挖孔2.3.32.3.3浇注桩身混凝土浇注桩身混凝土2.3.22.3.2钢筋笼施工钢筋笼施工2.3.12.3.1挖孔挖孔1.1.开孔前,桩位应定位放样准确,在桩位外设置定位护桩,安装护壁模板必须用桩中心点校正模板位置,并由专人负责。2.孔口护壁可用混凝土护壁,高度根据底层...
