普通钢屋架课程设计VIP免费

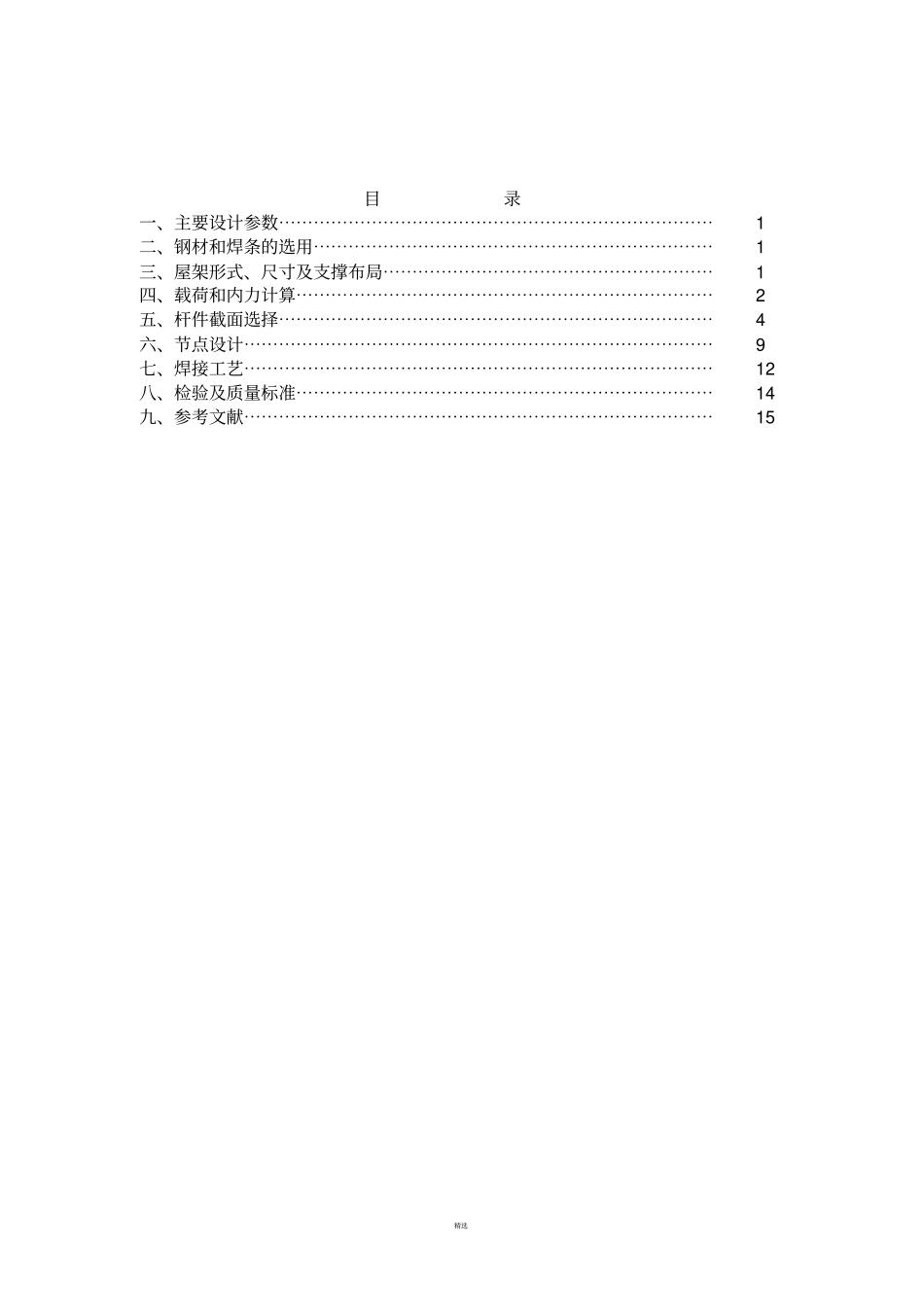

普通钢屋架课程设计_第1页
1/16

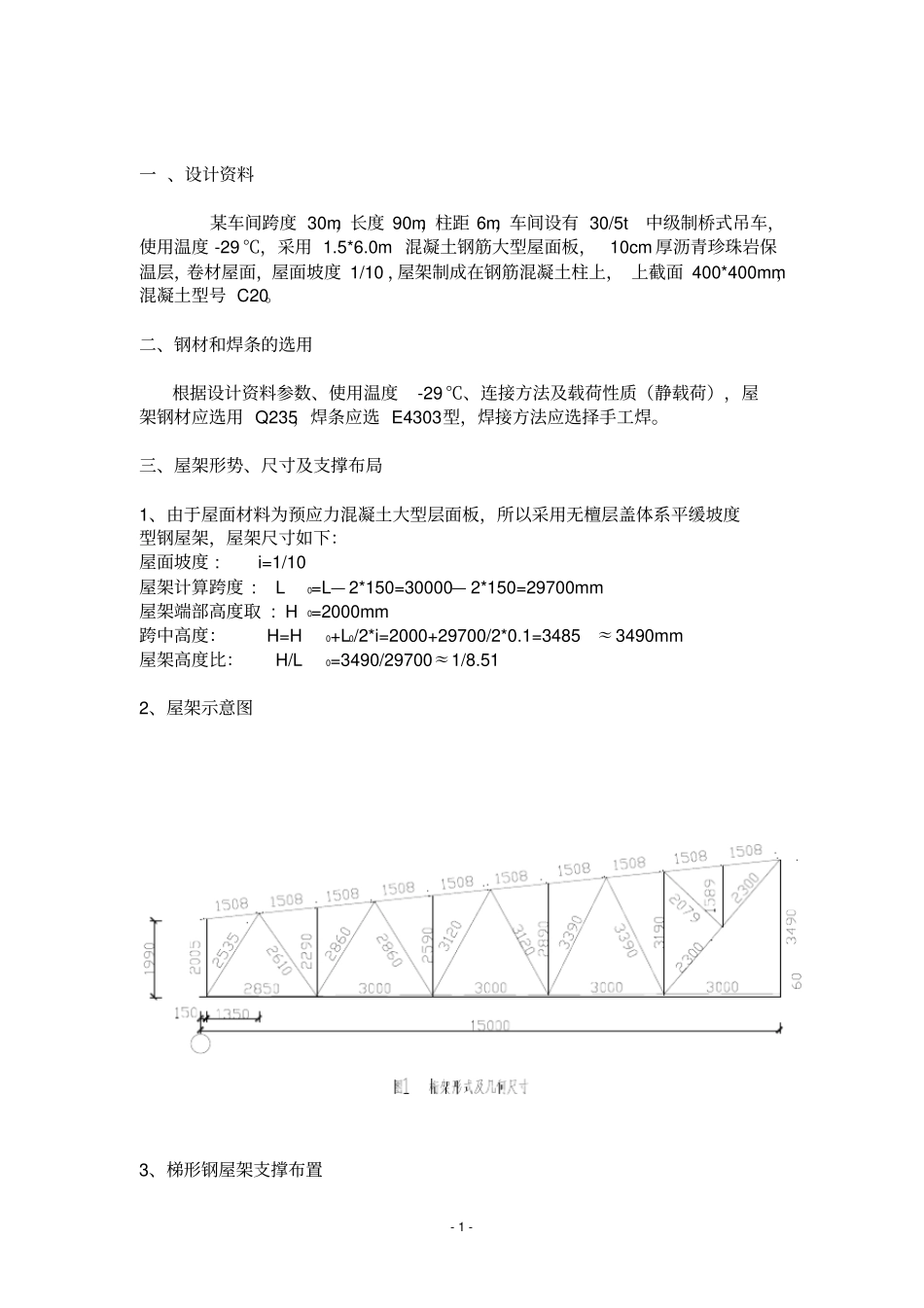

普通钢屋架课程设计_第2页
2/16

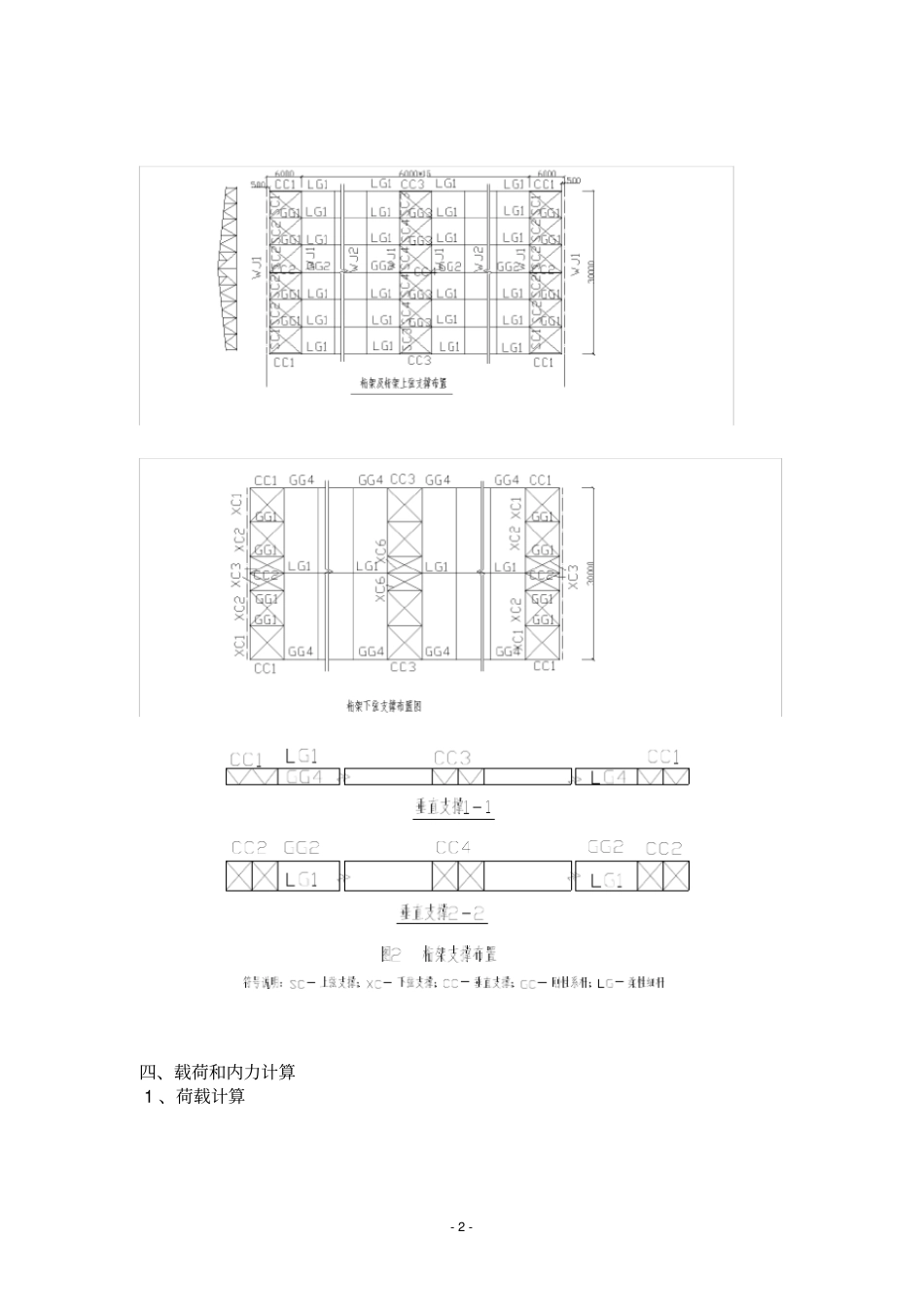

普通钢屋架课程设计_第3页
3/16
精选目录一、主要设计参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 二、钢材和焊条的选用⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 三、屋架形式、尺寸及支撑布局⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 四、载荷和内力计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 五、杆件截面选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 六、节点设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 七、焊接工艺⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12 八、检验及质量标准⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14 九、参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15 - 1 - 一 、设计资料某车间跨度 30m,长度 90m,柱距 6m,车间设有 30/5t 中级制桥式吊车,使用温度 -29 ℃,采用 1.5*6.0m 混凝土钢筋大型屋面板, 10cm 厚沥青珍珠岩保温层,卷材屋面,屋面坡度 1/10 ,屋架制成在钢筋混凝土柱上, 上截面 400*400mm,混凝土型号 C20。二、钢材和焊条的选用根据设计资料参数、使用温度-29 ℃、连接方法及载荷性质(静载荷),屋架钢材应选用 Q235,焊条应选 E4303型,焊接方法应选择手工焊。三、屋架形势、尺寸及支撑布局1、由于屋面材料为预应力混凝土大型层面板,所以采用无檀层盖体系平缓坡度型钢屋架,屋架尺寸如下:屋面坡度 : i=1/10 屋架计算跨度 : L0=L— 2*150=30000— 2*150=29700mm 屋架端部高度取 : H0=2000mm 跨中高度: H=H0+L0/2*i=2000+29700/2*0.1=3485≈3490mm 屋架高度比: H/L0=3490/29700≈1/8.51 2、屋架示意图3、梯形钢屋架支撑布置- 2 - 四、载荷和内力计算 1 、荷载计算- 3 - 设计屋架应考虑以下三种组合:(1)全跨节点永久荷载 +全跨可变荷载。全跨界点永久荷载及全跨可变荷载为 F=(3.66+1.82 )× 1.5 ×6=49.32KN (2)全跨节点永久荷载 +半跨节点可变荷载全跨节点永久荷载: F1=3.66 ×1.5 ×6=32.94KN 半跨节点可变荷载: F2=1.82 ×1.5 ×6=16.38KN (3)全跨节点屋架(包括支撑)+半跨节点屋面板自重 +半跨屋面活荷载全跨节点屋架自重: F3=0.54 ×1.5 ×6=4.86KN 半跨节点屋面板自重及活荷载:F4=(1.68+0.98) ×1.5 ×6=23.94KN 上述计算中,( 1)、(2)为使用阶段荷载情况,( 3)为施工阶段荷载情况。2、内力计算由...
