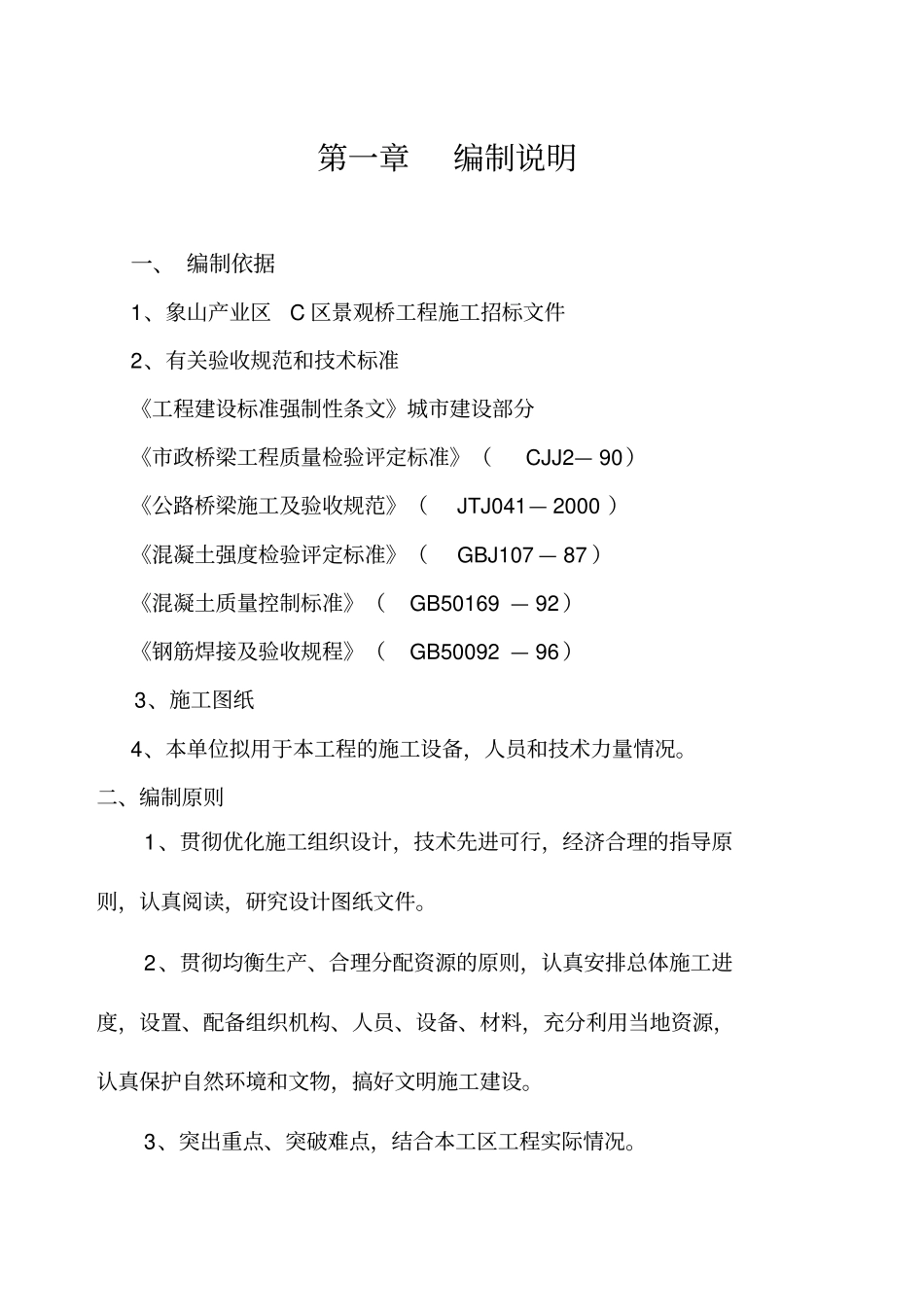

第一章编制说明一、 编制依据1、象山产业区C 区景观桥工程施工招标文件2、有关验收规范和技术标准《工程建设标准强制性条文》城市建设部分《市政桥梁工程质量检验评定标准》（CJJ2— 90）《公路桥梁施工及验收规范》（JTJ041— 2000 ）《混凝土强度检验评定标准》（GBJ107 — 87 ）《混凝土质量控制标准》（GB50169 — 92 ）《钢筋焊接及验收规程》（GB50092 — 96 ）3、施工图纸4、本单位拟用于本工程的施工设备，人员和技术力量情况。二、编制原则1、贯彻优化施工组织设计，技术先进可行，经济合理的指导原则，认真阅读，研究设计图纸文件。2、贯彻均衡生产、合理分配资源的原则，认真安排总体施工进度，设置、配备组织机构、人员、设备、材料，充分利用当地资源，认真保护自然环境和文物，搞好文明施工建设。3、突出重点、突破难点，结合本工区工程实际情况。4、坚持技术先进、科学合理、经济适用与实事求是相结合的原则，合理安排施工，最大限度地减少施工对当地交通及生活带来的影响 。第二章工程简况一、简况1、建设单位：象山产业区投资建设有限公司2、工程名称：象山产业区C 区景观桥工程3、设计单位：林同炎 .李国豪土建工程咨询公司4、承包单位：宁波宏海建设集团有限公司5、建设地点：白岩山（经六路上）二、 工程工程特征：象山产业区C 区景观桥位于象山产业园区经六路上，是产业园区连接象山城区的主干道的重要工程。该桥设计荷载城-A 级，桥面净宽59m ，总宽 38m ，由两座独立拱桥（非机动车和人行道桥）和两座简支桥（车行桥）组成，车行桥桥面纵坡1.4% ，双向横坡2% ，非机动车和人行道桥纵坡1.4% ，横坡 1.5% 。车行桥上部结构采用10*2钢筋砼空心板梁 +3*13预应力砼空心板梁，预制高度钢筋砼空心板梁52cm ，预制高度预应力砼空心板梁62cm, 桥面铺装采用8 cm 的 C40 防水混凝土铺装层，钢筋混凝土组合式防撞栏杆。全桥在桥台处设置4 道 80 型钢伸缩缝，采用GTZ 板式橡胶支座。下部结构采用桩柱式桥墩，桩接盖梁,轻型桥台， 0.8-1m 直径钻孔灌注桩基础非机动车和人行道桥上部结构采用连续箱梁+ 拱肋吊杆，连续箱梁高度 120cm, 桥面铺装采用6 cm 的 C40 防水混凝土铺装层，，钢筋混凝土组合式防撞栏杆，全桥在桥台处设置4 道 80 型钢伸缩缝，下部结构采用墩台，轻型桥台，0.8-1m直径钻孔灌注桩基础。主要工程量：1、41M Φ80cm钻孔灌注桩12 根， 45M Φ100cm钻孔灌注桩12根...
