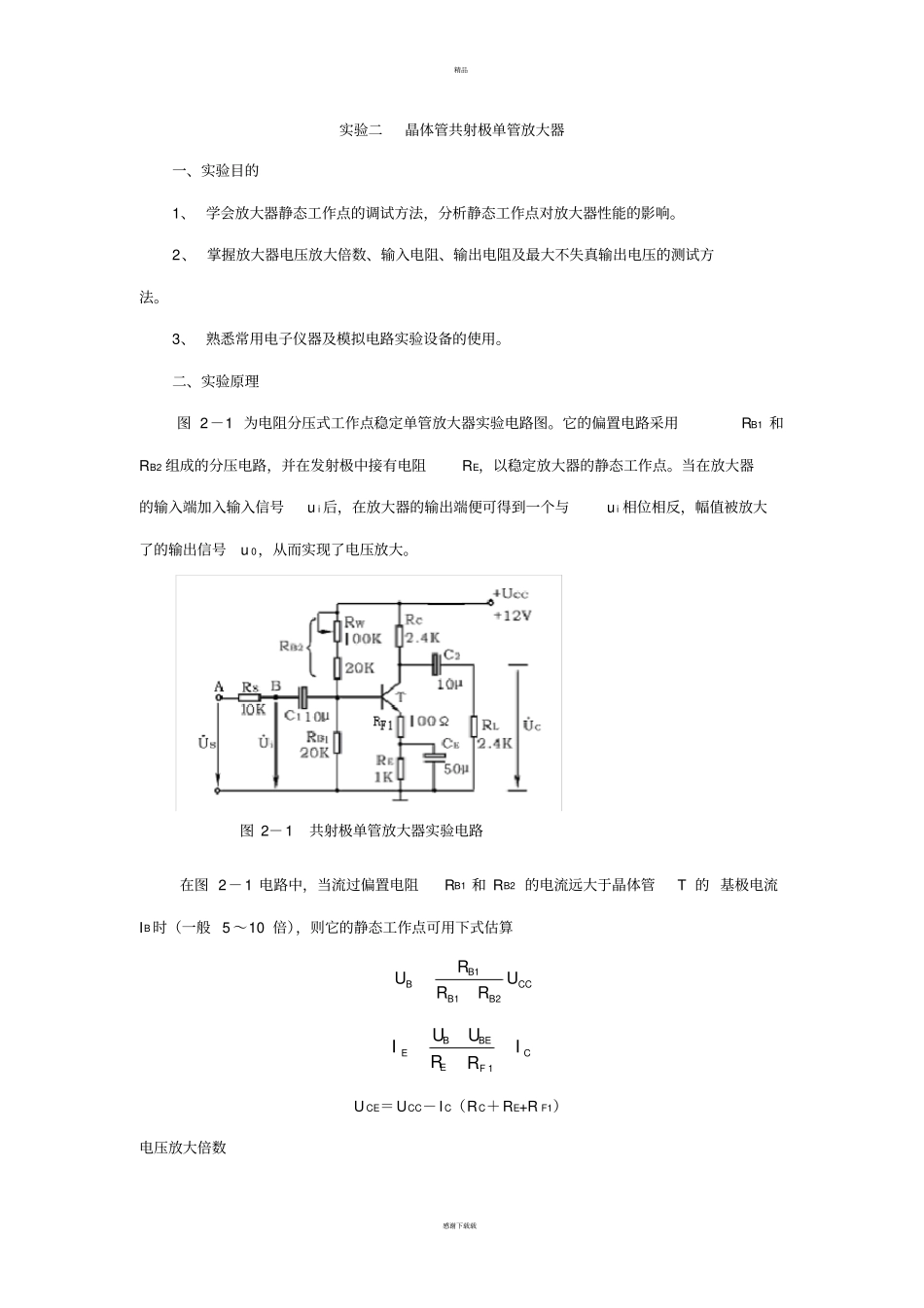

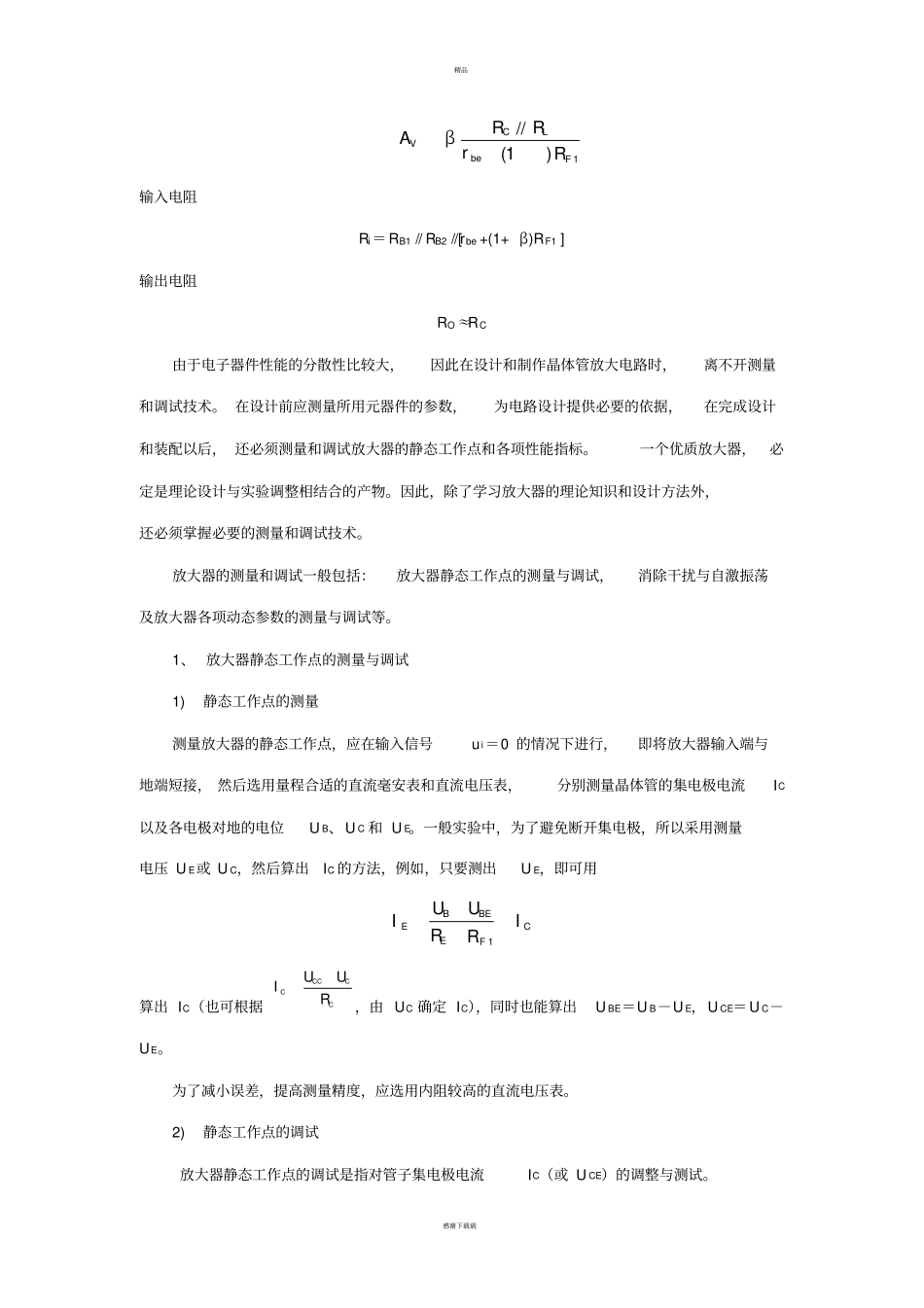

精品感谢下载载实验二晶体管共射极单管放大器一、实验目的1、 学会放大器静态工作点的调试方法,分析静态工作点对放大器性能的影响。2、 掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。3、 熟悉常用电子仪器及模拟电路实验设备的使用。二、实验原理图 2-1 为电阻分压式工作点稳定单管放大器实验电路图。它的偏置电路采用RB1 和RB2 组成的分压电路,并在发射极中接有电阻RE,以稳定放大器的静态工作点。当在放大器的输入端加入输入信号u i 后,在放大器的输出端便可得到一个与u i 相位相反,幅值被放大了的输出信号u 0,从而实现了电压放大。在图 2-1 电路中,当流过偏置电阻RB1 和 RB2 的电流远大于晶体管T 的 基极电流IB 时(一般 5 ~10 倍),则它的静态工作点可用下式估算CCB2B1B1BURRRUCEBEBEIRUUI1FRU CE=UCC-I C(RC+RE+R F1)电压放大倍数图 2-1 共射极单管放大器实验电路精品感谢下载载1)1(FR//beLCVrRRβA输入电阻Ri=RB1 // RB2 //[rbe +(1+ β)RF1 ]输出电阻RO≈RC由于电子器件性能的分散性比较大,因此在设计和制作晶体管放大电路时,离不开测量和调试技术。 在设计前应测量所用元器件的参数,为电路设计提供必要的依据,在完成设计和装配以后, 还必须测量和调试放大器的静态工作点和各项性能指标。一个优质放大器,必定是理论设计与实验调整相结合的产物。因此,除了学习放大器的理论知识和设计方法外,还必须掌握必要的测量和调试技术。放大器的测量和调试一般包括:放大器静态工作点的测量与调试,消除干扰与自激振荡及放大器各项动态参数的测量与调试等。1、 放大器静态工作点的测量与调试1) 静态工作点的测量测量放大器的静态工作点,应在输入信号u i=0 的情况下进行,即将放大器输入端与地端短接, 然后选用量程合适的直流毫安表和直流电压表,分别测量晶体管的集电极电流IC以及各电极对地的电位U B、U C 和 U E。一般实验中,为了避免断开集电极,所以采用测量电压 U E或 U C,然后算出IC 的方法,例如,只要测出U E,即可用CEBEBEIRUUI1FR算出 IC(也可根据CCCCCRUUI,由 UC 确定 IC),同时也能算出U BE=U B-U E,U CE=U C-UE。为了减小误差,提高测量精度,应选用内阻较高的直流电压表。2) 静态工作点的调试放大器静态工作点的调试是指对管子集电极电流IC(或 U CE)的调整与测试。精品感谢下载载静态工作点是...
