晶体结构及缺陷资料VIP专享VIP免费

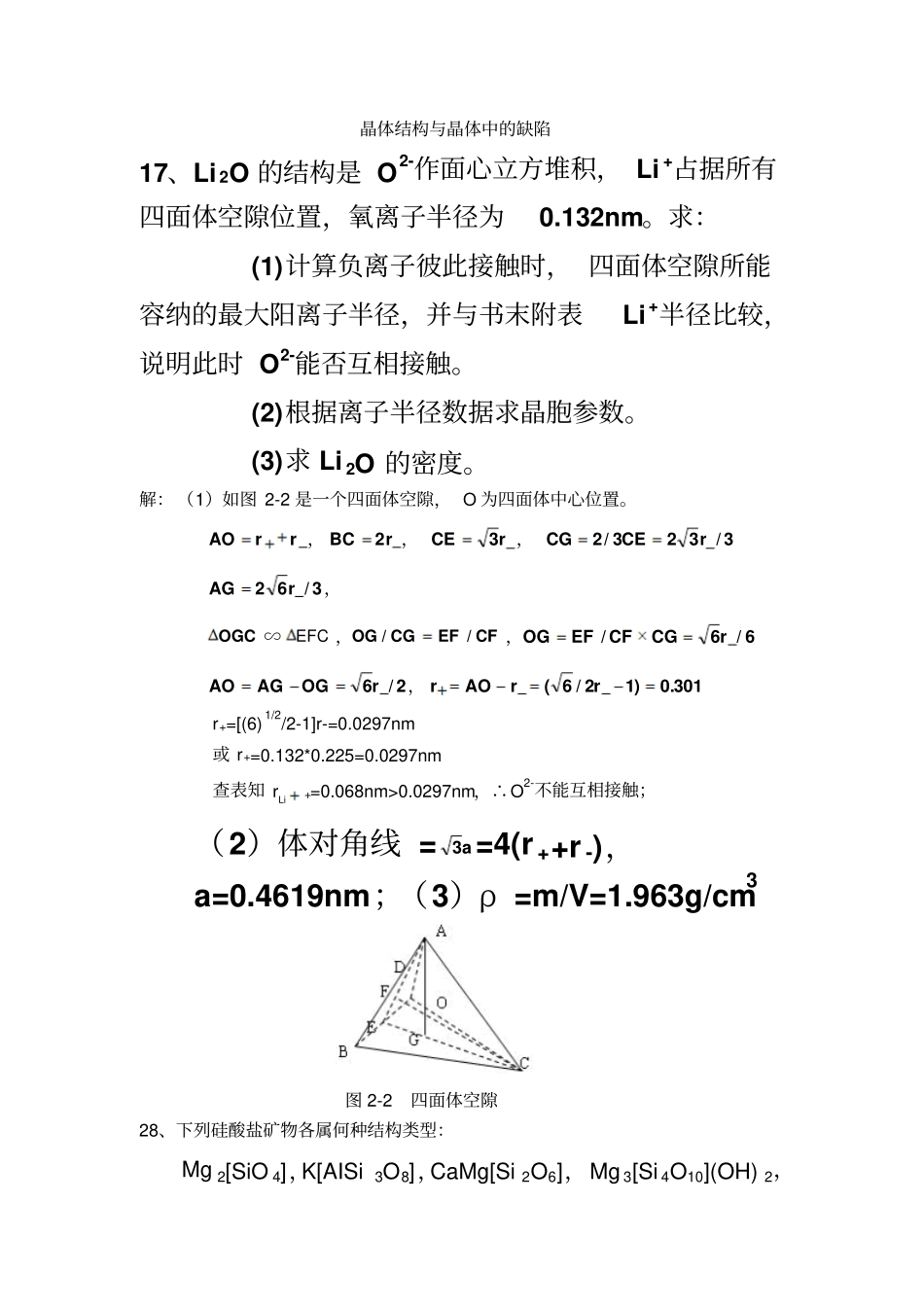

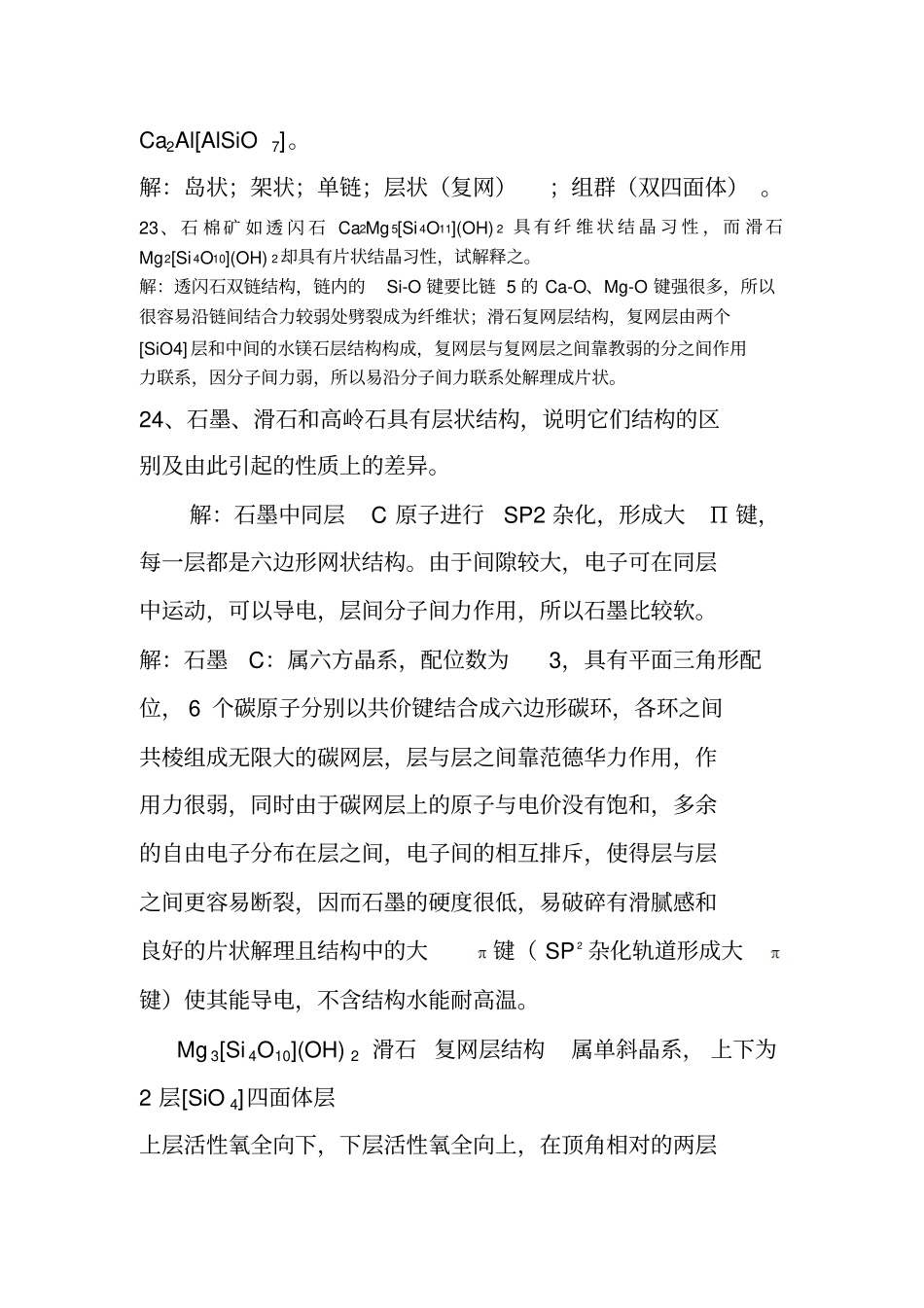

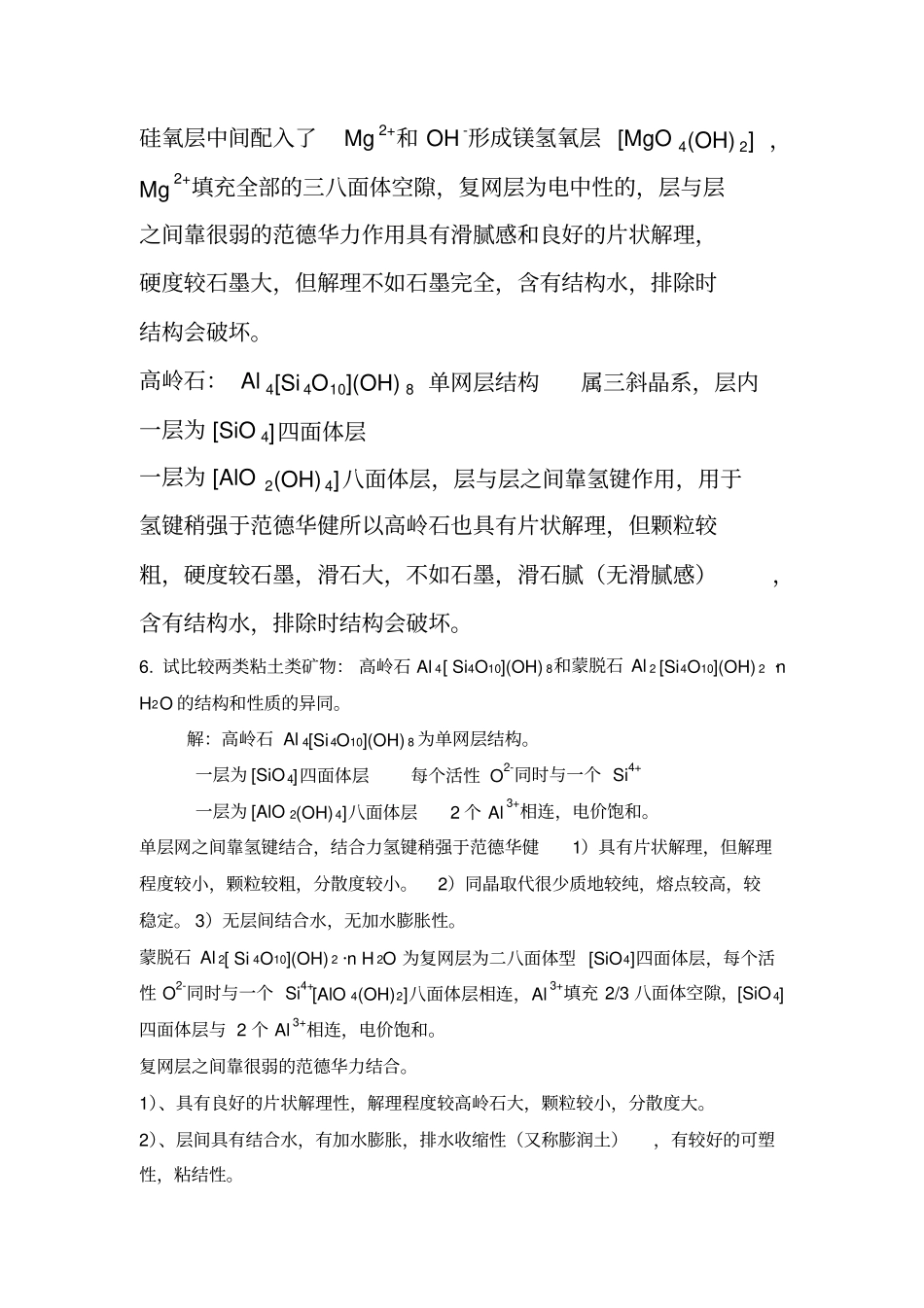

晶体结构与晶体中的缺陷17、Li 2O 的结构是 O2-作面心立方堆积， Li +占据所有四面体空隙位置，氧离子半径为0.132nm。求：(1)计算负离子彼此接触时， 四面体空隙所能容纳的最大阳离子半径，并与书末附表Li +半径比较，说明此时 O2-能否互相接触。(2)根据离子半径数据求晶胞参数。(3)求 Li 2O 的密度。解： （1）如图 2-2 是一个四面体空隙， O 为四面体中心位置。rrAO，rBC2，rCE3，3/323/2rCECG3/62rAG，OGC ∽EFC ，CFEFCGOG//，6/6/rCGCFEFOG2/6rOGAGAO，301.0)12/6(rrAOrr+=[(6)1/2/2-1]r-=0.0297nm 或 r+=0.132*0.225=0.0297nm 查表知Lir+=0.068nm>0.0297nm，∴O2-不能互相接触；（2）体对角线 =a3 =4(r ++r -)，a=0.4619nm；（3）ρ =m/V=1.963g/cm3图 2-2 四面体空隙28、下列硅酸盐矿物各属何种结构类型：Mg 2[SiO 4]，K[AISi3O8]，CaMg[Si 2O6]，Mg 3[Si 4O10](OH) 2，Ca2Al[AlSiO7]。解：岛状；架状；单链；层状（复网）；组群（双四面体） 。23、 石 棉 矿 如 透 闪 石 Ca2Mg 5[Si 4O11](OH) 2 具 有 纤 维 状 结 晶 习 性 ， 而 滑 石Mg2[Si 4O10](OH) 2却具有片状结晶习性，试解释之。解：透闪石双链结构，链内的Si-O 键要比链 5 的 Ca-O、Mg-O 键强很多，所以很容易沿链间结合力较弱处劈裂成为纤维状；滑石复网层结构，复网层由两个[SiO4] 层和中间的水镁石层结构构成，复网层与复网层之间靠教弱的分之间作用力联系，因分子间力弱，所以易沿分子间力联系处解理成片状。24、石墨、滑石和高岭石具有层状结构，说明它们结构的区别及由此引起的性质上的差异。解：石墨中同层C 原子进行SP2 杂化，形成大Π 键，每一层都是六边形网状结构。由于间隙较大，电子可在同层中运动，可以导电，层间分子间力作用，所以石墨比较软。解：石墨C：属六方晶系，配位数为3，具有平面三角形配位， 6 个碳原子分别以共价键结合成六边形碳环，各环之间共棱组成无限大的碳网层，层与层之间靠范德华力作用，作用力很弱，同时由于碳网层上的原子与电价没有饱和，多余的自由电子分布在层之间，电子间的相互排斥，使得层与层之间更容易断裂，因而石墨的硬度很低，易破碎有滑腻感和良好的片状解理且结构中的大键（ SP2 杂化轨道形成大键）使其能导电，不含结构水能耐高温。Mg 3[Si 4O10](OH) 2 滑石 复网层结构属单斜晶系， 上下为2 层[SiO 4]四面体层上层活性氧全向下，下层...
