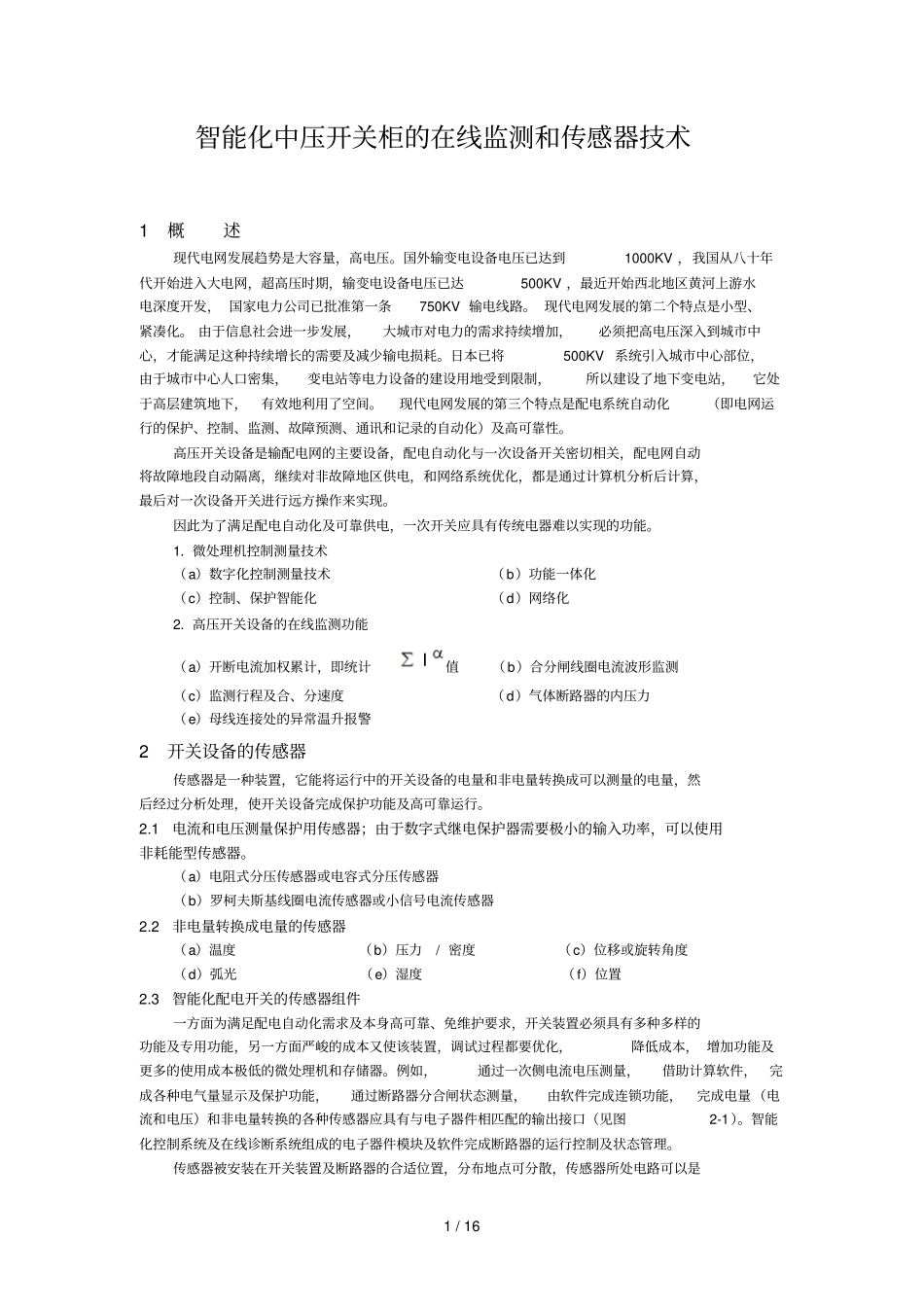

1 / 16 智能化中压开关柜的在线监测和传感器技术1 概述现代电网发展趋势是大容量，高电压。国外输变电设备电压已达到1000KV ，我国从八十年代开始进入大电网，超高压时期，输变电设备电压已达500KV ，最近开始西北地区黄河上游水电深度开发， 国家电力公司已批准第一条750KV 输电线路。 现代电网发展的第二个特点是小型、紧凑化。 由于信息社会进一步发展，大城市对电力的需求持续增加，必须把高电压深入到城市中心，才能满足这种持续增长的需要及减少输电损耗。日本已将500KV 系统引入城市中心部位，由于城市中心人口密集，变电站等电力设备的建设用地受到限制，所以建设了地下变电站，它处于高层建筑地下，有效地利用了空间。现代电网发展的第三个特点是配电系统自动化（即电网运行的保护、控制、监测、故障预测、通讯和记录的自动化）及高可靠性。高压开关设备是输配电网的主要设备，配电自动化与一次设备开关密切相关，配电网自动将故障地段自动隔离，继续对非故障地区供电，和网络系统优化，都是通过计算机分析后计算，最后对一次设备开关进行远方操作来实现。因此为了满足配电自动化及可靠供电，一次开关应具有传统电器难以实现的功能。1. 微处理机控制测量技术（a）数字化控制测量技术（b）功能一体化（c）控制、保护智能化（d）网络化2. 高压开关设备的在线监测功能（a）开断电流加权累计，即统计I值（b）合分闸线圈电流波形监测（c）监测行程及合、分速度（d）气体断路器的内压力（e）母线连接处的异常温升报警2 开关设备的传感器传感器是一种装置，它能将运行中的开关设备的电量和非电量转换成可以测量的电量，然后经过分析处理，使开关设备完成保护功能及高可靠运行。2.1 电流和电压测量保护用传感器；由于数字式继电保护器需要极小的输入功率，可以使用非耗能型传感器。（a）电阻式分压传感器或电容式分压传感器（b）罗柯夫斯基线圈电流传感器或小信号电流传感器2.2 非电量转换成电量的传感器（a）温度（b）压力/ 密度（c）位移或旋转角度（d）弧光（e）湿度（f）位置2.3 智能化配电开关的传感器组件一方面为满足配电自动化需求及本身高可靠、免维护要求，开关装置必须具有多种多样的功能及专用功能，另一方面严峻的成本又使该装置，调试过程都要优化，降低成本， 增加功能及更多的使用成本极低的微处理机和存储器。例如，通过一次侧电流电压测量，借助计算软件，完成各种电气量显示及保护功能，通过断路器分合闸状...
