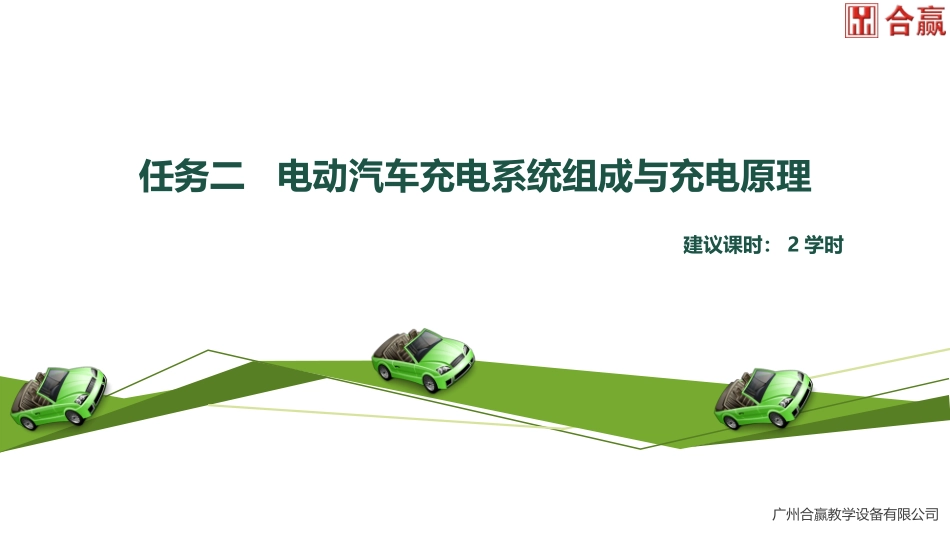

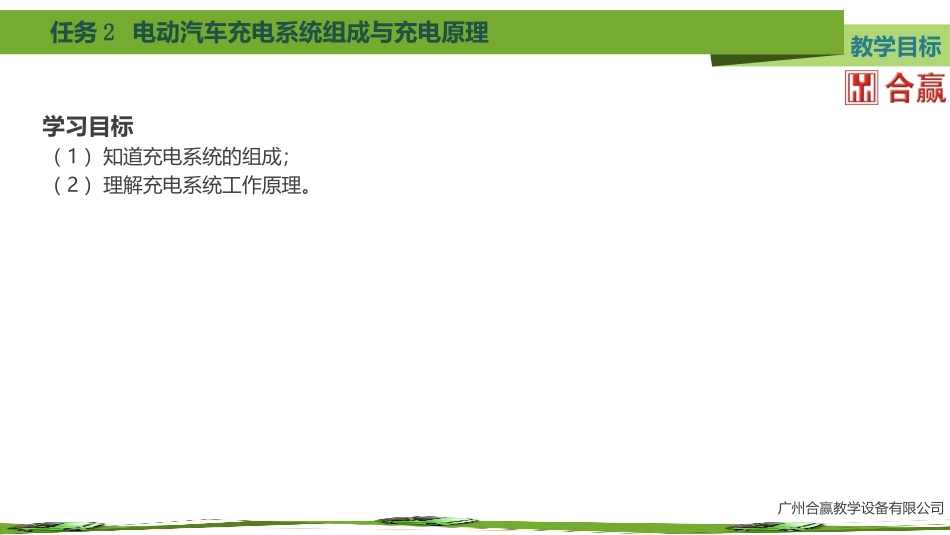

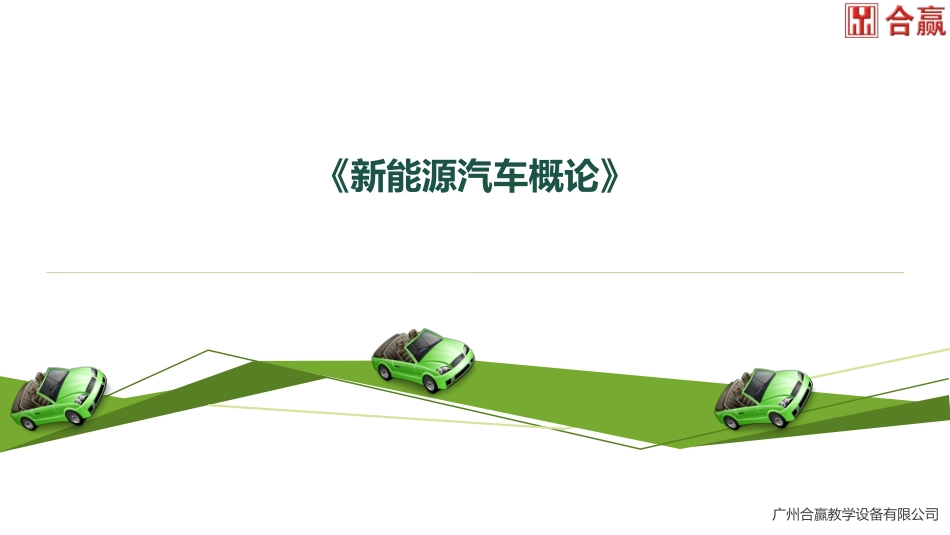

广州合赢教学设备有限公司《新能源汽车概论》广州合赢教学设备有限公司任务二电动汽车充电系统组成与充电原理建议课时：2学时广州合赢教学设备有限公司任务2电动汽车充电系统组成与充电原理学习目标（1）知道充电系统的组成；（2）理解充电系统工作原理。教学目标广州合赢教学设备有限公司任务2电动汽车充电系统组成与充电原理一、充电系统的组成二、充电系统工作原理学习目录广州合赢教学设备有限公司任务2电动汽车充电系统组成与充电原理充电系统的组成电动汽车充电系统主要包括充电柱、充电插口、车载充电器、高压控制盒（PDU）、动力电池、充电指示灯及高压导线组成，如图5-2-1所示。因车型的不同可能高压控制盒单独设置也可能集成在其他控制单元中。图5-2-1电动汽车充电系统的组成广州合赢教学设备有限公司任务2电动汽车充电系统组成与充电原理充电系统的组成1、充电桩常见的充电桩主要有交流充电桩、直流充电桩和交直流一体充电桩，如图5-2-2所示。图5-2-2交直流一体充电桩广州合赢教学设备有限公司任务2电动汽车充电系统组成与充电原理充电系统的组成2.充电插口（1）充电插口的组成充电插口是指用于连接活动电缆和电动汽车的充电部件，主要由充电插座与充电插头两部分组成，如图5-2-3所示。图5-2-3充电插口的组成广州合赢教学设备有限公司任务2电动汽车充电系统组成与充电原理充电系统的组成（2）充电插口的要求在电动汽车的产业化过程中，充电接口的标准化非常重要。充电接口应该满足以下几方面要求。①能够实现较大电流的传输和传导，避免由于电流过大引起插座发热和故障。②插头能够与插座充分藕合，接触电阻小，以免接触不良引起火花烧蚀或虚接。③能够实现必要的通信功能，方便电动汽车CAN通信或者电池管理系统与充电机对接。④具备防误插功能。因为电动汽车使用的充电设备或者电池的型号和性能不同，所以所需要的电源就不一样，同时，因为各插头的性能不同，插头的电极不能插错，这就要求不同的电源插头要有一定的识别功能。⑤具备合理的外形，方便执行插拔作业。广州合赢教学设备有限公司任务2电动汽车充电系统组成与充电原理充电系统的组成（3）充电插口的标准充电插口上，世界不同国家和不同地区都有各自的标准，目前美、欧、中三大充电插口标准成为成为主要要标准。中国的国标GB/T20234规定了交流与直流接口的标准，交流接口采用的是七针的设计，直流接口采用的九针的设计,如图5-2-4所示。广州合赢教学设备有限公司任务2电动汽车充电系统组成与充电原理充电系统的组成图5-2-4国标交流与直流接口的针脚布置及定义广州合赢教学设备有限公司任务2电动汽车充电系统组成与充电原理充电系统的组成3、车载充电器车载充电器主要功能如下：（1）将外部交流电转换成直流电给动力电池充电；（2）充电时，车载充电器根据车辆控制单元(VCU)的指令确定充电模式；（3）车载充电器内部有滤波装置，可以抑制交流电网波动对车载充电机的干扰。图5-2-5所示是大众高尔夫插电混合动力车型中的车载充电器高压线束连接。图5-2-5车载充电器高压线束连接广州合赢教学设备有限公司任务2电动汽车充电系统组成与充电原理充电系统的组成4、充电指示灯充电指示用不同的颜色（通常是绿、黄、红三种颜色）来说明电量状态。充电指示灯的功能和在车辆上的位置因车型而已。表5-2-1是江淮电动充电指示灯功能。表5-2-1江淮电动车充电指示灯的功能广州合赢教学设备有限公司任务2电动汽车充电系统组成与充电原理充电系统的组成4、高压配电箱(PDU)高压配电箱是新能源汽车集中高压配电设备，是动力电池与各高压设备的电源和信号传递的桥梁，如图5-2-6所示。图5-2-6北汽EV160的高压配电盒广州合赢教学设备有限公司任务2电动汽车充电系统组成与充电原理充电系统的组成北汽EV160高压配电箱内部结构及其高压配电系统分别见图5-2-7和图5-2-8。图5-2-7北汽EV160的高压配电盒内部结构1-动力电池高压输入正极；2-动力电池高压输入负极；3-高压输出到电机控制器正极；4-高压输出到电机控制器负极；5-PTC高压熔断器(32A)；6-压缩机高压熔断器（32A）；7-DC/DC高压熔断器（16A）；8-充电机高压熔断器（32A）；9-接快充...
