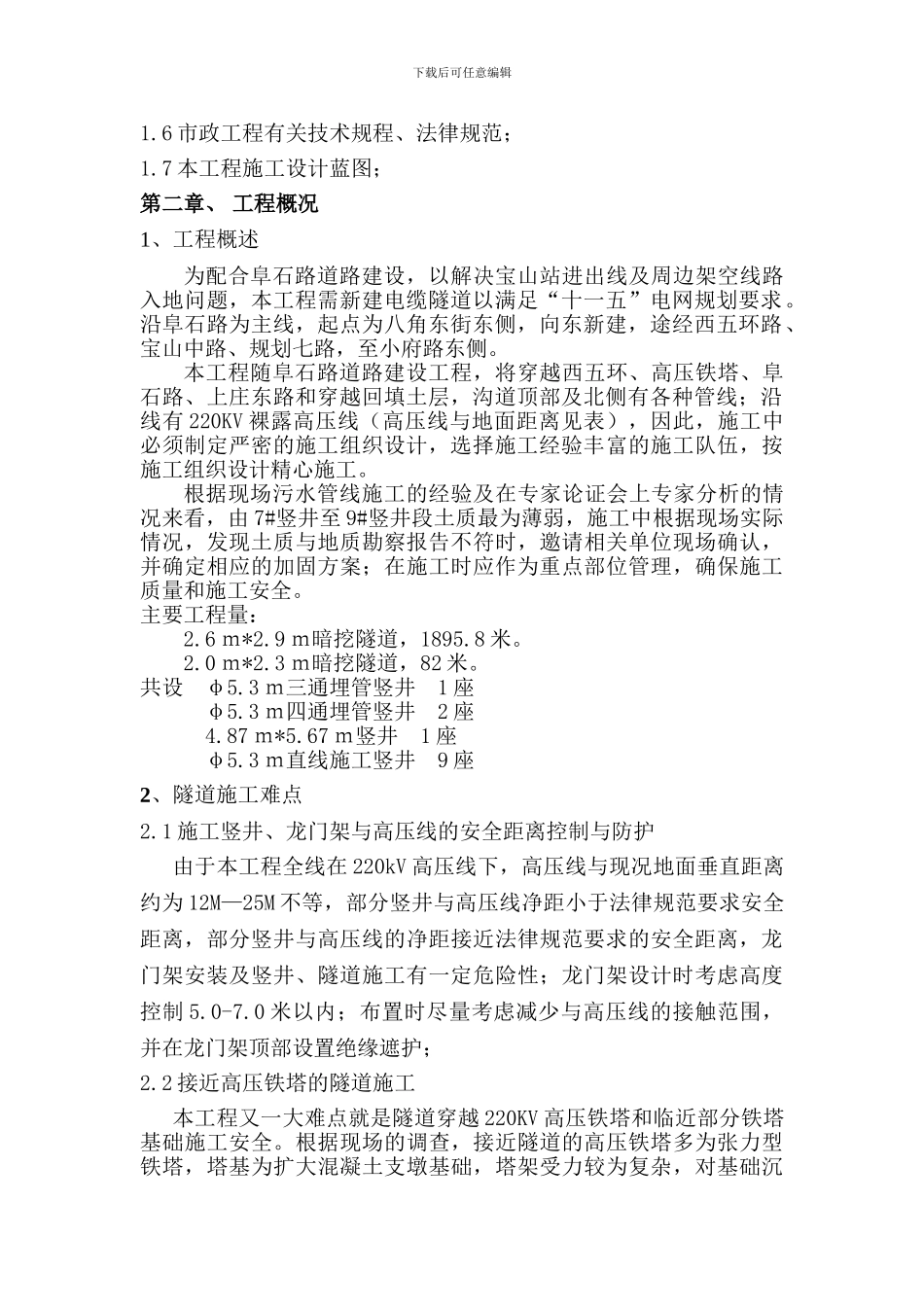

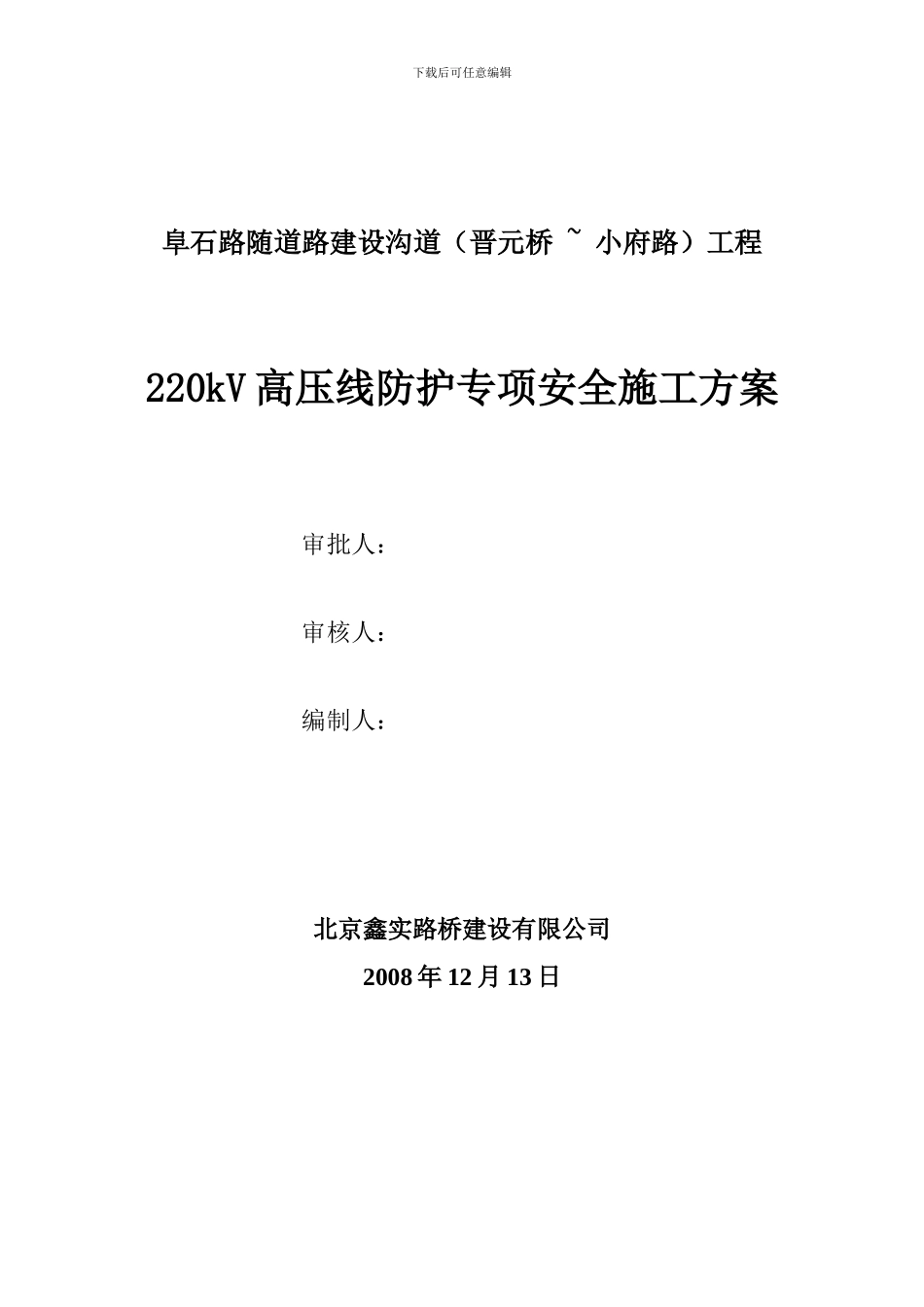

下载后可任意编辑阜石路随道路建设沟道(晋元桥 ~ 小府路)工程220kV 高压线防护专项安全施工方案审批人:审核人:编制人:市政公司工程有限责任公司2008 年 4 月 6 日北京鑫实路桥建设有限公司2008 年 12 月 13 日 下载后可任意编辑目 录第一章、 编制依据第二章、 工程概况第三章、 安全保证组织体系第四章、 施工方法及技术措施第五章、 安全生产管理措施第六章、 触电应急工作预案附:安全保障体系图龙门架结构设计图深孔注浆详图第一章、 编制依据1.1 龙门架物料提升机安全技术法律规范 JGJ88-92;1.2 建筑施工扣件式钢管脚手架安全技术法律规范 JGJB-2001;1.3《建筑施工安全检查标准》JGJ59-99 以及强制性条文;1.4《施工现场临时用电安全技术法律规范》JGJ46—2024;1.5《起重吊装机械安全操作技术法律规范》JGJ33-2001; 下载后可任意编辑1.6 市政工程有关技术规程、法律规范;1.7 本工程施工设计蓝图;第二章、 工程概况1、工程概述为配合阜石路道路建设,以解决宝山站进出线及周边架空线路入地问题,本工程需新建电缆隧道以满足“十一五”电网规划要求。沿阜石路为主线,起点为八角东街东侧,向东新建,途经西五环路、宝山中路、规划七路,至小府路东侧。本工程随阜石路道路建设工程,将穿越西五环、高压铁塔、阜石路、上庄东路和穿越回填土层,沟道顶部及北侧有各种管线;沿线有 220KV 裸露高压线(高压线与地面距离见表),因此,施工中必须制定严密的施工组织设计,选择施工经验丰富的施工队伍,按施工组织设计精心施工。 根据现场污水管线施工的经验及在专家论证会上专家分析的情况来看,由 7#竖井至 9#竖井段土质最为薄弱,施工中根据现场实际情况,发现土质与地质勘察报告不符时,邀请相关单位现场确认,并确定相应的加固方案;在施工时应作为重点部位管理,确保施工质量和施工安全。主要工程量:2.6 m*2.9 m暗挖隧道,1895.8 米。2.0 m*2.3 m暗挖隧道,82 米。共设 φ5.3 m三通埋管竖井 1 座 φ5.3 m四通埋管竖井 2 座 4.87 m*5.67 m竖井 1 座φ5.3 m直线施工竖井 9 座2、隧道施工难点2.1 施工竖井、龙门架与高压线的安全距离控制与防护由于本工程全线在 220kV 高压线下,高压线与现况地面垂直距离约为 12M—25M 不等,部分竖井与高压线净距小于法律规范要求安全距离,部分竖井与高压线的净距接近法律规范要求的安全距离,龙门架安装及竖井、隧道施工...
