2304施工组织设计-3VIP免费

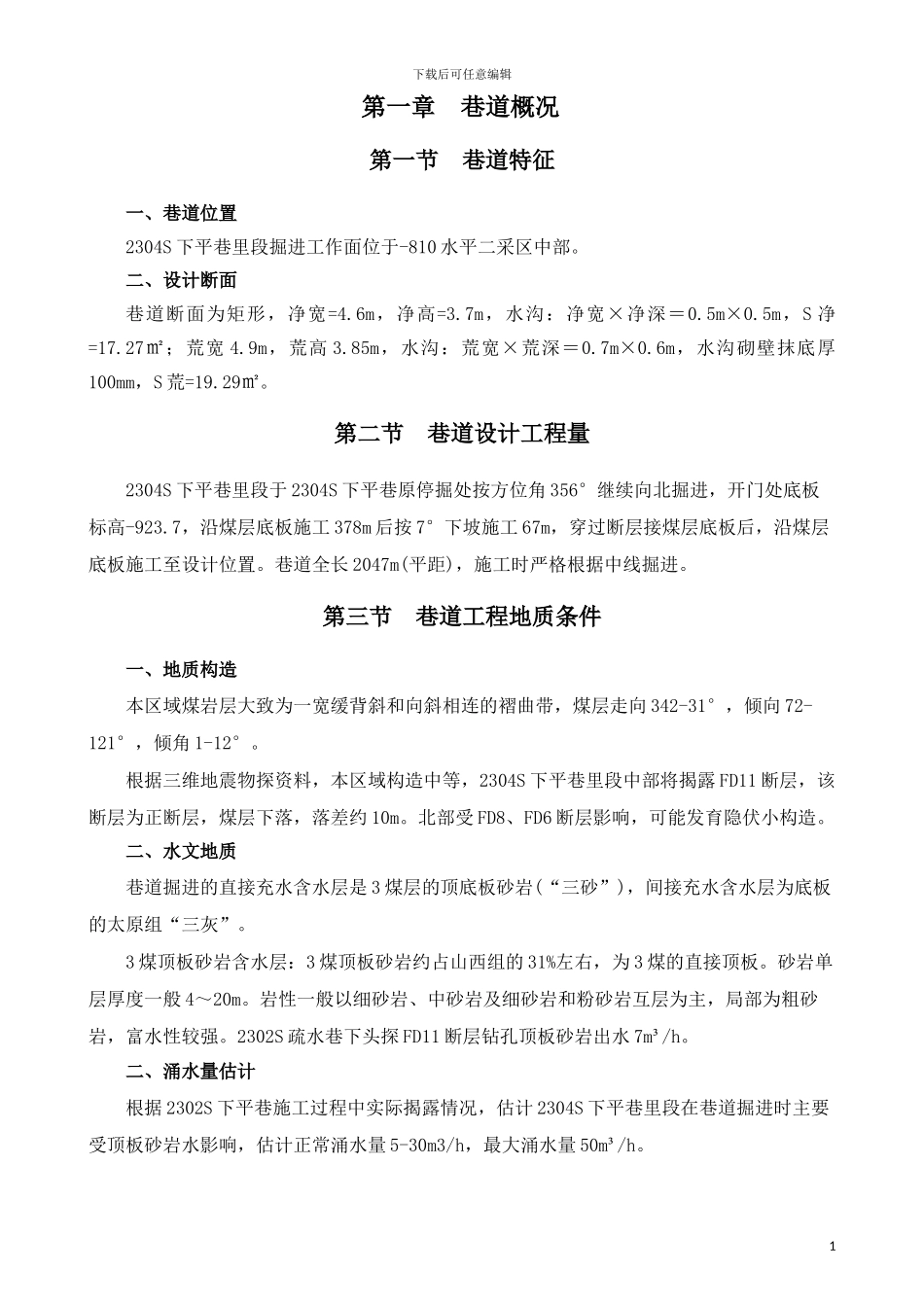

2304施工组织设计-3_第1页
1/42

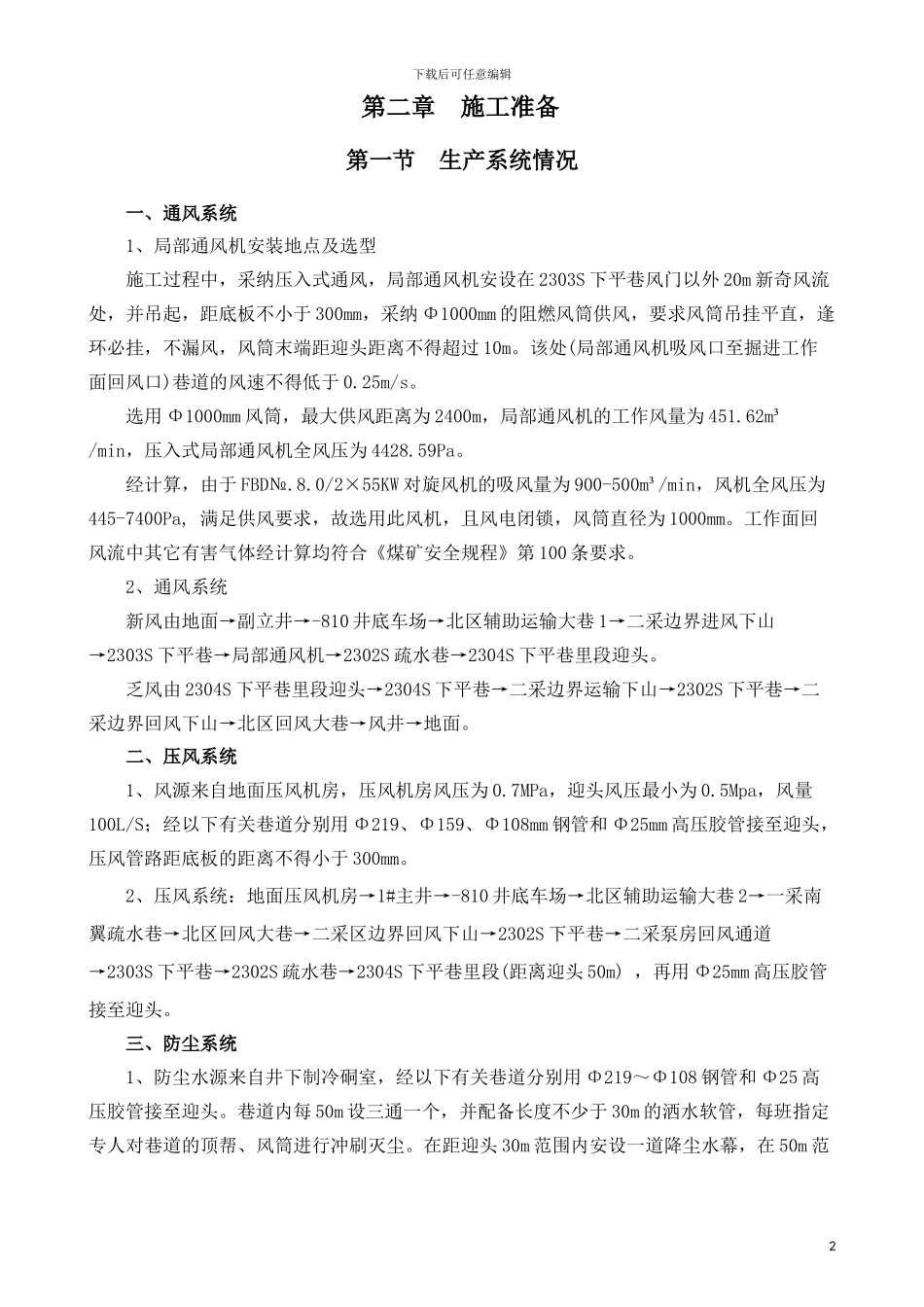

2304施工组织设计-3_第2页
2/42

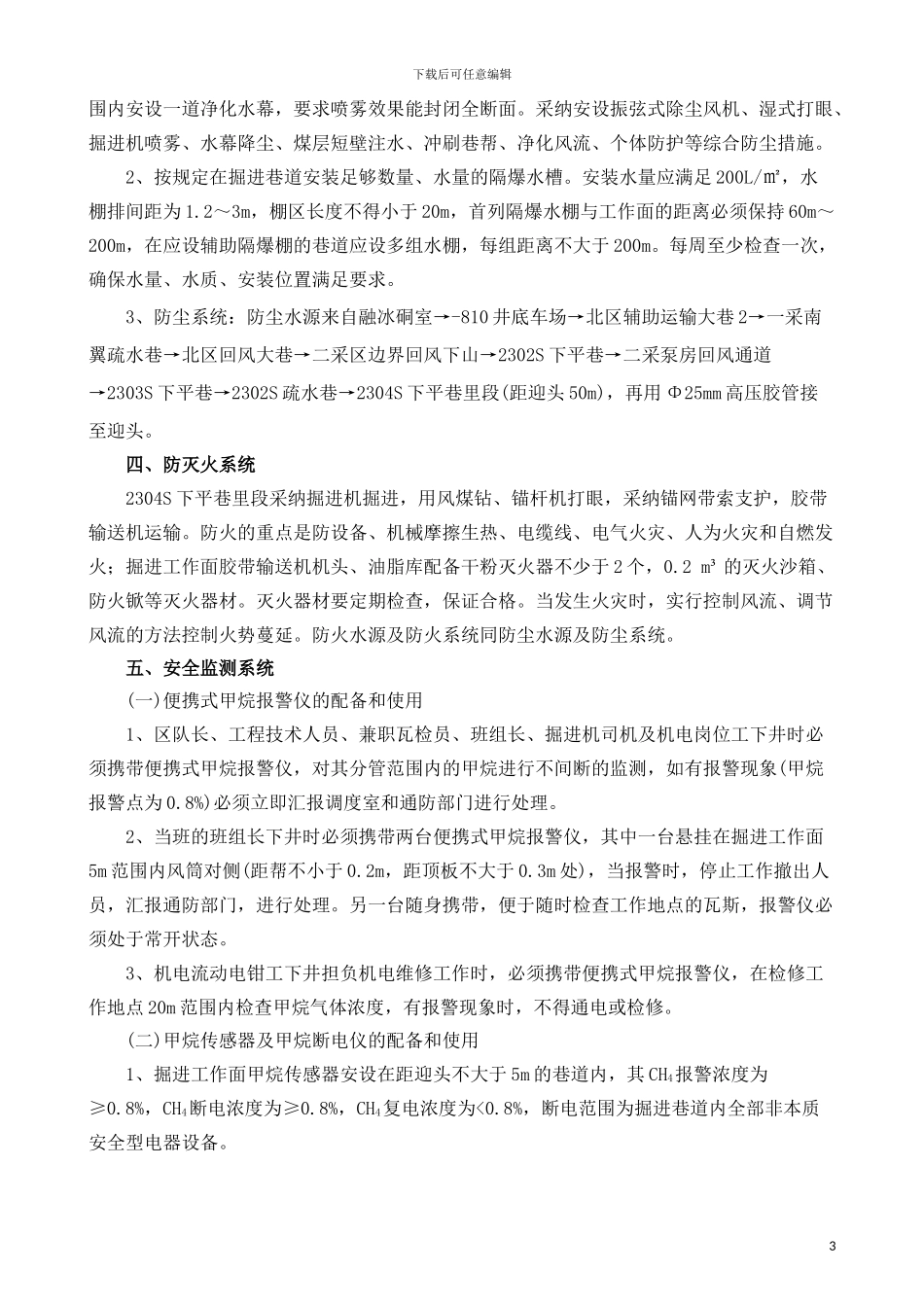

2304施工组织设计-3_第3页
3/42
1下载后可任意编辑第一章 巷道概况第一节 巷道特征一、巷道位置2304S 下平巷里段掘进工作面位于-810 水平二采区中部。二、设计断面巷道断面为矩形,净宽=4.6m,净高=3.7m,水沟:净宽×净深=0.5m×0.5m,S 净=17.27㎡;荒宽 4.9m,荒高 3.85m,水沟:荒宽×荒深=0.7m×0.6m,水沟砌壁抹底厚100mm,S 荒=19.29㎡。第二节 巷道设计工程量2304S 下平巷里段于 2304S 下平巷原停掘处按方位角 356°继续向北掘进,开门处底板标高-923.7,沿煤层底板施工 378m 后按 7°下坡施工 67m,穿过断层接煤层底板后,沿煤层底板施工至设计位置。巷道全长 2047m(平距),施工时严格根据中线掘进。第三节 巷道工程地质条件一、地质构造本区域煤岩层大致为一宽缓背斜和向斜相连的褶曲带,煤层走向 342-31°,倾向 72-121°,倾角 1-12°。根据三维地震物探资料,本区域构造中等,2304S 下平巷里段中部将揭露 FD11 断层,该断层为正断层,煤层下落,落差约 10m。北部受 FD8、FD6 断层影响,可能发育隐伏小构造。二、水文地质巷道掘进的直接充水含水层是 3 煤层的顶底板砂岩(“三砂”),间接充水含水层为底板的太原组“三灰”。3 煤顶板砂岩含水层:3 煤顶板砂岩约占山西组的 31%左右,为 3 煤的直接顶板。砂岩单层厚度一般 4~20m。岩性一般以细砂岩、中砂岩及细砂岩和粉砂岩互层为主,局部为粗砂岩,富水性较强。2302S 疏水巷下头探 FD11 断层钻孔顶板砂岩出水 7m³/h。二、涌水量估计根据 2302S 下平巷施工过程中实际揭露情况,估计 2304S 下平巷里段在巷道掘进时主要受顶板砂岩水影响,估计正常涌水量 5-30m3/h,最大涌水量 50m³/h。2下载后可任意编辑第二章 施工准备第一节 生产系统情况一、通风系统1、局部通风机安装地点及选型施工过程中,采纳压入式通风,局部通风机安设在 2303S 下平巷风门以外 20m 新奇风流处,并吊起,距底板不小于 300mm,采纳 Φ1000mm 的阻燃风筒供风,要求风筒吊挂平直,逢环必挂,不漏风,风筒末端距迎头距离不得超过 10m。该处(局部通风机吸风口至掘进工作面回风口)巷道的风速不得低于 0.25m/s。选用 Φ1000mm 风筒,最大供风距离为 2400m,局部通风机的工作风量为 451.62m³ /min,压入式局部通风机全风压为 4428.59Pa。经计算,由于 FBD№.8.0/2×55KW 对旋风机的吸风量为 900-500m³/min,风机全风压为445-7400Pa, 满足供风要求,故选用此风机,且风电闭锁,...
