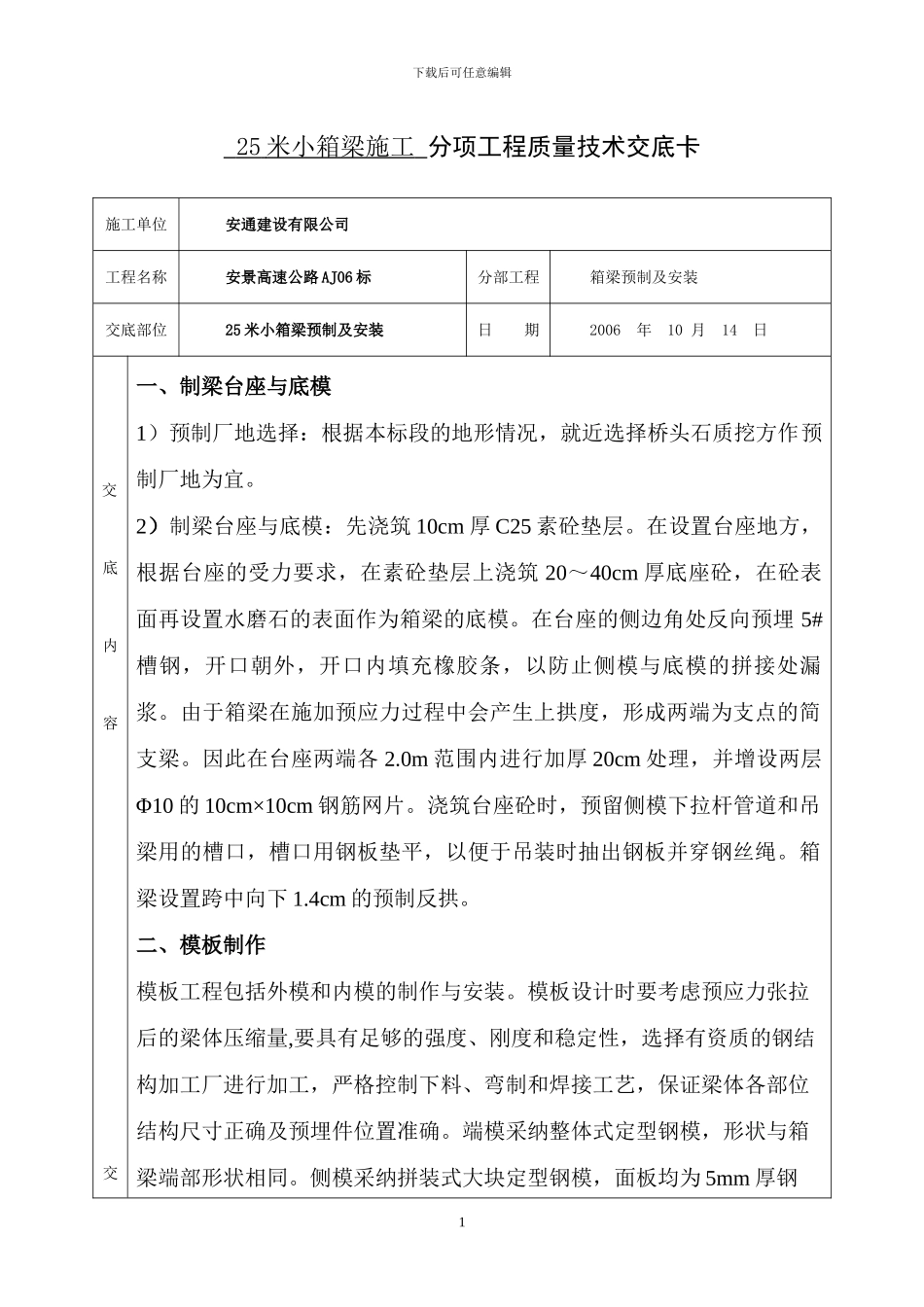

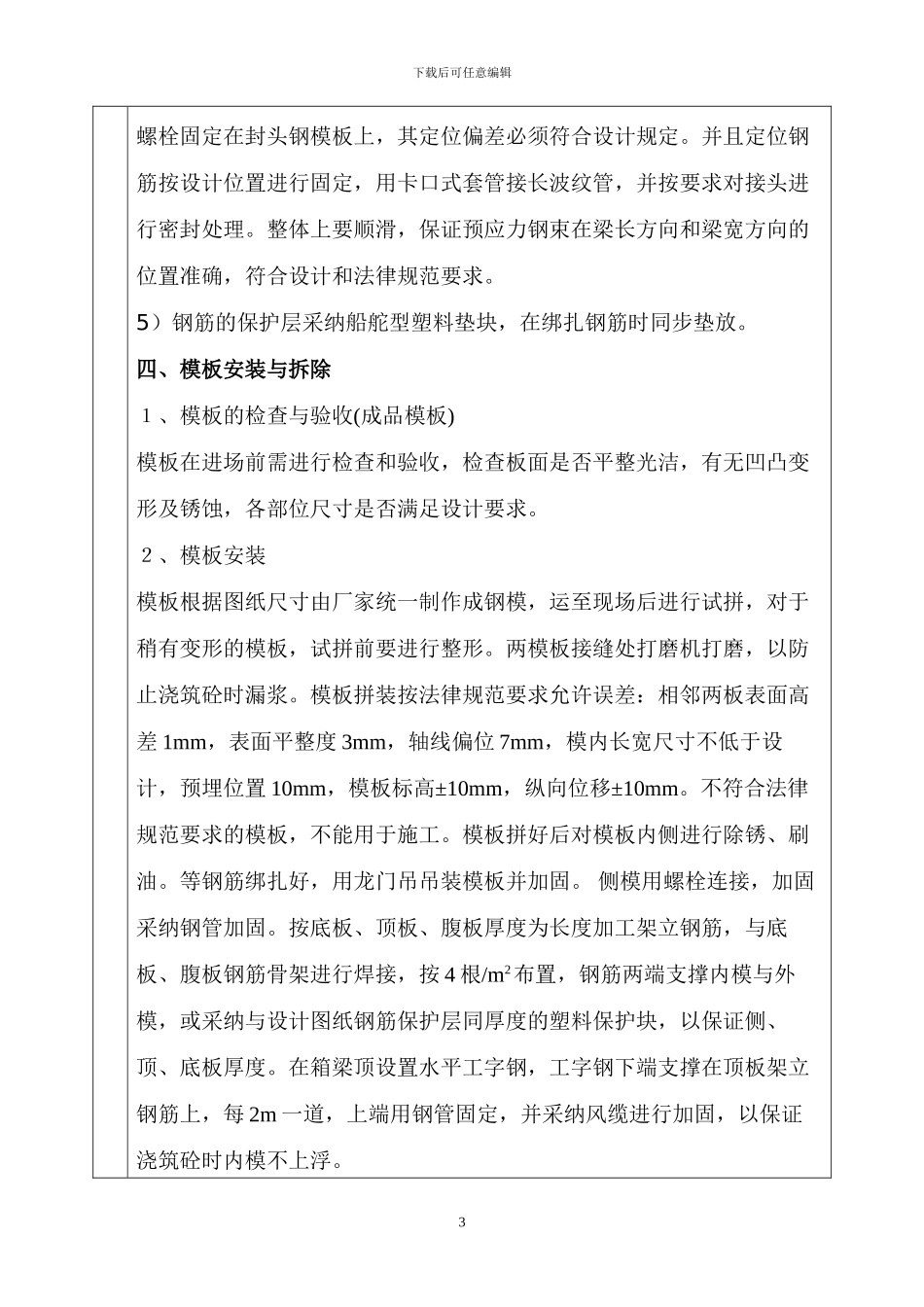

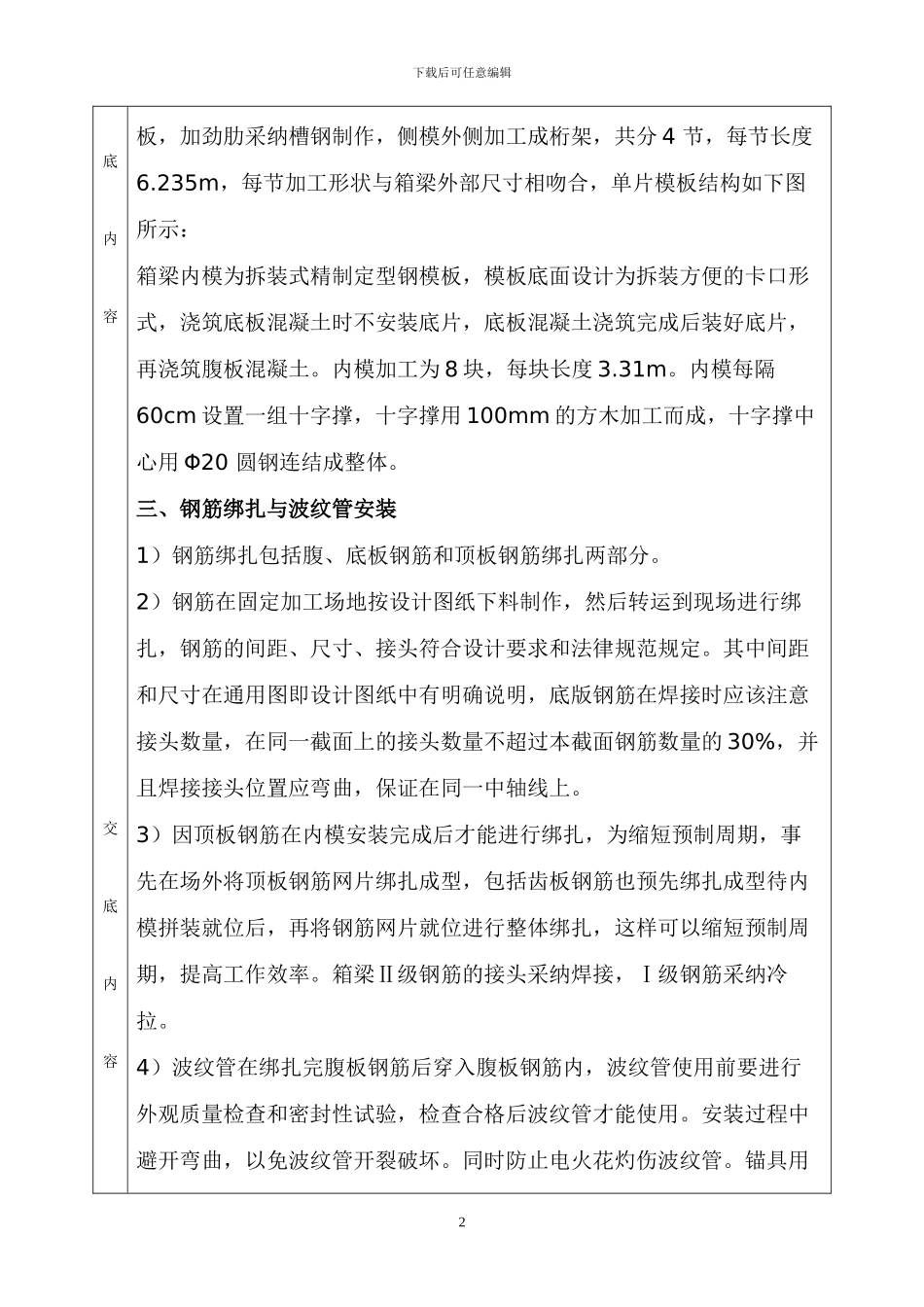

下载后可任意编辑 25 米小箱梁施工 分项工程质量技术交底卡 施工单位安通建设有限公司工程名称安景高速公路 AJ06 标分部工程 箱梁预制及安装交底部位25 米小箱梁预制及安装日 期2006 年 10 月 14 日交底内容交一、制梁台座与底模 1）预制厂地选择：根据本标段的地形情况，就近选择桥头石质挖方作预制厂地为宜。2）制梁台座与底模：先浇筑 10cm 厚 C25 素砼垫层。在设置台座地方，根据台座的受力要求，在素砼垫层上浇筑 20～40cm 厚底座砼，在砼表面再设置水磨石的表面作为箱梁的底模。在台座的侧边角处反向预埋 5#槽钢，开口朝外，开口内填充橡胶条，以防止侧模与底模的拼接处漏浆。由于箱梁在施加预应力过程中会产生上拱度，形成两端为支点的简支梁。因此在台座两端各 2.0m 范围内进行加厚 20cm 处理，并增设两层Φ10 的 10cm×10cm 钢筋网片。浇筑台座砼时，预留侧模下拉杆管道和吊梁用的槽口，槽口用钢板垫平，以便于吊装时抽出钢板并穿钢丝绳。箱梁设置跨中向下 1.4cm 的预制反拱。二、模板制作模板工程包括外模和内模的制作与安装。模板设计时要考虑预应力张拉后的梁体压缩量,要具有足够的强度、刚度和稳定性，选择有资质的钢结构加工厂进行加工，严格控制下料、弯制和焊接工艺，保证梁体各部位结构尺寸正确及预埋件位置准确。端模采纳整体式定型钢模，形状与箱梁端部形状相同。侧模采纳拼装式大块定型钢模，面板均为 5mm 厚钢1下载后可任意编辑底内容交底内容板，加劲肋采纳槽钢制作，侧模外侧加工成桁架，共分 4 节，每节长度6.235m，每节加工形状与箱梁外部尺寸相吻合，单片模板结构如下图所示：箱梁内模为拆装式精制定型钢模板，模板底面设计为拆装方便的卡口形式，浇筑底板混凝土时不安装底片，底板混凝土浇筑完成后装好底片，再浇筑腹板混凝土。内模加工为 8 块，每块长度 3.31m。内模每隔60cm 设置一组十字撑，十字撑用 100mm 的方木加工而成，十字撑中心用 Φ20 圆钢连结成整体。三、钢筋绑扎与波纹管安装1）钢筋绑扎包括腹、底板钢筋和顶板钢筋绑扎两部分。2）钢筋在固定加工场地按设计图纸下料制作，然后转运到现场进行绑扎，钢筋的间距、尺寸、接头符合设计要求和法律规范规定。其中间距和尺寸在通用图即设计图纸中有明确说明，底版钢筋在焊接时应该注意接头数量，在同一截面上的接头数量不超过本截面钢筋数量的 30%，并且焊接接头位置应弯曲，保证在同一中轴线上。3）因顶板钢筋在内...
