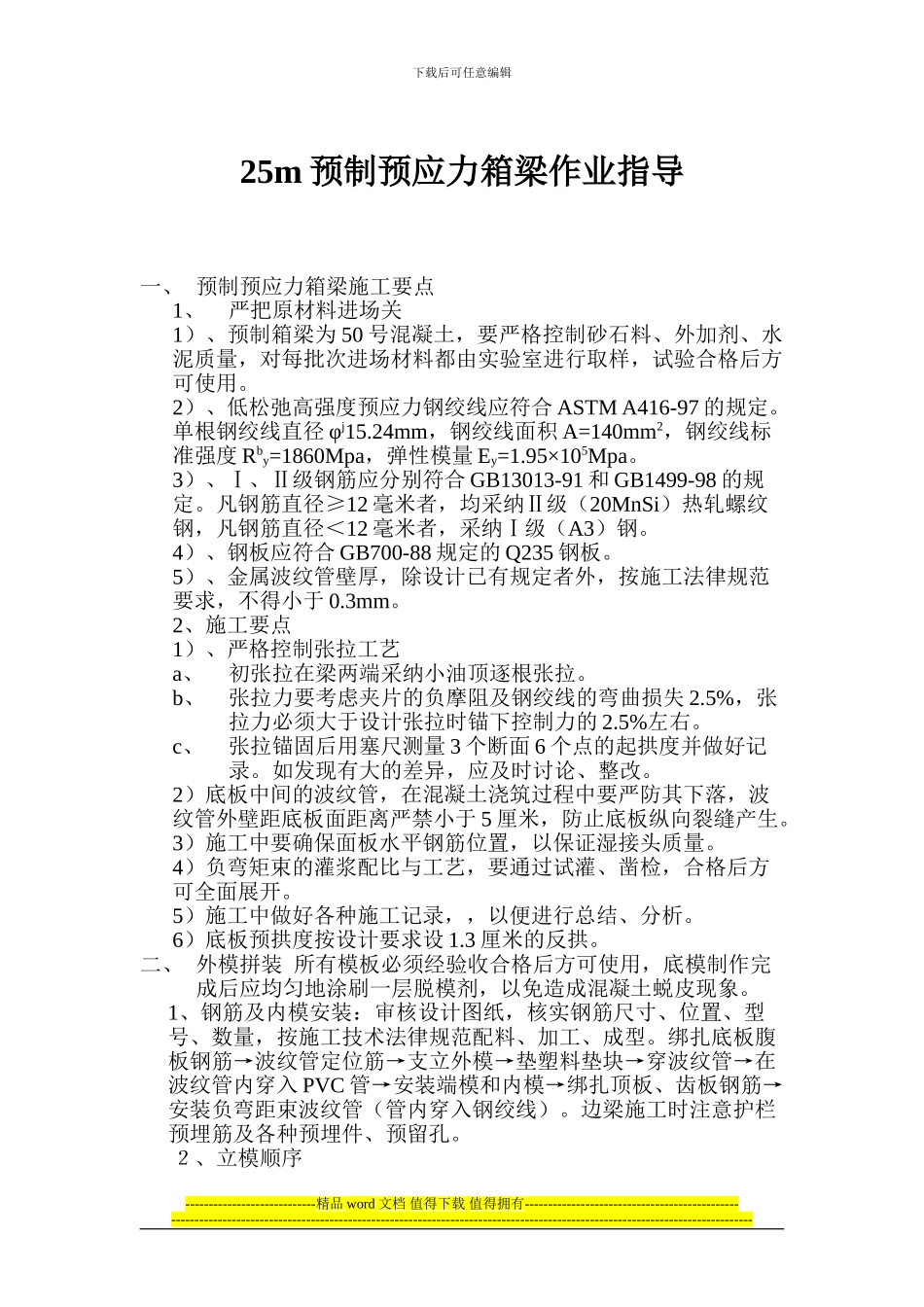

下载后可任意编辑25m 预制预应力箱梁作业指导一、 预制预应力箱梁施工要点1、严把原材料进场关1）、预制箱梁为 50 号混凝土，要严格控制砂石料、外加剂、水泥质量，对每批次进场材料都由实验室进行取样，试验合格后方可使用。2）、低松弛高强度预应力钢绞线应符合 ASTM A416-97 的规定。单根钢绞线直径 φj15.24mm，钢绞线面积 A=140mm2，钢绞线标准强度 Rby=1860Mpa，弹性模量 Ey=1.95×105Mpa。3）、Ⅰ、Ⅱ级钢筋应分别符合 GB13013-91 和 GB1499-98 的规定。凡钢筋直径≥12 毫米者，均采纳Ⅱ级（20MnSi）热轧螺纹钢，凡钢筋直径＜12 毫米者，采纳Ⅰ级（A3）钢。4）、钢板应符合 GB700-88 规定的 Q235 钢板。5）、金属波纹管壁厚，除设计已有规定者外，按施工法律规范要求，不得小于 0.3mm。2、施工要点1）、严格控制张拉工艺a、初张拉在梁两端采纳小油顶逐根张拉。b、张拉力要考虑夹片的负摩阻及钢绞线的弯曲损失 2.5%，张拉力必须大于设计张拉时锚下控制力的 2.5%左右。c、张拉锚固后用塞尺测量 3 个断面 6 个点的起拱度并做好记录。如发现有大的差异，应及时讨论、整改。2）底板中间的波纹管，在混凝土浇筑过程中要严防其下落，波纹管外壁距底板面距离严禁小于 5 厘米，防止底板纵向裂缝产生。3）施工中要确保面板水平钢筋位置，以保证湿接头质量。4）负弯矩束的灌浆配比与工艺，要通过试灌、凿检，合格后方可全面展开。5）施工中做好各种施工记录，，以便进行总结、分析。6）底板预拱度按设计要求设 1.3 厘米的反拱。二、 外模拼装 所有模板必须经验收合格后方可使用，底模制作完成后应均匀地涂刷一层脱模剂，以免造成混凝土蜕皮现象。1、钢筋及内模安装：审核设计图纸，核实钢筋尺寸、位置、型号、数量，按施工技术法律规范配料、加工、成型。绑扎底板腹板钢筋→波纹管定位筋→支立外模→垫塑料垫块→穿波纹管→在波纹管内穿入 PVC 管→安装端模和内模→绑扎顶板、齿板钢筋→安装负弯距束波纹管（管内穿入钢绞线）。边梁施工时注意护栏预埋筋及各种预埋件、预留孔。２、立模顺序----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑ａ、底模板、侧模板除锈，刷脱模剂，侧模进场后先在底...
