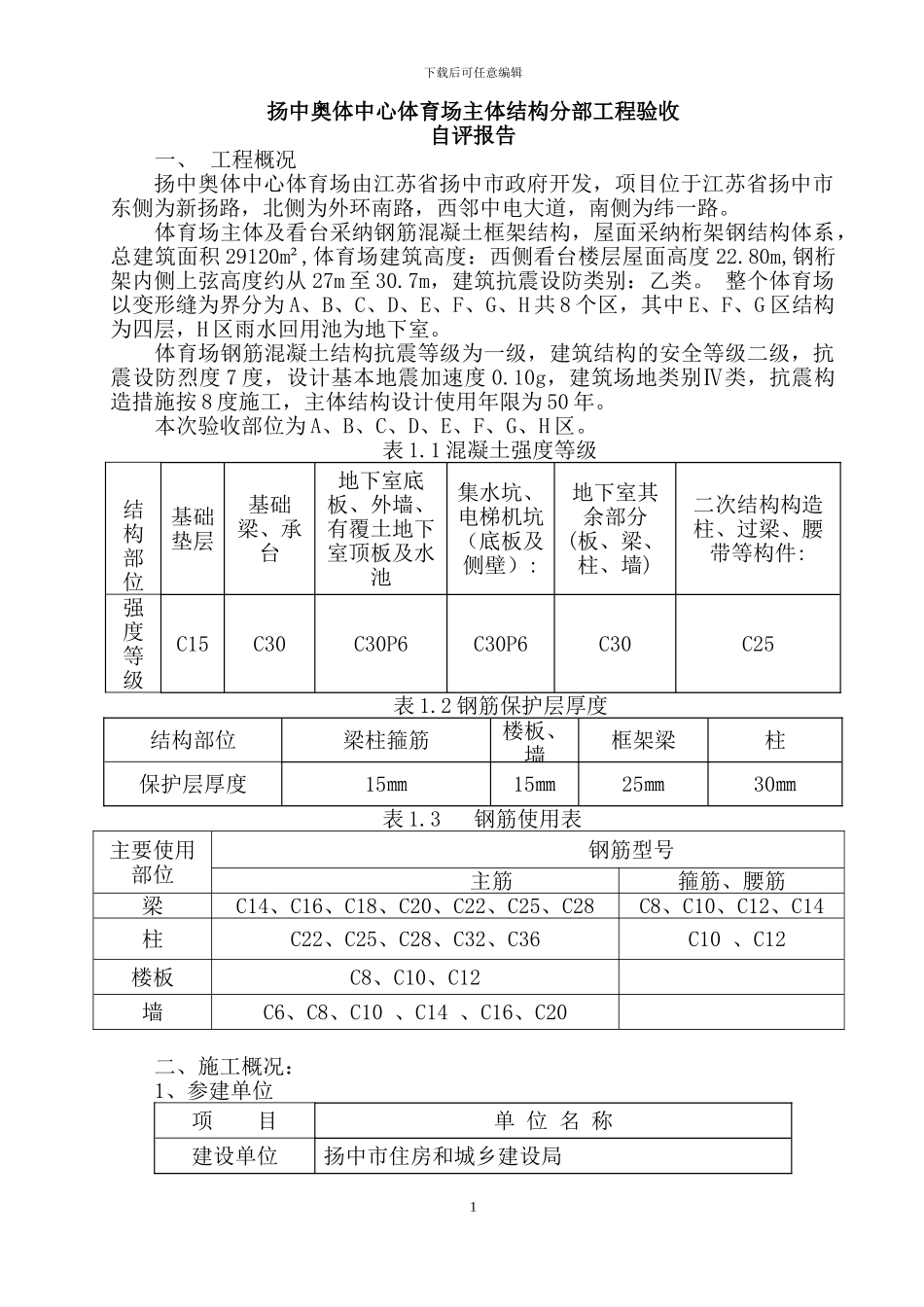

下载后可任意编辑扬中奥体中心体育场主体结构分部工程验收自评报告一、 工程概况扬中奥体中心体育场由江苏省扬中市政府开发,项目位于江苏省扬中市东侧为新扬路,北侧为外环南路,西邻中电大道,南侧为纬一路。体育场主体及看台采纳钢筋混凝土框架结构,屋面采纳桁架钢结构体系,总建筑面积 29120m²,体育场建筑高度:西侧看台楼层屋面高度 22.80m,钢桁架内侧上弦高度约从 27m 至 30.7m,建筑抗震设防类别:乙类。 整个体育场以变形缝为界分为 A、B、C、D、E、F、G、H 共 8 个区,其中 E、F、G 区结构为四层,H 区雨水回用池为地下室。体育场钢筋混凝土结构抗震等级为一级,建筑结构的安全等级二级,抗震设防烈度 7 度,设计基本地震加速度 0.10g,建筑场地类别Ⅳ类,抗震构造措施按 8 度施工,主体结构设计使用年限为 50 年。本次验收部位为 A、B、C、D、E、F、G、H 区。表 1.1 混凝土强度等级结构部位基础垫层基础梁、承台地下室底板、外墙、有覆土地下室顶板及水池集水坑、电梯机坑(底板及侧壁):地下室其余部分(板、梁、柱、墙)二次结构构造柱、过梁、腰带等构件:强度等级C15C30C30P6C30P6C30C25表 1.2 钢筋保护层厚度结构部位梁柱箍筋楼板、墙框架梁柱保护层厚度15㎜15㎜25㎜30㎜表 1.3 钢筋使用表 主要使用部位钢筋型号主筋箍筋、腰筋梁C14、C16、C18、C20、C22、C25、C28C8、C10、C12、C14柱C22、C25、C28、C32、C36C10 、C12楼板C8、C10、C12墙C6、C8、C10 、C14 、C16、C20 二、施工概况:1、参建单位项 目单 位 名 称建设单位扬中市住房和城乡建设局1下载后可任意编辑设计单位上海中森建筑工程设计顾问有限公司勘察单位镇江市勘察工程总公司监理单位上海建通工程监理有限公司检测单位扬中市建设工程质量检测中心镇江市建科建筑工程检测中心施工单位中交第四公路工程局有限公司2、施工方法:2.1.主体工程施工顺序:水平方向按不同结构形式以变形缝和后浇带划分;垂直方向按楼层划分。2.2.主体工程的主要分项工程:2.2.1 模板分项:在钢筋混凝土结构工程施工中,模板工程的质量好坏,起着决定性的作用,因此,为保证结构工程的质量,首先必须保证模板工程的质量。本工程中为保证工程质量达到江苏省“扬子杯”水平,主体结构模板均采纳新购1.5cm~1.8cm 厚多层胶合板模板,保证了木板的强度、刚度和外观观感质量,模板支撑体系严格按经审核的施工方案搭设碗扣满堂脚手架,保证了模板支撑的稳定性...
