2、承压板锚索施工作业指导书VIP免费

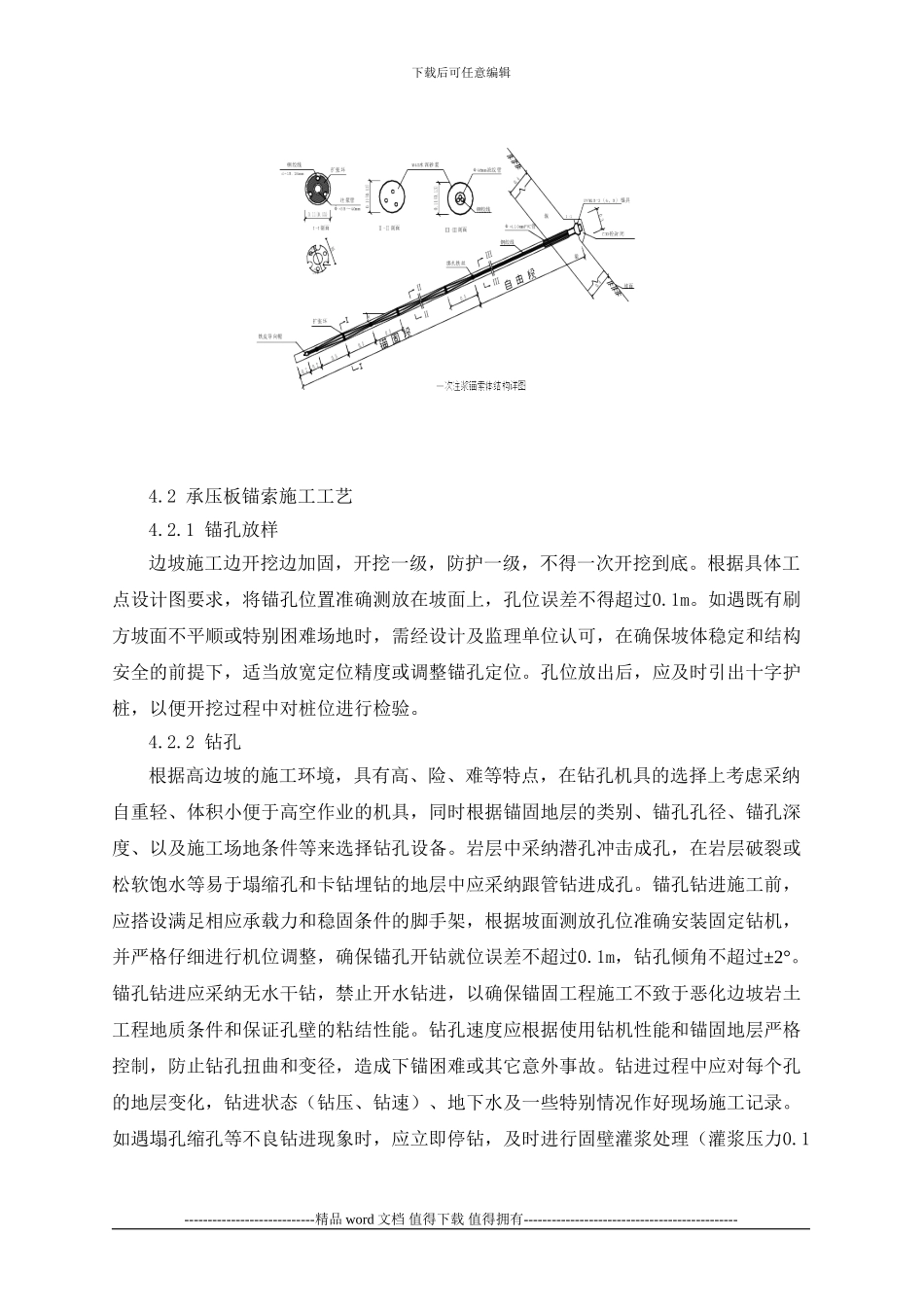

下载后可任意编辑承压板锚索施工作业指导书一、编制目的明确承压板锚索施工作业的工艺流程、操作要点和相应的工艺标准，指导、法律规范承压板锚索作业施工。二、编制依据⑴《高速铁路路基工程施工质量验收暂行标准》TB10751-2024 J1147—2024⑵《高速铁路路基工程施工技术指南》铁建设(2024)241号⑶《铁路路基施工法律规范》TB 10202-2024 J161-2024⑷《铁路路基工程施工安全技术规程》TB10302-2024 J945-2024⑸ 新建合肥至福州段铁路客运专线双线路基工点设计图及参考图三、适用范围适用于合肥至福州段铁路客运专线V标项目部承压板锚索施工。四、施工工艺4.1 承压板锚索施工工艺流程图----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------养 护强度达到 70%搭设脚手架锚 孔 放 样钻 孔清 孔锚 索 安 装锚 索 制 作注 浆承压板施工锚 索 张 拉补张拉及锁定注浆锚 头 封 闭下载后可任意编辑4.2 承压板锚索施工工艺4.2.1 锚孔放样边坡施工边开挖边加固，开挖一级，防护一级，不得一次开挖到底。根据具体工点设计图要求，将锚孔位置准确测放在坡面上，孔位误差不得超过0.1m。如遇既有刷方坡面不平顺或特别困难场地时，需经设计及监理单位认可，在确保坡体稳定和结构安全的前提下，适当放宽定位精度或调整锚孔定位。孔位放出后，应及时引出十字护桩，以便开挖过程中对桩位进行检验。4.2.2 钻孔根据高边坡的施工环境，具有高、险、难等特点，在钻孔机具的选择上考虑采纳自重轻、体积小便于高空作业的机具，同时根据锚固地层的类别、锚孔孔径、锚孔深度、以及施工场地条件等来选择钻孔设备。岩层中采纳潜孔冲击成孔，在岩层破裂或松软饱水等易于塌缩孔和卡钻埋钻的地层中应采纳跟管钻进成孔。锚孔钻进施工前，应搭设满足相应承载力和稳固条件的脚手架，根据坡面测放孔位准确安装固定钻机，并严格仔细进行机位调整，确保锚孔开钻就位误差不超过0.1m，钻孔倾角不超过±2°。锚孔钻进应采纳无水干钻，禁止开水钻进，以确保锚固工程施工不致于恶化边坡岩土工程地质条件和保证孔壁的粘结性能。钻孔速度应根据使用钻机性能和锚固地层严格控制，防止钻孔扭曲和变径，造成下锚困难或其它意外事故。钻进过程中应对每个孔的地层变化，钻进状态（钻压、钻速）、地下水及一些特别情况作好现场施工记录。如遇塌孔缩孔等不良钻进现象时，应立即停钻，及时进行固壁灌浆处理（...
