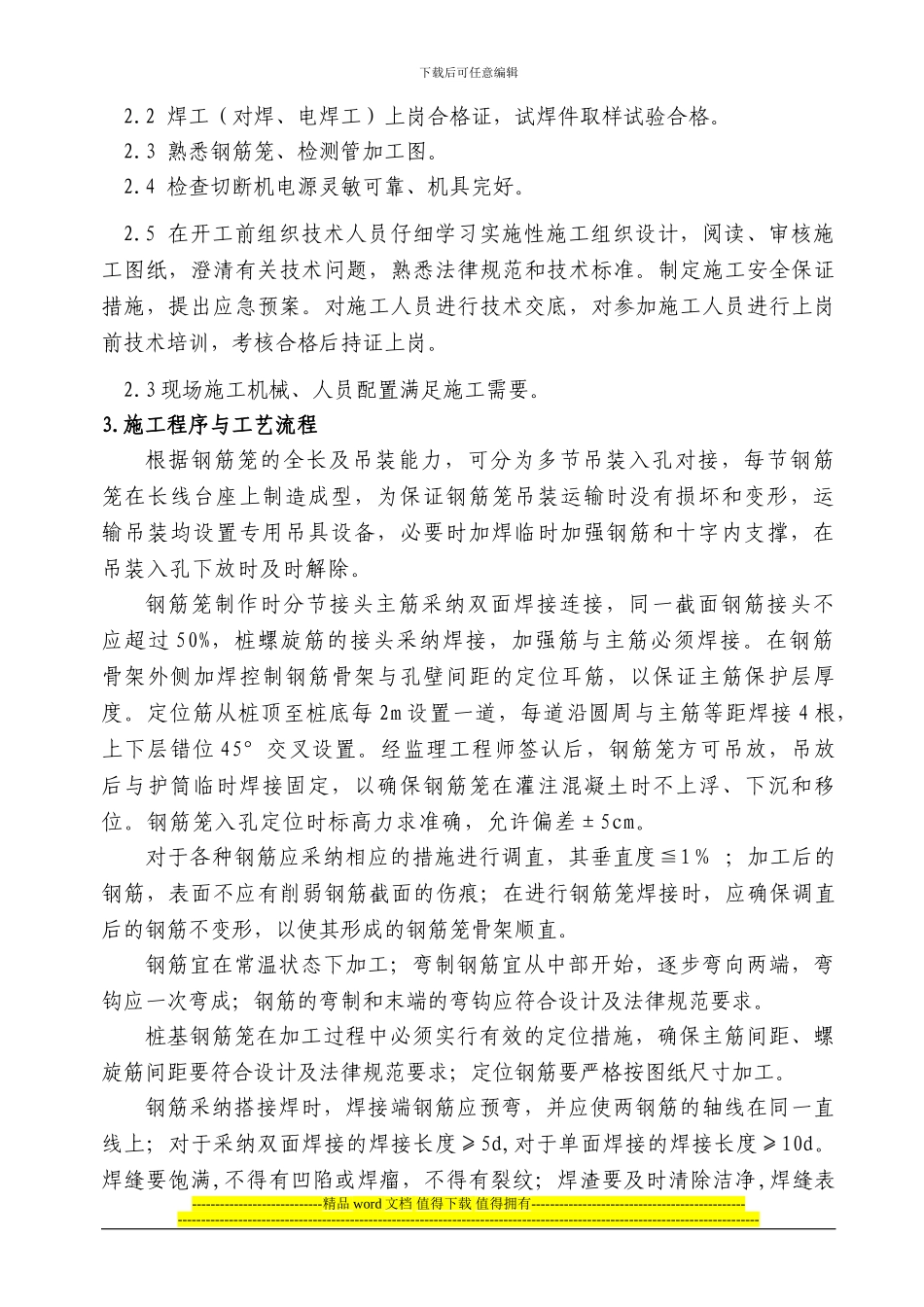

下载后可任意编辑新建南广铁路 NGZQ-8 标段桥梁工程 编 号： 钻孔桩钢筋笼施工作业指导书单 位：中铁隧道集团有限公司南广铁路 NGZQ-8 标项目部编 制： 郝应林审 核： 孙兆远批 准： 赵阶勇2024 年 8 月 29 日发布 2024 年 8 月 29 日实施1.适用范围本作业指导书适用于新建南广铁路 NGZQ-8 标段桥梁工程钻孔桩钢筋笼施工。2.作业准备 2.1 检查原材料堆码点状态标识（出厂合格证、复验报告）；电焊条出厂合格证。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑 2.2 焊工（对焊、电焊工）上岗合格证，试焊件取样试验合格。 2.3 熟悉钢筋笼、检测管加工图。2.4 检查切断机电源灵敏可靠、机具完好。2.5 在开工前组织技术人员仔细学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉法律规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。2.3 现场施工机械、人员配置满足施工需要。3.施工程序与工艺流程根据钢筋笼的全长及吊装能力，可分为多节吊装入孔对接，每节钢筋笼在长线台座上制造成型，为保证钢筋笼吊装运输时没有损坏和变形，运输吊装均设置专用吊具设备，必要时加焊临时加强钢筋和十字内支撑，在吊装入孔下放时及时解除。钢筋笼制作时分节接头主筋采纳双面焊接连接，同一截面钢筋接头不应超过 50%，桩螺旋筋的接头采纳焊接，加强筋与主筋必须焊接。在钢筋骨架外侧加焊控制钢筋骨架与孔壁间距的定位耳筋，以保证主筋保护层厚度。定位筋从桩顶至桩底每 2m 设置一道，每道沿圆周与主筋等距焊接 4 根，上下层错位 45°交叉设置。经监理工程师签认后，钢筋笼方可吊放，吊放后与护筒临时焊接固定，以确保钢筋笼在灌注混凝土时不上浮、下沉和移位。钢筋笼入孔定位时标高力求准确，允许偏差±5cm。对于各种钢筋应采纳相应的措施进行调直，其垂直度≦1％ ；加工后的钢筋，表面不应有削弱钢筋截面的伤痕；在进行钢筋笼焊接时，应确保调直后的钢筋不变形，以使其形成的钢筋笼骨架顺直。钢筋宜在常温状态下加工；弯制钢筋宜从中部开始，逐步弯向两端，弯钩应一次弯成；钢筋的弯制和...
