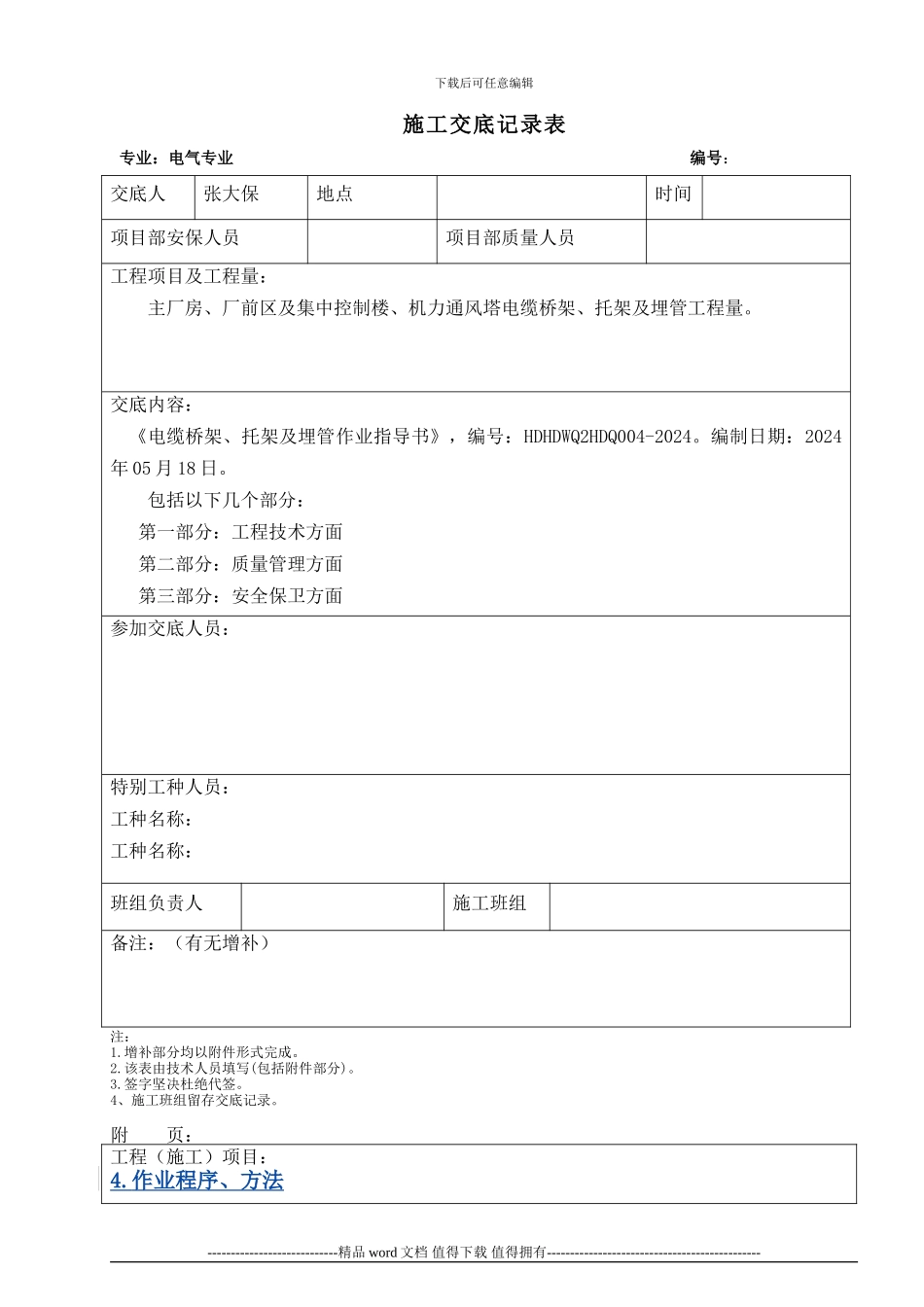

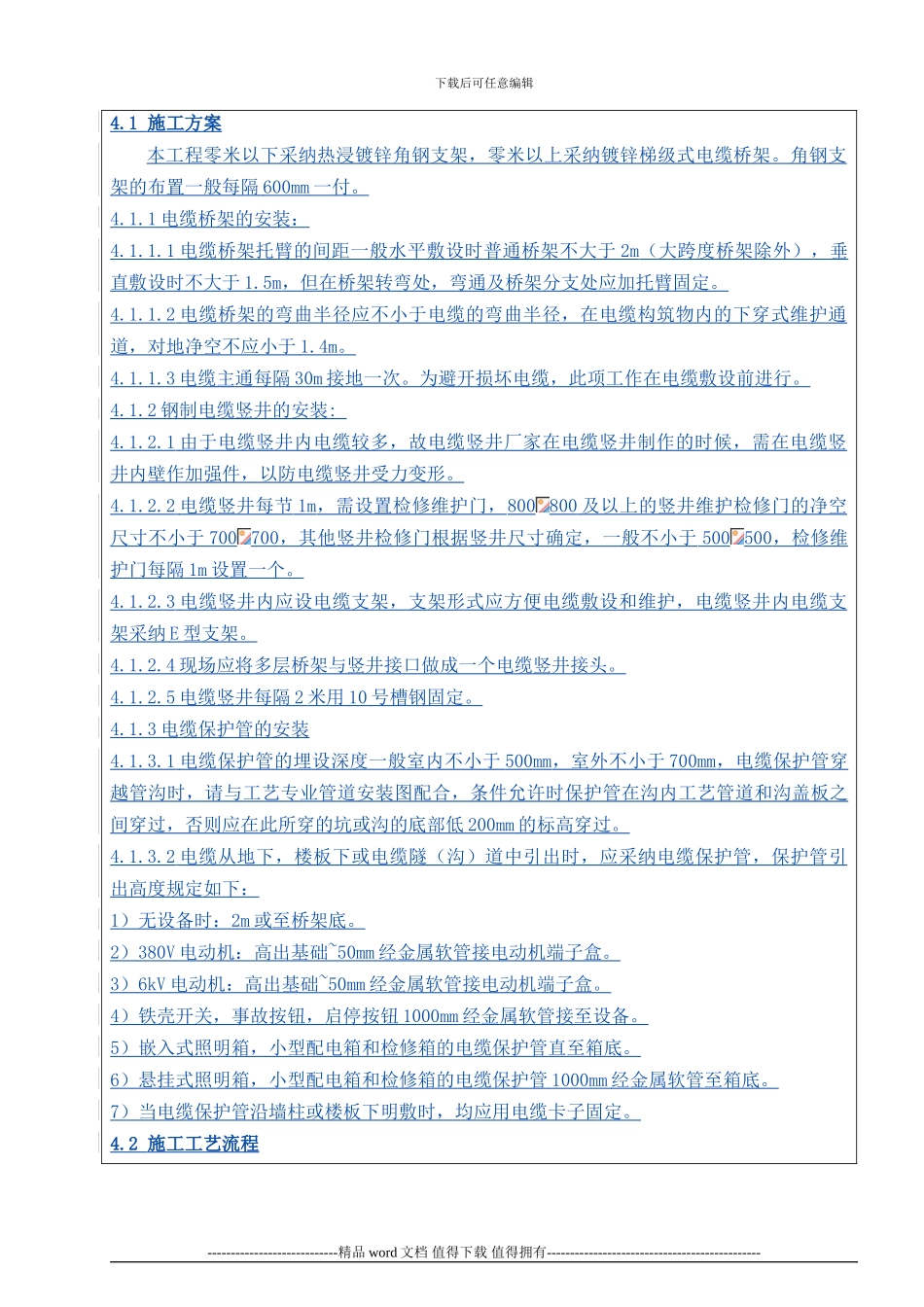

下载后可任意编辑施工交底记录表专业：电气专业 编号：交底人张大保地点时间项目部安保人员项目部质量人员工程项目及工程量：主厂房、厂前区及集中控制楼、机力通风塔电缆桥架、托架及埋管工程量。交底内容：《电缆桥架、托架及埋管作业指导书》，编号：HDHDWQ2HDQ004-2024。编制日期：2024年 05 月 18 日。包括以下几个部分：第一部分：工程技术方面第二部分：质量管理方面第三部分：安全保卫方面参加交底人员： 特别工种人员：工种名称：工种名称：班组负责人施工班组备注：（有无增补）注：1.增补部分均以附件形式完成。2.该表由技术人员填写(包括附件部分)。3.签字坚决杜绝代签。4、施工班组留存交底记录。附 页：工程（施工）项目： 4.作业程序、方法----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑4.1 施工方案本工程零米以下采纳热浸镀锌角钢支架，零米以上采纳镀锌梯级式电缆桥架。角钢支架的布置一般每隔 600mm 一付。4.1.1 电缆桥架的安装：4.1.1.1 电缆桥架托臂的间距一般水平敷设时普通桥架不大于 2m（大跨度桥架除外），垂直敷设时不大于 1.5m，但在桥架转弯处，弯通及桥架分支处应加托臂固定。4.1.1.2 电缆桥架的弯曲半径应不小于电缆的弯曲半径，在电缆构筑物内的下穿式维护通道，对地净空不应小于 1.4m。4.1.1.3 电缆主通每隔 30m 接地一次。为避开损坏电缆，此项工作在电缆敷设前进行。4.1.2 钢制电缆竖井的安装: 4.1.2.1 由于电缆竖井内电缆较多，故电缆竖井厂家在电缆竖井制作的时候，需在电缆竖井内壁作加强件，以防电缆竖井受力变形。4.1.2.2 电缆竖井每节 1m，需设置检修维护门，800 800 及以上的竖井维护检修门的净空尺寸不小于 700 700，其他竖井检修门根据竖井尺寸确定，一般不小于 500 500，检修维护门每隔 1m 设置一个。4.1.2.3 电缆竖井内应设电缆支架，支架形式应方便电缆敷设和维护，电缆竖井内电缆支架采纳 E 型支架。4.1.2.4 现场应将多层桥架与竖井接口做成一个电缆竖井接头。4.1.2.5 电缆竖井每隔 2 米用 10 号槽钢固定。4.1.3 电缆保护管的安装4.1.3.1 电缆保护管的埋设深度一般室内不小于 500mm，室外不小于 700mm，电缆保护管穿越管沟时，请与工艺专业管道安装图配合，条件允许时保护管在沟内工艺管道和沟盖板之间穿过，否则应在此所穿的坑或沟的底部低 200mm 的标高穿...
