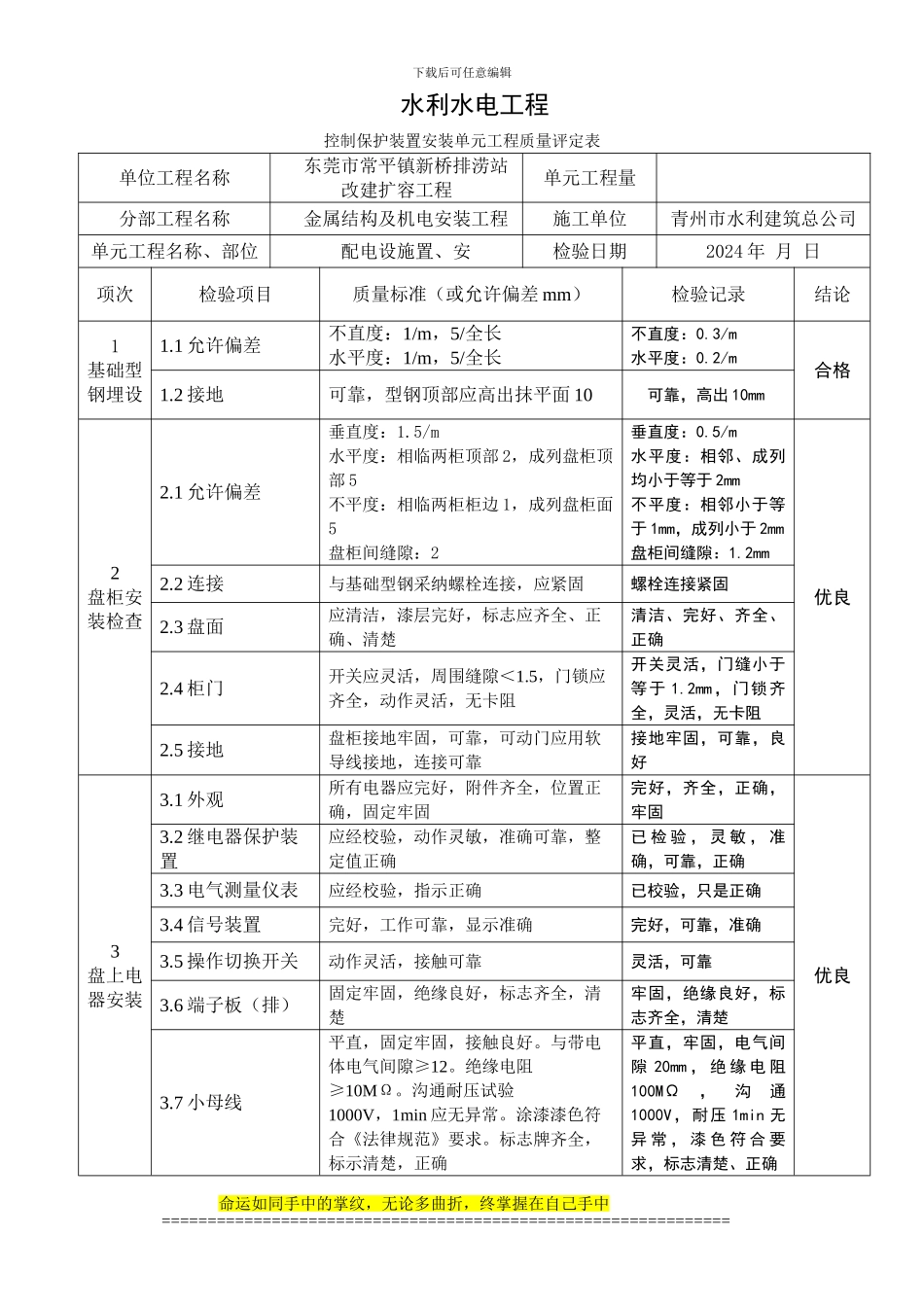

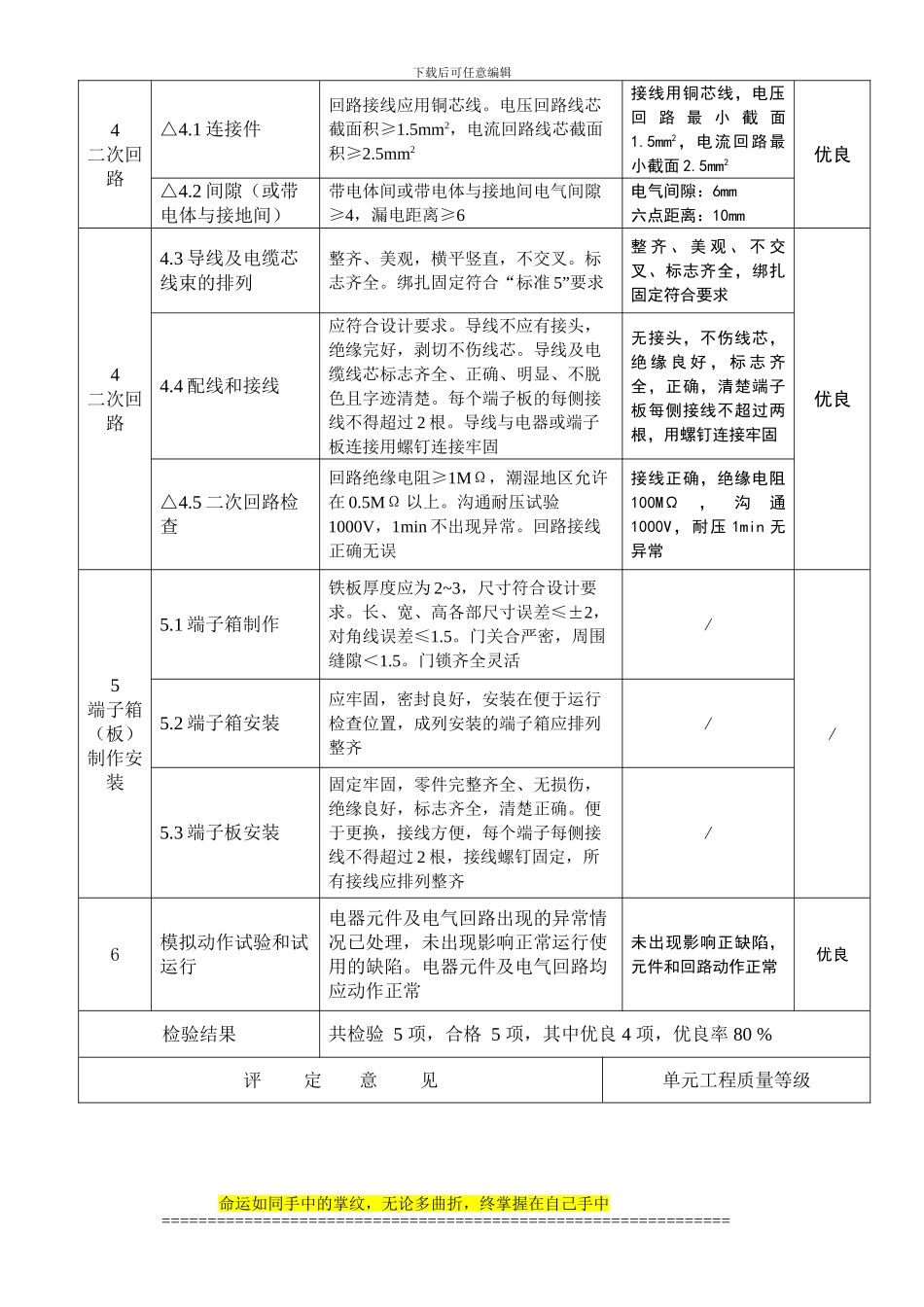

下载后可任意编辑 水利水电工程控制保护装置安装单元工程质量评定表单位工程名称 东莞市常平镇新桥排涝站改建扩容工程单元工程量分部工程名称 金属结构及机电安装工程施工单位青州市水利建筑总公司 单元工程名称、部位 配电设施置、安检验日期2024 年 月 日项次检验项目质量标准（或允许偏差 mm）检验记录结论1 基础型钢埋设1.1 允许偏差不直度：1/m，5/全长 水平度：1/m，5/全长不直度：0.3/m水平度：0.2/m合格1.2 接地可靠，型钢顶部应高出抹平面 10 可靠，高出 10mm2 盘柜安装检查2.1 允许偏差垂直度：1.5/m 水平度：相临两柜顶部 2，成列盘柜顶部 5 不平度：相临两柜柜边 1，成列盘柜面5 盘柜间缝隙：2 垂直度：0.5/m水平度：相邻、成列均小于等于 2mm不平度：相邻小于等于 1mm，成列小于 2mm盘柜间缝隙：1.2mm优良2.2 连接与基础型钢采纳螺栓连接，应紧固螺栓连接紧固2.3 盘面应清洁，漆层完好，标志应齐全、正确、清楚清洁、完好、齐全、正确2.4 柜门开关应灵活，周围缝隙＜1.5，门锁应齐全，动作灵活，无卡阻开关灵活，门缝小于等于 1.2mm，门锁齐全，灵活，无卡阻2.5 接地盘柜接地牢固，可靠，可动门应用软导线接地，连接可靠接地牢固，可靠，良好3 盘上电器安装3.1 外观所有电器应完好，附件齐全，位置正确，固定牢固完好，齐全，正确，牢固优良3.2 继电器保护装置应经校验，动作灵敏，准确可靠，整定值正确已 检 验 ， 灵 敏 ， 准确，可靠，正确3.3 电气测量仪表应经校验，指示正确已校验，只是正确3.4 信号装置完好，工作可靠，显示准确完好，可靠，准确3.5 操作切换开关动作灵活，接触可靠灵活，可靠3.6 端子板（排）固定牢固，绝缘良好，标志齐全，清楚牢固，绝缘良好，标志齐全，清楚3.7 小母线平直，固定牢固，接触良好。与带电体电气间隙≥12。绝缘电阻≥10MΩ。沟通耐压试验1000V，1min 应无异常。涂漆漆色符合《法律规范》要求。标志牌齐全，标示清楚，正确平直，牢固，电气间隙 20mm ， 绝 缘 电 阻100MΩ，沟通1000V，耐压 1min 无异 常 ， 漆 色 符 合 要求，标志清楚、正确命运如同手中的掌纹，无论多曲折，终掌握在自己手中==============================================================下载后可任意编辑4 二次回路△4.1 连接件回路接线应用铜芯线。电压回路线芯截面积≥1.5mm2，电流回路线芯截面积≥2.5mm2接线用铜芯线，电压回 路 最 小 截 ...
