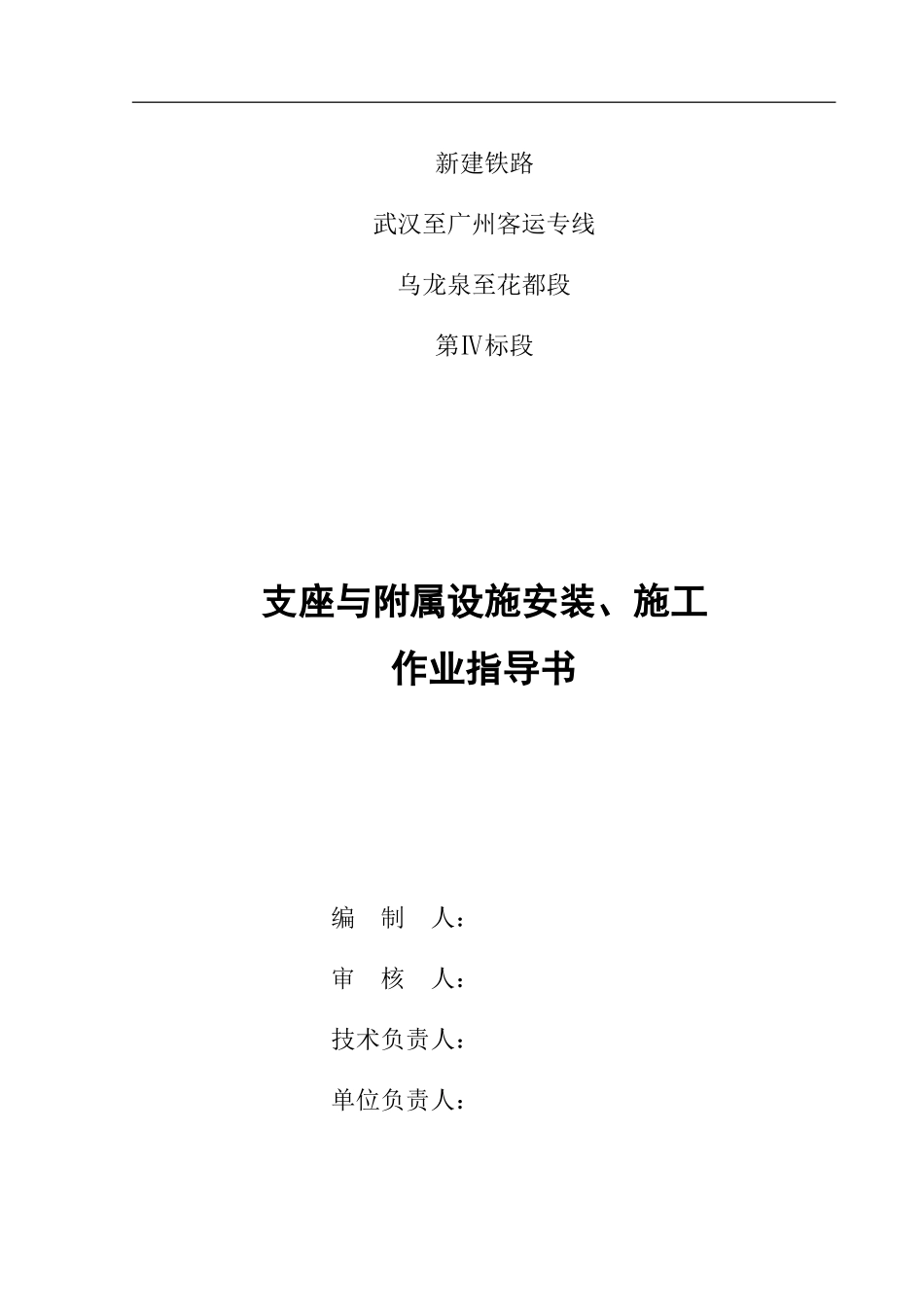

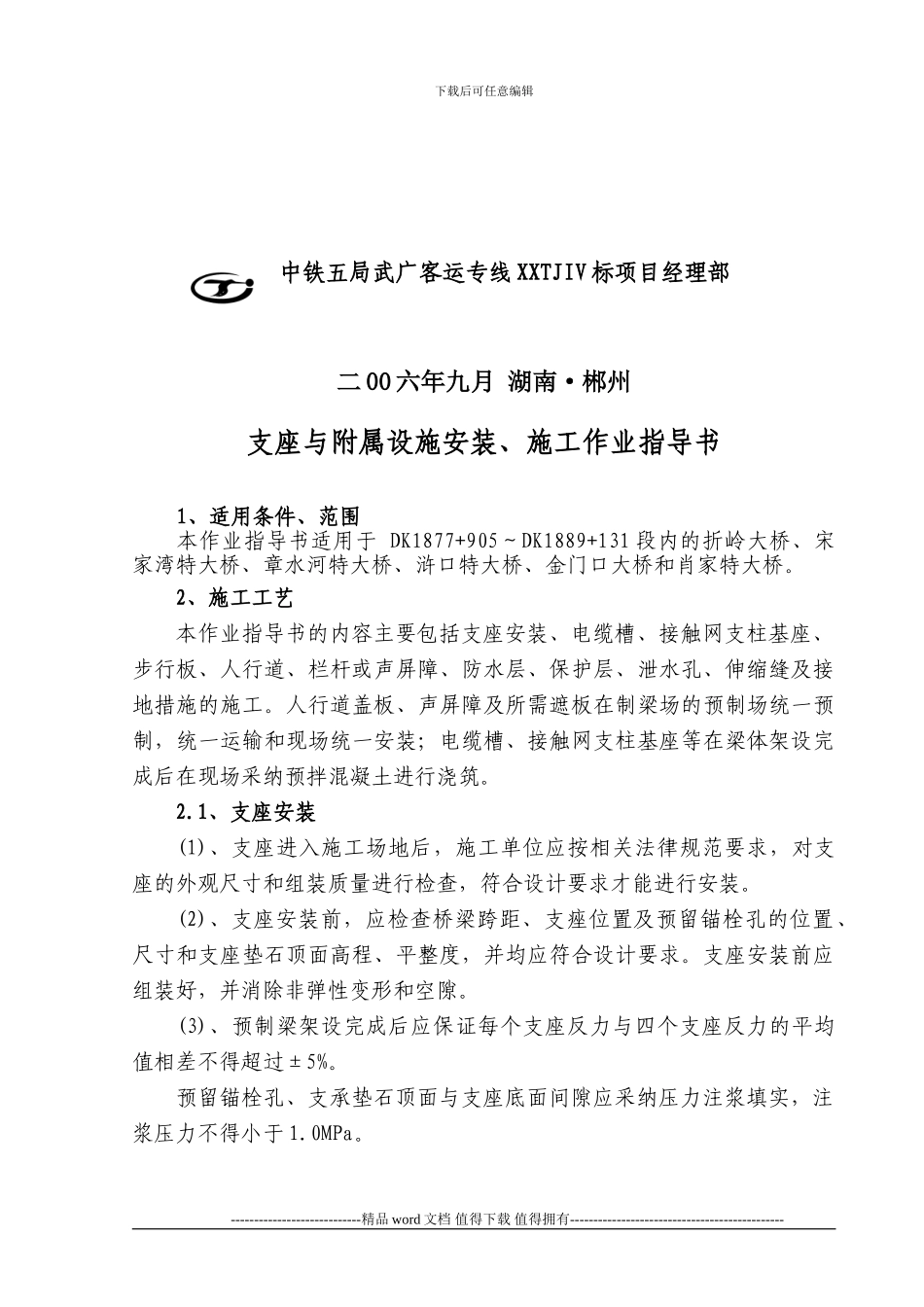

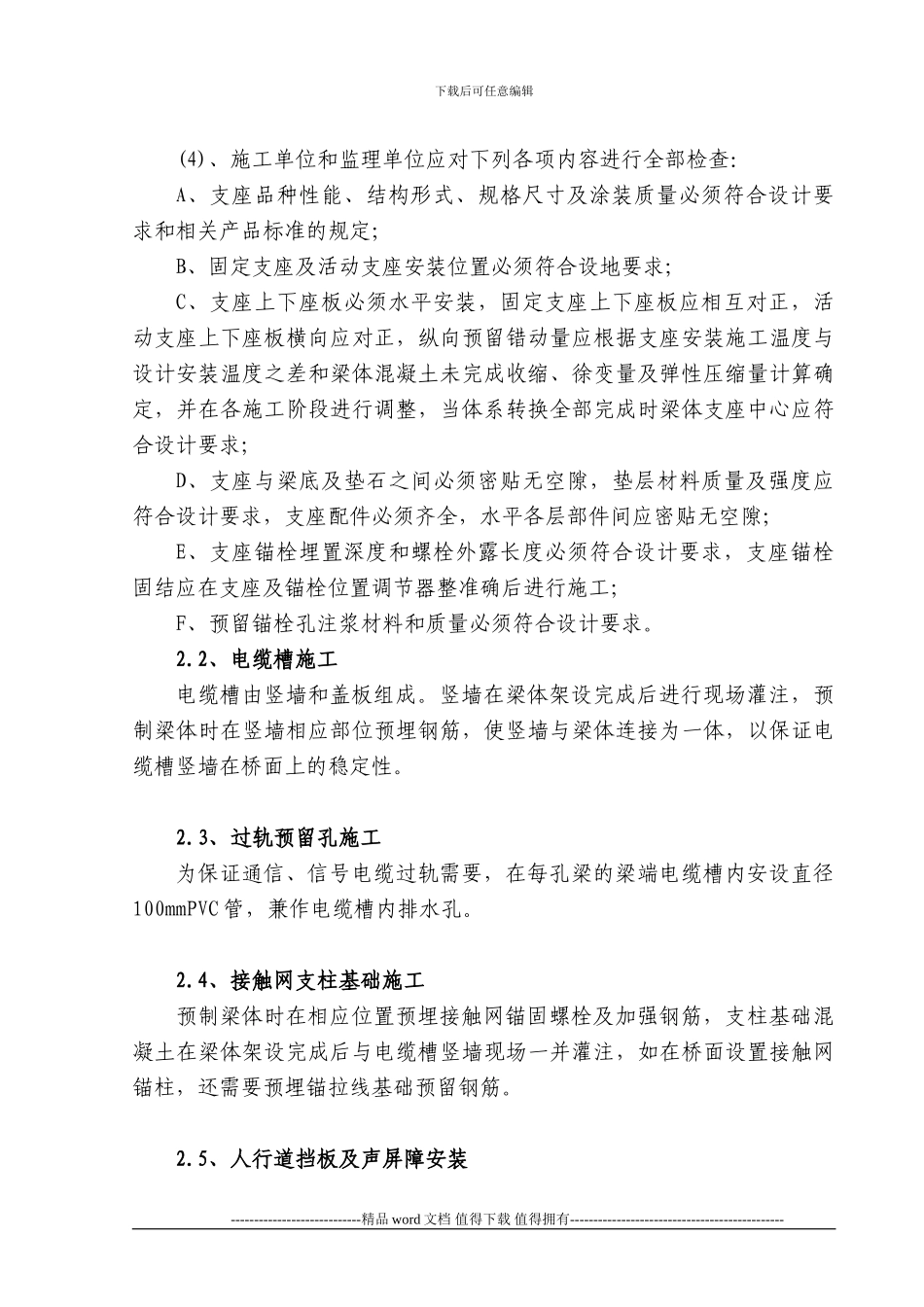

新建铁路武汉至广州客运专线乌龙泉至花都段第Ⅳ标段支座与附属设施安装、施工作业指导书编 制 人： 审 核 人：技术负责人：单位负责人：下载后可任意编辑中铁五局武广客运专线 XXTJIV 标项目经理部二 00 六年九月 湖南·郴州支座与附属设施安装、施工作业指导书1、适用条件、范围本作业指导书适用于 DK1877+905～DK1889+131 段内的折岭大桥、宋家湾特大桥、章水河特大桥、浒口特大桥、金门口大桥和肖家特大桥。2、施工工艺本作业指导书的内容主要包括支座安装、电缆槽、接触网支柱基座、步行板、人行道、栏杆或声屏障、防水层、保护层、泄水孔、伸缩缝及接地措施的施工。人行道盖板、声屏障及所需遮板在制梁场的预制场统一预制，统一运输和现场统一安装；电缆槽、接触网支柱基座等在梁体架设完成后在现场采纳预拌混凝土进行浇筑。2.1、支座安装(1)、支座进入施工场地后，施工单位应按相关法律规范要求，对支座的外观尺寸和组装质量进行检查，符合设计要求才能进行安装。(2)、支座安装前，应检查桥梁跨距、支痤位置及预留锚栓孔的位置、尺寸和支座垫石顶面高程、平整度，并均应符合设计要求。支座安装前应组装好，并消除非弹性变形和空隙。(3)、预制梁架设完成后应保证每个支座反力与四个支座反力的平均值相差不得超过±5%。预留锚栓孔、支承垫石顶面与支座底面间隙应采纳压力注浆填实，注浆压力不得小于 1.0MPa。----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑(4)、施工单位和监理单位应对下列各项内容进行全部检查：A、支座品种性能、结构形式、规格尺寸及涂装质量必须符合设计要求和相关产品标准的规定；B、固定支座及活动支座安装位置必须符合设地要求；C、支座上下座板必须水平安装，固定支座上下座板应相互对正，活动支座上下座板横向应对正，纵向预留错动量应根据支座安装施工温度与设计安装温度之差和梁体混凝土未完成收缩、徐变量及弹性压缩量计算确定，并在各施工阶段进行调整，当体系转换全部完成时梁体支座中心应符合设计要求；D、支座与梁底及垫石之间必须密贴无空隙，垫层材料质量及强度应符合设计要求，支座配件必须齐全，水平各层部件间应密贴无空隙；E、支座锚栓埋置深度和螺栓外露长度必须符合设计要求，支座锚栓固结应在支座及锚栓位置调节器整准确后进行施工；F、预留锚栓孔注浆材料和质量必须符合设计要求。 2.2、电缆槽施...
