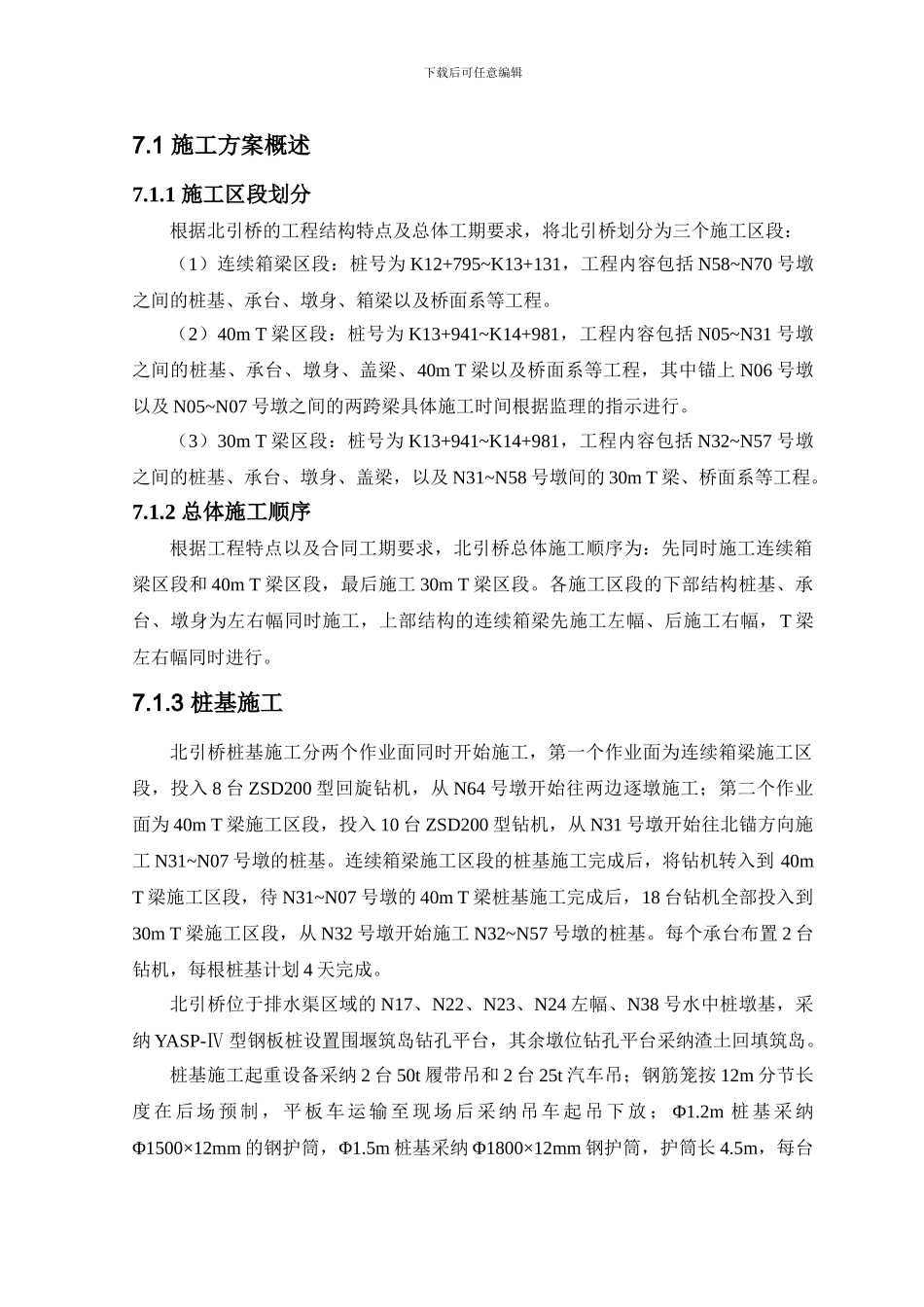

下载后可任意编辑7.1 施工方案概述7.1.1 施工区段划分根据北引桥的工程结构特点及总体工期要求，将北引桥划分为三个施工区段：（1）连续箱梁区段：桩号为 K12+795~K13+131，工程内容包括 N58~N70 号墩之间的桩基、承台、墩身、箱梁以及桥面系等工程。（2）40m T 梁区段：桩号为 K13+941~K14+981，工程内容包括 N05~N31 号墩之间的桩基、承台、墩身、盖梁、40m T 梁以及桥面系等工程，其中锚上 N06 号墩以及 N05~N07 号墩之间的两跨梁具体施工时间根据监理的指示进行。（3）30m T 梁区段：桩号为 K13+941~K14+981，工程内容包括 N32~N57 号墩之间的桩基、承台、墩身、盖梁，以及 N31~N58 号墩间的 30m T 梁、桥面系等工程。7.1.2 总体施工顺序根据工程特点以及合同工期要求，北引桥总体施工顺序为：先同时施工连续箱梁区段和 40m T 梁区段，最后施工 30m T 梁区段。各施工区段的下部结构桩基、承台、墩身为左右幅同时施工，上部结构的连续箱梁先施工左幅、后施工右幅，T 梁左右幅同时进行。7.1.3 桩基施工北引桥桩基施工分两个作业面同时开始施工，第一个作业面为连续箱梁施工区段，投入 8 台 ZSD200 型回旋钻机，从 N64 号墩开始往两边逐墩施工；第二个作业面为 40m T 梁施工区段，投入 10 台 ZSD200 型钻机，从 N31 号墩开始往北锚方向施工 N31~N07 号墩的桩基。连续箱梁施工区段的桩基施工完成后，将钻机转入到 40m T 梁施工区段，待 N31~N07 号墩的 40m T 梁桩基施工完成后，18 台钻机全部投入到30m T 梁施工区段，从 N32 号墩开始施工 N32~N57 号墩的桩基。每个承台布置 2 台钻机，每根桩基计划 4 天完成。北引桥位于排水渠区域的 N17、N22、N23、N24 左幅、N38 号水中桩墩基，采纳 YASP-Ⅳ 型钢板桩设置围堰筑岛钻孔平台，其余墩位钻孔平台采纳渣土回填筑岛。桩基施工起重设备采纳 2 台 50t 履带吊和 2 台 25t 汽车吊；钢筋笼按 12m 分节长度 在 后 场 预 制 ， 平 板 车 运 输 至 现 场 后 采 纳 吊 车 起 吊 下 放 ； Φ1.2m 桩 基 采 纳Φ1500×12mm 的钢护筒，Φ1.5m 桩基采纳 Φ1800×12mm 钢护筒，护筒长 4.5m，每台下载后可任意编辑钻机配置 3 根护筒共 54 根周转使用；桩基灌孔共配置 4 套 Φ250×10mm 导管；钻孔泥浆池、沉淀池采纳现场开挖，T 梁及 30m 跨径连续箱梁桩基钻孔的泥浆循环系统...
