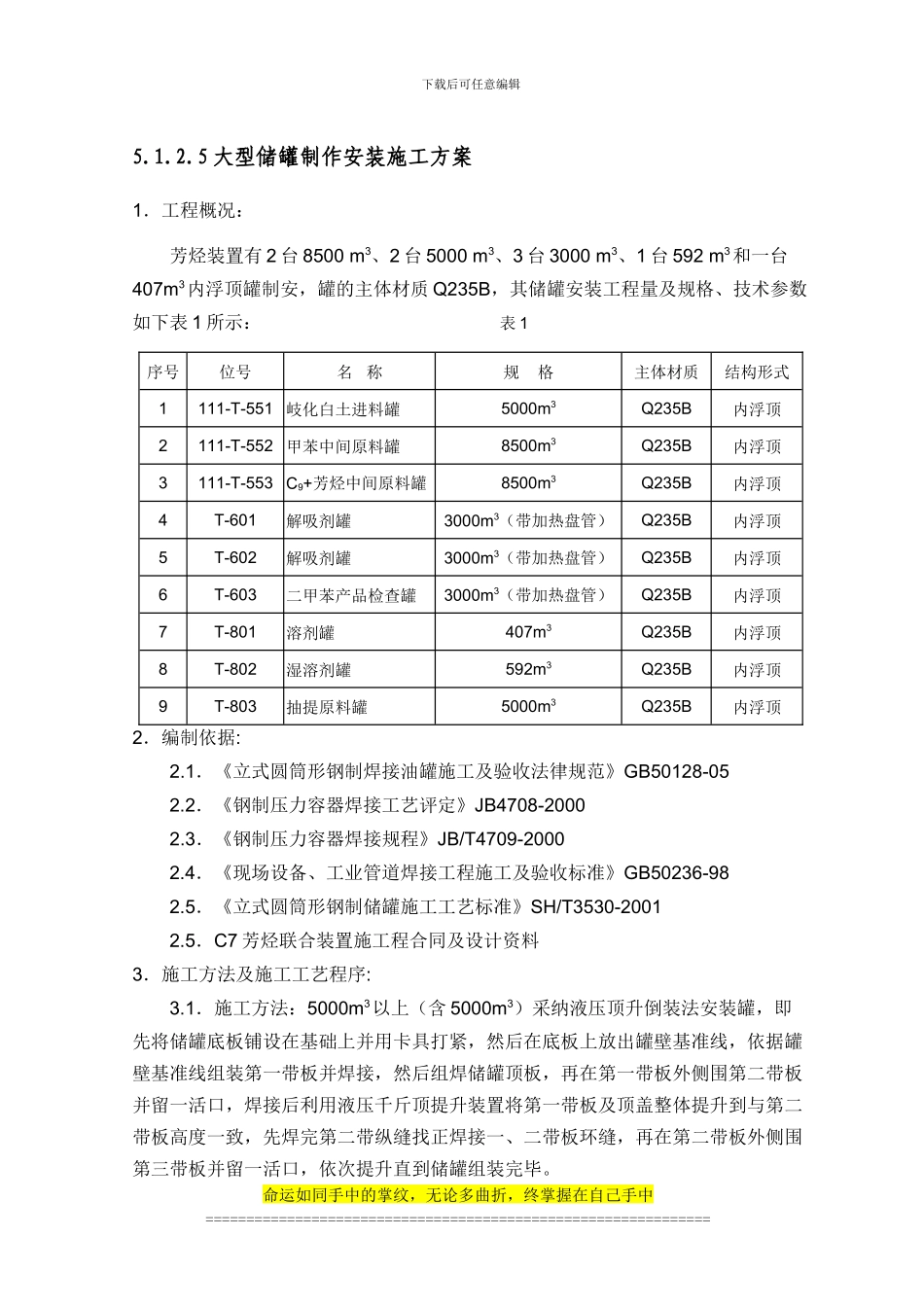

下载后可任意编辑5.1.2.5 大型储罐制作安装施工方案1．工程概况：芳烃装置有 2 台 8500 m3、2 台 5000 m3、3 台 3000 m3、1 台 592 m3和一台407m3内浮顶罐制安，罐的主体材质 Q235B，其储罐安装工程量及规格、技术参数如下表 1 所示： 表 1序号位号名 称规 格主体材质结构形式1111-T-551 岐化白土进料罐5000m3Q235B内浮顶2111-T-552 甲苯中间原料罐8500m3Q235B内浮顶3111-T-553 C9+芳烃中间原料罐8500m3Q235B内浮顶4T-601解吸剂罐3000m3（带加热盘管）Q235B内浮顶5T-602解吸剂罐3000m3（带加热盘管）Q235B内浮顶6T-603二甲苯产品检查罐3000m3（带加热盘管）Q235B内浮顶7T-801溶剂罐407m3Q235B内浮顶8T-802湿溶剂罐592m3Q235B内浮顶9T-803抽提原料罐5000m3Q235B内浮顶2．编制依据:2.1．《立式圆筒形钢制焊接油罐施工及验收法律规范》GB50128-052.2．《钢制压力容器焊接工艺评定》JB4708-20002.3．《钢制压力容器焊接规程》JB/T4709-20002.4．《现场设备、工业管道焊接工程施工及验收标准》GB50236-982.5．《立式圆筒形钢制储罐施工工艺标准》SH/T3530-20012.5．C7 芳烃联合装置施工程合同及设计资料3．施工方法及施工工艺程序:3.1．施工方法：5000m3以上（含 5000m3）采纳液压顶升倒装法安装罐，即先将储罐底板铺设在基础上并用卡具打紧，然后在底板上放出罐壁基准线，依据罐壁基准线组装第一带板并焊接，然后组焊储罐顶板，再在第一带板外侧围第二带板并留一活口，焊接后利用液压千斤顶提升装置将第一带板及顶盖整体提升到与第二带板高度一致，先焊完第二带纵缝找正焊接一、二带板环缝，再在第二带板外侧围第三带板并留一活口，依次提升直到储罐组装完毕。命运如同手中的掌纹，无论多曲折，终掌握在自己手中==============================================================下载后可任意编辑解吸剂罐（T-601、T-602）二甲苯产品检查罐（T-603）采纳电动提升倒装法，（在罐壁周边布置多个倒链，倒链由电动驱动装置提供动力），即先将储罐底板铺设在基础上并用卡具打紧，然后在底板上放出罐壁基准线，依据罐壁基准线组装第一带板并焊接，然后组焊储罐顶板，再在第一带板外侧围第二带板并留一活口，焊接后利用到链提升装置将第一带板及顶盖整体提升到与第二带板高度一致，选用参数相同的电动机加配套涡轮涡杆驱动倒链向上提升罐壁，收紧活口，先焊完第二带纵缝找正焊接一、二带板环缝，再在第二带板外侧围第三带板并留一活...
